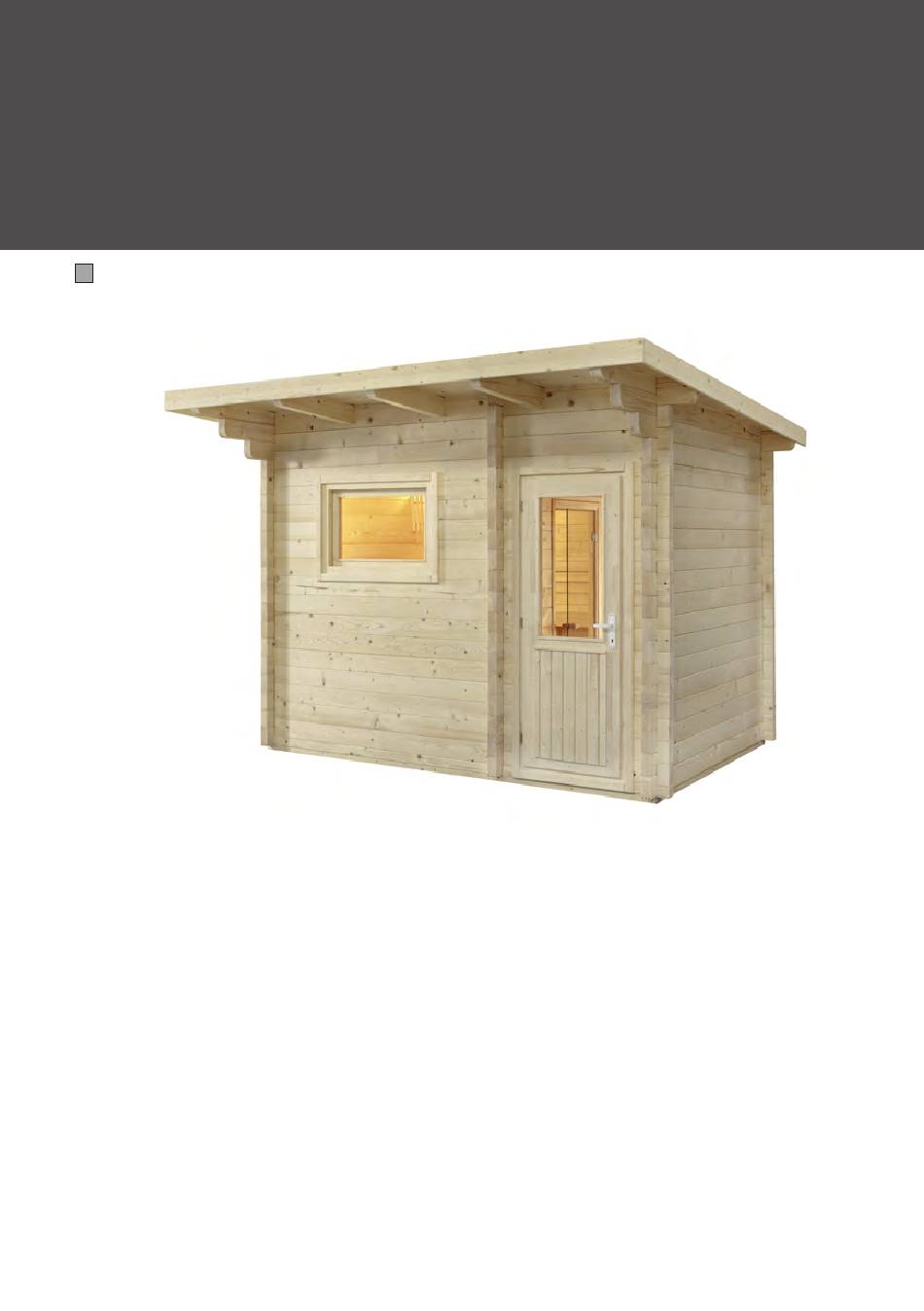

- Seite 1 Montageanleitung Assembly instructions Instructions de montage LAVA Massivsauna 375 x 319 x 270 cm Log board sauna LAVA Sauna en madriers LAVA 01domo...
- Seite 2 Montageanleitung Massivsauna LAVA Außenmaß: 375 x 319 x 270 cm Innenmaß: 200 x 200 x 210 cm 200 x 104 x ~260 cm Wandstärke: 70 mm Sehr geehrter Kunde, Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden.
- Seite 3 Stückliste Vorderseite mit Türe 2 Dachauflageleisten 200 x 4 x 4 cm 1 Blockbohle 341 x 7 x 7 cm mit Ausschnitt für 2 Dachauflageleisten 192 x 4 x 4 cm Türe 2 Dachelemente 199 x 99 x 6,5 cm 3 Blockbohlen 341 x 14,6 x 7 cm Boden 1 Blockbohle 375 x 16,5 x 7 cm...
- Seite 4 MASSIVSAUNA LAVA Hinweise für die Baugenehmigung, Fundament, Verankerung, Anlieferung und Entladung Baugenehmigung: Erkundigen Sie sich unbedingt vor der Montage des Gartenhauses bei Ihrer zuständigen Baubehörde (Gemeindeamt; Magistrat), ob eine Baugenehmigung erforderlich ist. Diese brauchen Sie möglicherweise, da ab einem bestimmten Raumvolumen eine Genehmigung erforderlich ist.
- Seite 5 Montageanleitung Die beiden folgenden haben sich in der Paxis aber am besten bewährt: •Fundamentplatte (Bodenplatte) •Streifenfundament Dabei ist bei beiden Varianten ein absolut waagrechtes und tragfähiges Fundament zu gewährleisten. Nur so kann eine einwandfreie Montage der einzelnen Funktionsmodule einer exakten Passgenauigkeit gewährleistet werden.
- Seite 6 Streifenfundament: nach statischen Erfordernissen bzw. örtlichen Gegebenheiten, können Streifenfundamente unterschiedlich ausgeführt werden. Man unterscheidet zwei Arten von Streifenfundamente: •Streifenfundament unbewehrt •Streifenfundament bewehrt Damit ein frostsicheres Streifenfundament entsteht, muss mindestens 80 cm tief gegraben werden. Auf den Fundamentstreifen liegen dann die tragenden Wände des Gartenhauses auf.
- Seite 7 Montageanleitung Hinweis: Die Fundamente müssen absolut waagrecht sein um die Tragfähigkeit des Hauses zu gewährleisten. Sollte die Fundamentplatte größer als die Grundfläche des Gartenhauses sein, kann sich Regenwasser ringsum des Gartenhauses ansammeln. Dadurch kann das Holz der Wandelemente ständig auf nassem Boden stehen. Als Folge kann es passieren, dass das Holz das Wasser aufsaugt und zu faulen beginnt.
- Seite 8 Bodenrahmen für Außensauna Schrauben 5 x 100 mm Abb 1.1 Schrauben 5 x 100 mm Abb 1.2 Abb 1.3 domo08...
- Seite 9 Montageanleitung 1 Blockbohle 230 x 14,6 x 7 cm mit Türausschnitt Abb 1.4 1 Blockbohle 341 x 7 x 7 cm mit Türausschnitt 1 Blockbohle 341 x 14,6 x 7 cm mit Abluftausschnitt Abb 1.5 09domo...
- Seite 10 Abb 1.6 Abb 1.7 domo10...
- Seite 11 Montageanleitung Abb 1.8 Abb 1.9 11domo...
- Seite 12 Gewindestangen Verschraubung oben Abb.1.10 Gewindestangen Verschraubung unten Abb 1.11 Abluftschieber 4 Stk.Schrauben 3 x 40 mm Abb 1.12 domo12...
- Seite 13 Montageanleitung Abb 1.13 Fußboden - Schrauben 3,5 x 50 mm Schrauben 5 x 100 mm Abb 1.14 Sockelleisten - Schrauben 3,2 x 40 mm 13domo...
- Seite 14 Messen Sie vom Fußboden bis Unterkante Dachauflageleiste 206 cm. Schrauben 4 x 70 mm 206 cm Abb 1.15 Dachelemente von oben mit Auflageleisten verschrauben Schrauben 5 x 80 mm Abb 1.16 Abb 1.17 domo14...
- Seite 15 Montageanleitung Abb 1.18 Abb.1.19 15domo...
- Seite 16 Abb 1.20 Abb 1.21 domo16...
- Seite 17 Montageanleitung Abb 1.22 Stellen Sie das Fensterelement von innen in die Öffnung, neh- men die obere Montageleiste (1), teilen diese links und rechts gleichmäßig auf und verschrau- ben die Leiste von außen mit dem Fenster. Als Nächstes verschrauben Sie die seitlichen Montageleisten. (2).
- Seite 18 Schrauben 5 x 70 mm 87 cm 41 cm Abb 1.25 Abb 1.26 domo18...
- Seite 19 Montageanleitung Schrauben 3,5 x 50 mm Banksichtblende - Ansicht von hinten Abb 1.27 Banksichtblende Abb 1.28 19domo...
- Seite 20 Schrauben 3,5 x 50 mm 25 cm Abb 1.29 4 Stk. Schrauben 3 x 40 mm Abb 1.30 Abb 1.31 Abb 1.32 domo20...
- Seite 21 Montageanleitung Schrauben 3 x 40 mm Abb 1.33 Abb 1.34 21domo...
- Seite 22 Legen Sie zuerst die Montageleisten der Türe und die Schrauben in die Kabine. Stellen Sie dann das Türelement in die Türöffnung, nehmen die obere Montageleiste (1), teilen diese links und rechts gleichmäßig auf und ver- schrauben die Leiste mit der Türe. Als Nächstes verschrauben Sie die seitlichen Montageleisten.
- Seite 23 Montageanleitung Schrauben 3,5 x 50 mm 2 cm Abb 1.88 Abb 1.37 Windbrett seitlich Schrauben 3,5 x 50 mm Abb.1.39 23domo...
- Seite 24 Verlegen Sie die Dachpappe überlappend und befestigen sie mit den beilie- genden Dachpappnägel. Beginnen Sie mit dem Verlegen am unteren Ende des Daches. Abb 1.40 Abb 1.41 domo24...
- Seite 25 Montageanleitung GRUNDRISS LAVA 375 x 319 x 270 cm 25domo...
-
