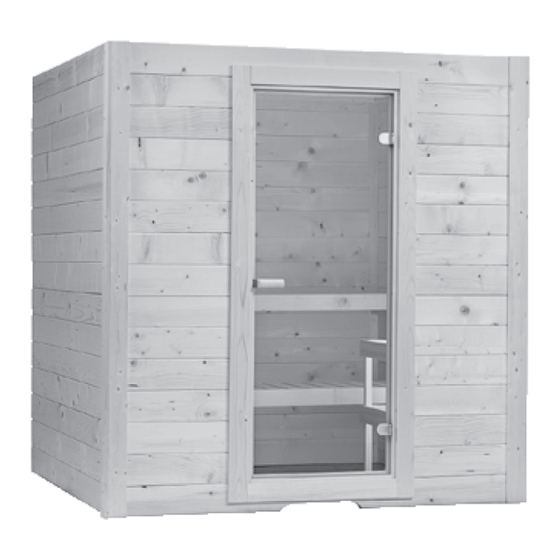

- Seite 1 Montageanleitung Assembly instructions BASIC MEDIUM Massivsauna 195 x 156 x 204 cm Log board sauna BASIC MEDIUM...
- Seite 2 Montageanleitung Massivsauna BASIC MEDIUM Grundmaß: 194,5 x 156 x 204 cm Innenmaß: 185 x 146,5 x 198 cm Wandstärke: 40 mm Sehr geehrter Kunde, Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden.
- Seite 3 Stückliste BASIC MEDIUM Vorderseite mit Glastüre 2 Bänke 184 x 50 cm 2 Bankauflageleisten 50 x 4 x 4 cm 2 Wandelemente 82,6 x 4 x 55,6 cm (Teil I - unten 2 Bankauflageleisten 100 x 4 x 4 cm gerade) 1 Kopfstütze...
- Seite 4 Montageanleitung 1. Zu Beginn stellen Sie die rechte Seite und die Rückwand (Teil I unten gerade) wie in Abb.1.1 so aneinander, dass die Schrauben außen sichtbar sind. Verschrauben Sie die Seite mit der Rückwand. (Schrauben 5x80) Verfahren Sie mit der linken Seite ebenso.
- Seite 5 4. Stellen Sie die hintere und die linke Seite (Teil II) auf die unteren Seiten und verschrauben sie diese seitlich miteinan- der. (Schrauben 5x80) Achten Sie darauf, dass innen keine Schrauben sichtbar sind. Verfahren Sie mit der rechten und den vorderen Seiten genauso.(Abb.1.7) So sollte Ihre Saunakabine jetzt aussehen.
- Seite 6 Montageanleitung 7. Sind alle vier Leisten montiert, können Sie die beiden Dachelemente auf die Leisten legen. (Abb.1.10 + Abb.1.11) Danach verschrauben Sie die Dachteile von oben. (Schrauben 5x80) Abb 1.10 Abb 1.11 8. Montieren Sie jetzt die Bankauflageleisten. Die unteren 4x4x100 cm langen Bankauflageleisten befestigen Sie 41 cm vom Boden bis Oberkante Leiste an den beiden Seiten links und rechts der Glastüre.
- Seite 7 9 Für die Kabinenbeleuchtung bohren Sie ein Loch mit ca. 10mm Durchmesser im oberen linken oder rechten Eck durch die Rückwand. Das Abdeckgitter wird nach der Lampenmontage über Eck mit vier Schrauben befestigt. (Schrauben 3x40 - Abb.1.13) Die Beleuchtung darf nur von einem konz. Elektrounternehmen angeschlossen werden.
- Seite 8 Montageanleitung 13. Nach der Montage der Türe befestigen Sie die Abdeckleisten. Beginnen Sie mit der vorderen Abdeckleiste links neben der Türe und befestigen danach die zweite Abdeckleiste über Eck. (Schrauben 3x40 - Abb.1.18) Verfahren Sie mit dem rechten Eck genauso. Auf einer Sichtseite wird, je nach Erfordernis, auch hinten eine Abdeckleiste befe- stigt.
- Seite 9 GRUNDRISS BASIC-MEDIUM 194,5 x 156 x 204 cm 1945 1930...
- Seite 10 Massivsauna BASIC MEDIUM Log board sauna BASIC MEDIUM sentiotec GmbH world of wellness Oberregauer Straße 48 4844 Regau, Austria T +43 (0) 7672/277 20-800 F +43 (0) 7672/277 20-801 E info@sentiotec.com www.sentiotec.com...
