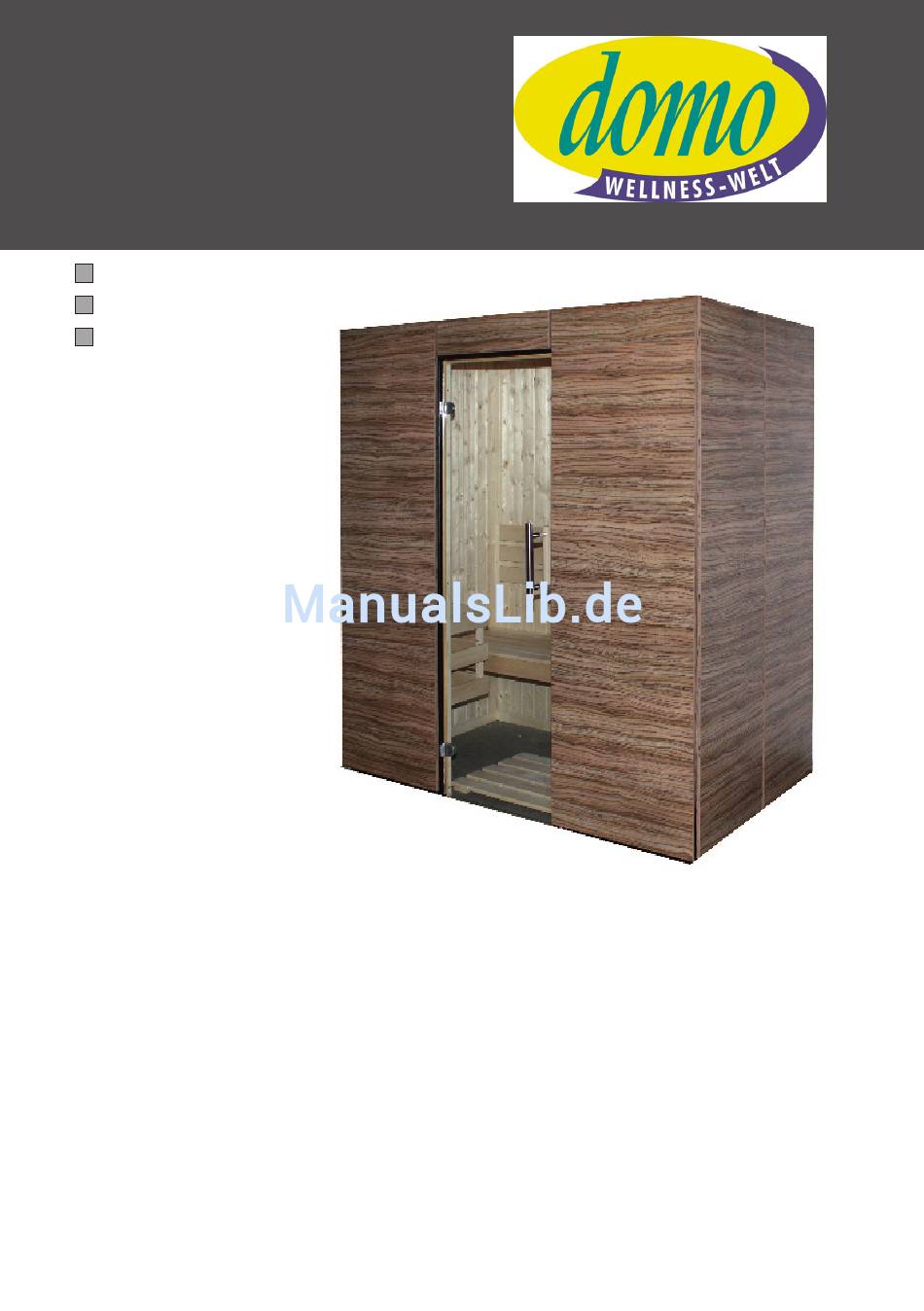

- Seite 1 Montageanleitung Assembly instructions Instructions de montage BALANCE MINI Elementsauna 187 x 111 x 201 cm Element sauna BALANCE MINI Sauna en éléments BALANCE MINI mylife...
- Seite 2 Elementsauna BALANCE MINI Kabinenmaß: 187 x 111 x 201 cm Innenmaß: 170 x 93,5 x 198cm Wandstärke: 65 mm/84 mm Sehr geehrter Kunde, Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden. Sollten Einzelteile ausnahmsweise fehlen, benachrichtigen Sie spätestens 14 Tage nach Erhalt der Kabine Ihren Händler.
- Seite 3 Montageanleitung Stückliste Aussenverkleidung 1 Nut-Feder Abdeckbretter innen links188 x 3 x 1,2 4 Seitenpaneele 53,4 x 198,4 cm 1 Nut-Feder Abdeckbretter innen rechts188 x 6 x 1 Frontpaneel links 60,7 x 198,4 cm 1,2 cm 1 Frontpaneel rechts 63,7 x 198,4 cm 6 Abdeckleisten 190 x 3,5 x 1,2 cm 1 Türstockpaneel oben 60 x 15,9 cm 2 Abdeckleisten 100 x 3,5 x 1,2 cm...
- Seite 4 Abb 1.1 mylife...
- Seite 5 Montageanleitung Schrauben: 4 x 70 mm Schrauben bitte vorbohren Abb 1.2 Schrauben: 5 x 70 mm Schrauben bitte vorbohren Abluftelement schräg gegenüber des Saunaofens montieren. (lt. Skizze für Ofen links) Abb 1.3 Abb 1.4 mylife...
- Seite 6 Abb 1.5 Abb 1.4 Schrauben: 5 x 100 mm Schrauben bitte vorbohren Abb 1.6 mylife...
- Seite 7 Montageanleitung Schrauben: 5 x 70 mm Schrauben bitte vorbohren Abb 1.7 Abb 1.8 Abb 1.9 Schrauben: 5 x 100 mm Schrauben bitte vorbohren Schrauben: 3 x 40 mm Schrauben bitte vorbohren Abb 1.10 mylife...
- Seite 8 Elektroelement wird auf Saunaofenseite montiert (links oder rechts möglich) Abb 1.11 Schrauben: 5 x 70 mm Schrauben bitte vorbohren Abb 1.12 Schrauben: 5 x 100 mm Schrauben bitte vorbohren Abb 1.13 mylife...
- Seite 9 Montageanleitung Abb 1.14 Schrauben: 5 x 100 mm Schrauben bitte vorbohren Schrauben: 5 x 70 mm Schrauben bitte vorbohren Abb 1.15 mylife...
- Seite 10 Abb 1.17 Schrauben: 5 x 80 mm Schrauben bitte vorbohren Türrahmen Abb 1.16 Transportsicherung vor Montage bitte entfernen ! Abb 1.18 mylife...
- Seite 11 Montageanleitung Schrauben: 3 x 40 mm Schrauben bitte vorbohren Dachrahmen 40 x 20 mm Abb 1.19 Abb 1.20 mylife...
- Seite 12 Schrauben: 5 x 100 mm Schrauben bitte vorbohren Abb 1.21 Schrauben: 5 x 80 mm Schrauben bitte vorbohren Abb 1.22 mylife...
- Seite 13 Montageanleitung Abb 1.23 mylife...
- Seite 14 Schrauben:3 x 40 mm Abb 1.24 Abb 1.25 Schrauben: 3 x 40 mm Abb 1.26 mylife...
- Seite 15 Montageanleitung Ofenschutzgitter kann links oder rechts montiert werden Abb 1.27 Schrauben: 3,5 x 50 mm Abb 1.28 mylife...
- Seite 16 Bitte beigepackte Spanplattenlehren bei der Montage zwischen die Auf- hängeleisten legen. 102 cm 69,7 cm 7,2 cm Abb 1.17 Abb 1.29 Schrauben: 4,5 x 40 mm Abb 1.30 mylife...
- Seite 17 Montageanleitung Abb 1.32 Abb 1.31 Abb 1.33 mylife...
- Seite 18 Abb 1.34 mylife...
- Seite 19 Montageanleitung Abb 1.35 Schrauben: 4 x 30 mm Abb 1.36 Abb 1.37 mylife...
- Seite 20 Schrauben: 3 x 40 mm Abb 1.38 Abb 1.39 mylife...
- Seite 21 Montageanleitung GRUNDRISS BALANCE MINI 187 x 111 x 201 cm mylife...
-
Seite 22: Die Domo-Gruppe
Gewerbepark West 2 A-4846 Redlham Tel. +43 (7674) 604-0 Fax 604-444 e-mail: office@domo.at S.C.FER.KO.SRL str. Stadionului nr. 4 R-535500 Gheorgheni Elementsauna BALANCE MINI Element sauna BALANCE MINI Jud. Harghita Sauna en éléments BALANCE MINI Tel. +40 (266) 364-359 Fax 364-358 email: sauna@sauna.ro...
