Domo WELLFUN MINI Montageanleitung
Massivsauna
Verwandte Anleitungen für Domo WELLFUN MINI
Inhaltszusammenfassung für Domo WELLFUN MINI

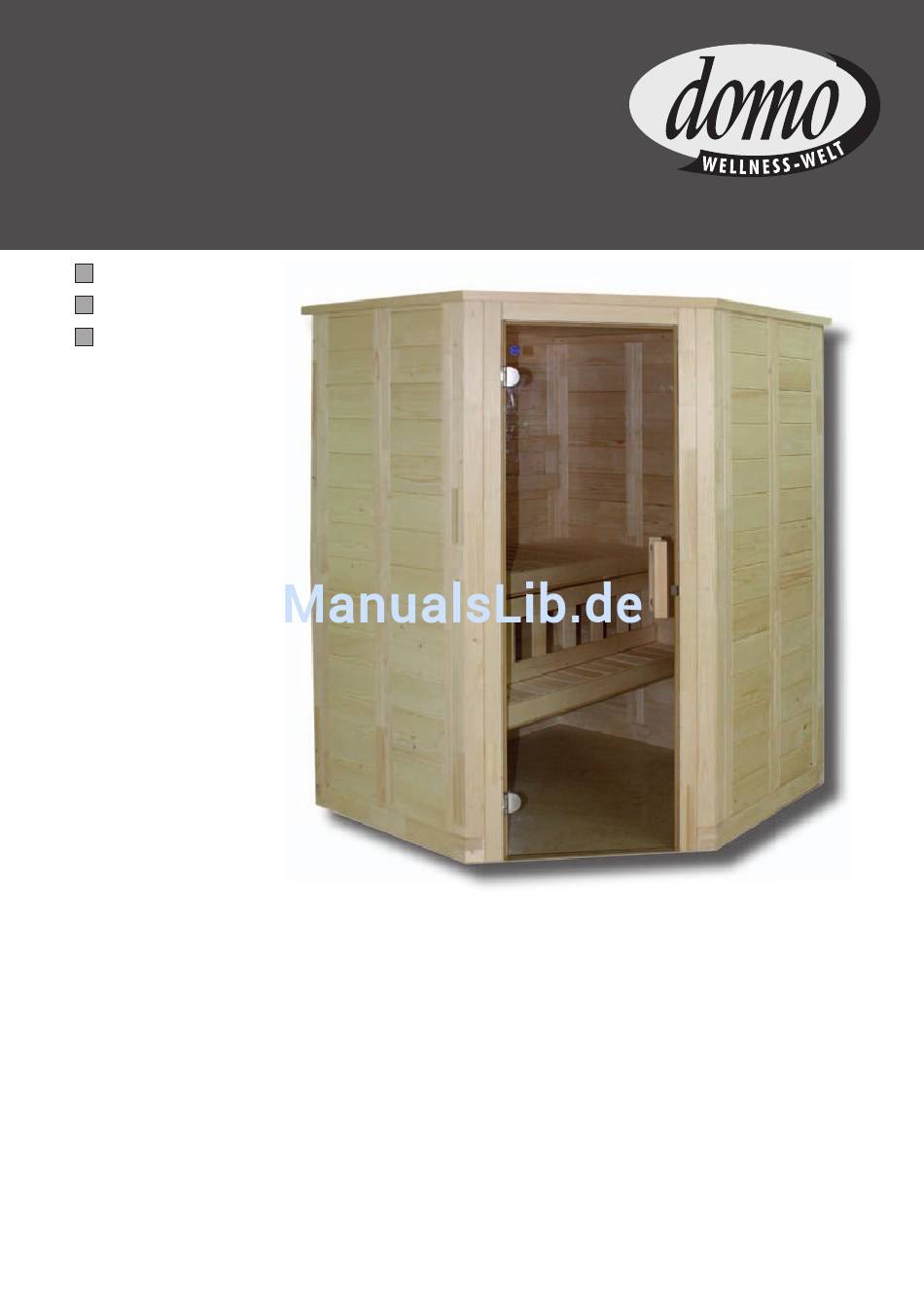

- Seite 1 Montageanleitung Assembly instructions Instructions de montage WELLFUN MINI Massivsauna 145 x 145 x 204 cm Log board sauna WELLFUN MINI Sauna en madriers WELLFUN MINI domo...
- Seite 2 1 Bohrer Ø10 mm; 1 Bohrer Ø3 mm; 1 Kreisbohrer Ø40 mm oder Stichsäge 1 Wasserwaage 1 Bleistift Für die Montage benötigen Sie einen Helfer! Weiters empfehlen wir die Löcher für die Schrauben vorzubohren. Geringfügige Maßabweichungen können möglich sein. Technische Änderungen und Druckfehler vorbehalten. domo...
- Seite 3 132 cm; 2 x 81,4 cm - je 1 x 22,5° schräg; 1 x 82,8 cm - 2 x 22,5° schräg) 1 Bodenrost 1 Kopfstütze 1 Lüftungsschieber 1 Ofenschutzgitter 38 x 24,5 x 7 cm 2 tlg.inkl. Montageleisten 1 Montagematerialset Die Stückliste dient auch als Reklamationsbogen! domo...
- Seite 4 Montageanleitung Abb 1.1 Schrauben 4 x 70 mm Abb 1.2 domo...
- Seite 5 Abb 1.3 Abb 1.4 Abb 1.5 Schrauben 6 x 120 mm domo...
- Seite 6 Montageanleitung Abb 1.6 Abb 1.7 Abb 1.8 domo...
- Seite 7 Transportleiste vom Türstock entfernen Abb 1.9 Abb 1.10 Vorbohren mit 3 mm Bohrer. 6 Stk. Schrauben 5 x 100 mm Abb 1.11 Abb 1.12 Abb 1.13 domo...
- Seite 8 Montageanleitung Dachauflageleisten - bitte oberhalb der Türe beginnen Schrauben 4 x 70 mm Abb 1.14 Abb 1.15 Abb.1.16 Abb 1.17 domo...
- Seite 9 Bankauflageleisten Schrauben 5 x 70 mm Abb.1.18 4 Stk. Schrauben 3 x 40 mm Abb 1.19 domo...
- Seite 10 - Schrauben 3,5 x 50 mm Abb.1.20 Bankzwischenblende von hinten verschrauben - Schrauben 3,5 x 50 mm. (obere Liege dazu hochge- klappt lassen) Abb.1.21 Bei Wellness - Ausstattung mit Infrarot-Wärmeplatten lesen Sie bitte auf Seite 17 weiter ! domo...
- Seite 11 Bankzwischenblende Abb.1.22 Schrauben 3 x 40 mm Schrauben 3 x 40 mm Abb 1.23 domo...
- Seite 12 Montageanleitung Silikonbeilage für Glastürbeschläge auf beiden Seiten der Glastüre. Abb 1.24 Abb 1.25 Schrauben 5 x 30 mm Abb 1.26 Abb 1.27 domo...
- Seite 13 Türmagnet von Glastüre links oder rechts montierbar.. Abb 1.28 Abb 1.29 Abb 1.30 Überschubblech auf Glastüre auf- stecken. Abb 1.31 domo...
- Seite 14 Montageanleitung Silikoneinlage für Schraubenloch in Glastüre Abb 1.32 Innenseite Abb 1.33 Glastüre links oder rechts montierbar Abb 1.34 domo...
- Seite 15 Schrauben 3 x 40 mm Abb 1.41 Abb 1.35 domo...
- Seite 16 Beginnen Sie mit dem Dachkranz oberhalb der Türe Schrauben 3 x 40 mm Abb 1.36 Abb 1.37 Schraubloch-Abdeckungen Abb 1.38 Dachabdeckleisten 4 x 1,2 cm nach der Montage der Kranzleisten oben auf die Dachelemente legen und mit den Dachelementen verschrauben - Schrauben 3,2 x 40 mm domo...
-
Seite 17: Wellness-Ausstattung
Wellness-Ausstattung Abb 1.39 Bohren oder schneiden Sie für die Wärmeplattenkabel eine Öffnung von ca. 40 mm in das hintere Eck der Kabine. (sh.Grundrissplan) Abb 1.40 domo... - Seite 18 Montageanleitung Führen Sie die Anschlusskabeln der Wärmeplatten durch die Öffnung in der Rückwand auf das Saunadach. Abb 1.41 Abb 1.42 domo...
- Seite 19 Abb 1.43 Abb 1.44 Plattenfühler Anschluss Bedienteil Bedienteil - Montage an Elektro- element aussen. Abb 1.45 domo...
- Seite 20 Montageanleitung GRUNDRISS WELLFUN MINI 145 x 145 x 204 cm Kabine links oder rechts aufbaubar ! Elektroelement immer bei Saunaofen montieren ! Elektroelement/Saunaofen Öffnung für Wärmeplattenkabel domo...
-
