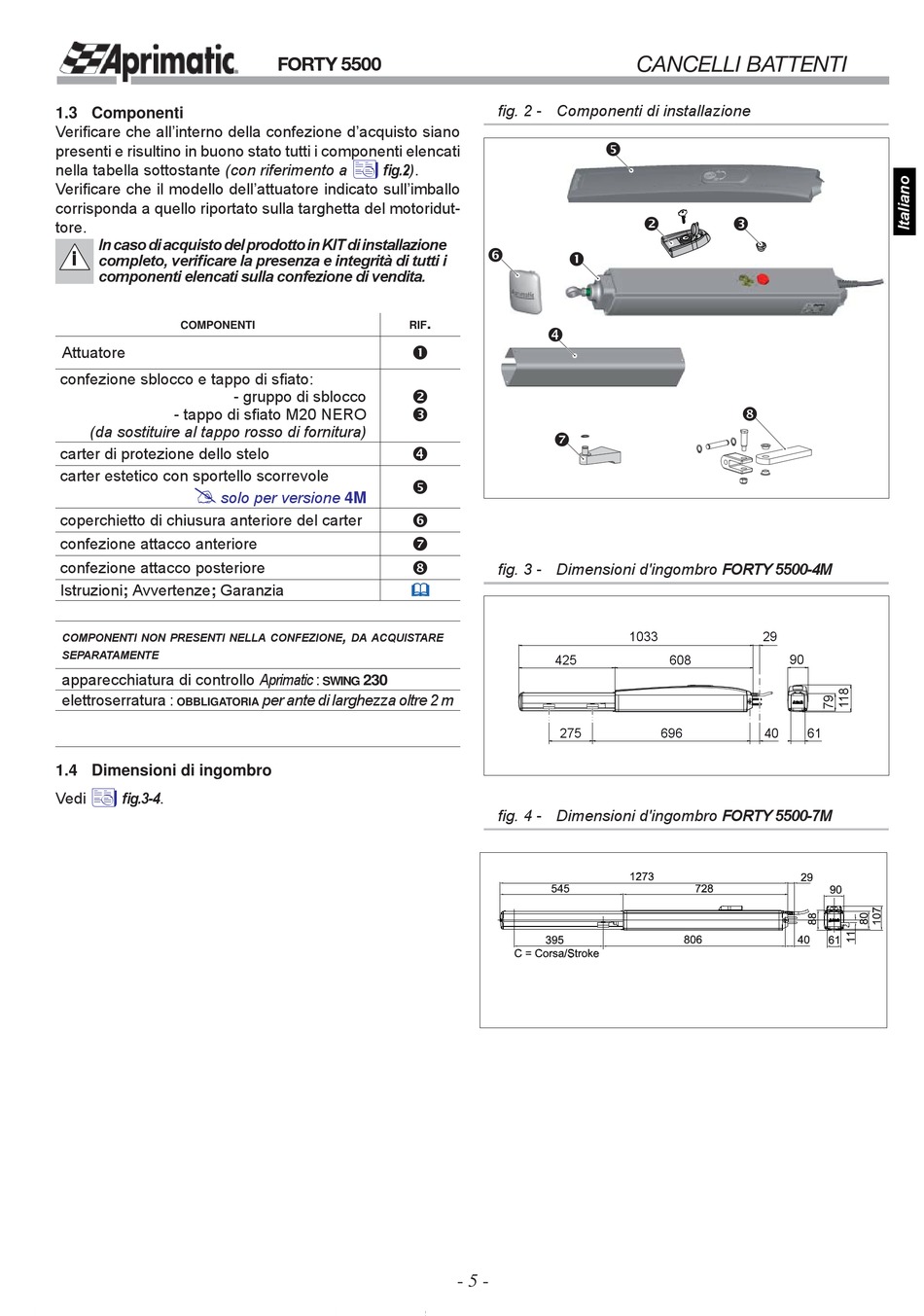

Componenti; Dimensioni Di Ingombro - Aprimatic FORTY 5500 Handbuch

1.3

Componenti

Verifi care che all'interno della confezione d'acquisto siano
presenti e risultino in buono stato tutti i componenti elencati
nella tabella sottostante (con riferimento a
Verifi care che il modello dell'attuatore indicato sull'imballo
corrisponda a quello riportato sulla targhetta del motoridut-
tore.
In caso di acquisto del prodotto in KIT di installazione
i completo, verifi care la presenza e integrità di tutti i
componenti elencati sulla confezione di vendita.
COMPONENTI
Attuatore
confezione sblocco e tappo di sfi ato:
- tappo di sfi ato M20 NERO
(da sostituire al tappo rosso di fornitura)
carter di protezione dello stelo
carter estetico con sportello scorrevole
solo per versione 4M
coperchietto di chiusura anteriore del carter
confezione attacco anteriore
confezione attacco posteriore
Istruzioni; Avvertenze; Garanzia
COMPONENTI NON PRESENTI NELLA CONFEZIONE
SEPARATAMENTE
apparecchiatura di controllo Aprimatic :
elettroserratura :
OBBLIGATORIA
1.4

Dimensioni di ingombro

Vedi fi g.3-4.
FORTY 5500
fi g.2).
- gruppo di sblocco
,
DA ACQUISTARE
230
SWING
per ante di larghezza oltre 2 m
fi g. 2 - Componenti di installazione
.
RIF
fi g. 3 - Dimensioni d'ingombro
425
275
fi g. 4 - Dimensioni d'ingombro
- 5 -
CANCELLI BATTENTI
FORTY 5500-4M
1033 29
608 90
696 40
FORTY 5500-7M
61
