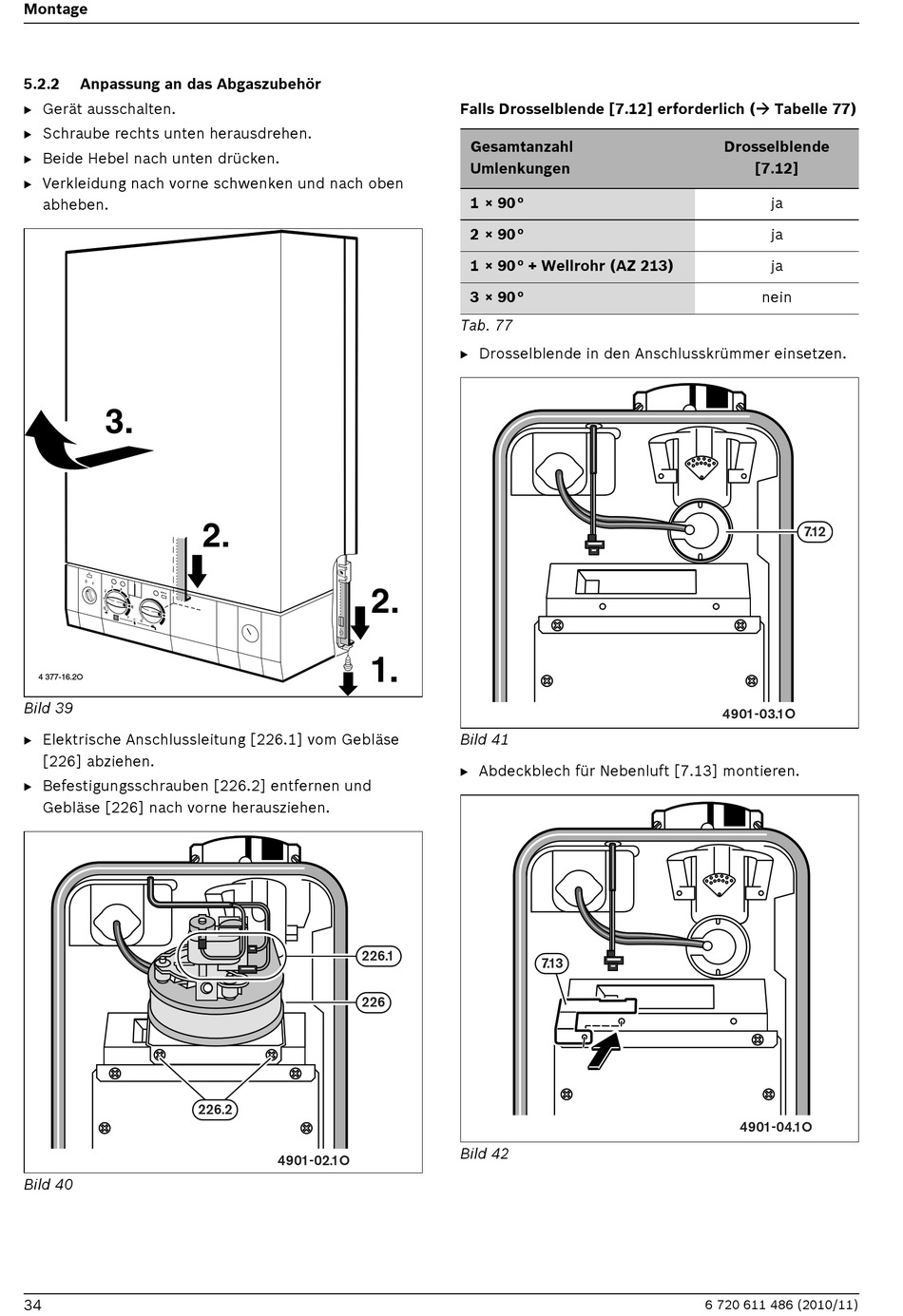

Montage
5.2.2
Anpassung an das Abgaszubehör
B Gerät ausschalten.
B Schraube rechts unten herausdrehen.
B Beide Hebel nach unten drücken.
B Verkleidung nach vorne schwenken und nach oben
abheben.
3.
4 377-16.2O
Bild 39
B Elektrische Anschlussleitung [226.1] vom Gebläse
[226] abziehen.
B Befestigungsschrauben [226.2] entfernen und
Gebläse [226] nach vorne herausziehen.
Bild 40
34
2.
226. 1
226
226.2
4901-02. 1 O
Falls Drosselblende [7.12] erforderlich (
Gesamtanzahl
Umlenkungen
1 × 90°
2 × 90°
1 × 90° + Wellrohr (AZ 213)
3 × 90°
Tab. 77
B Drosselblende in den Anschlusskrümmer einsetzen.
2.
1.
Bild 41
B Abdeckblech für Nebenluft [7.13] montieren.
Bild 42
7. 1 3
6 720 611 486 (2010/11)
Tabelle 77)
Drosselblende
[7.12]
ja
ja
ja
nein
7. 1 2
4901-03. 1 O
4901-04. 1 O
