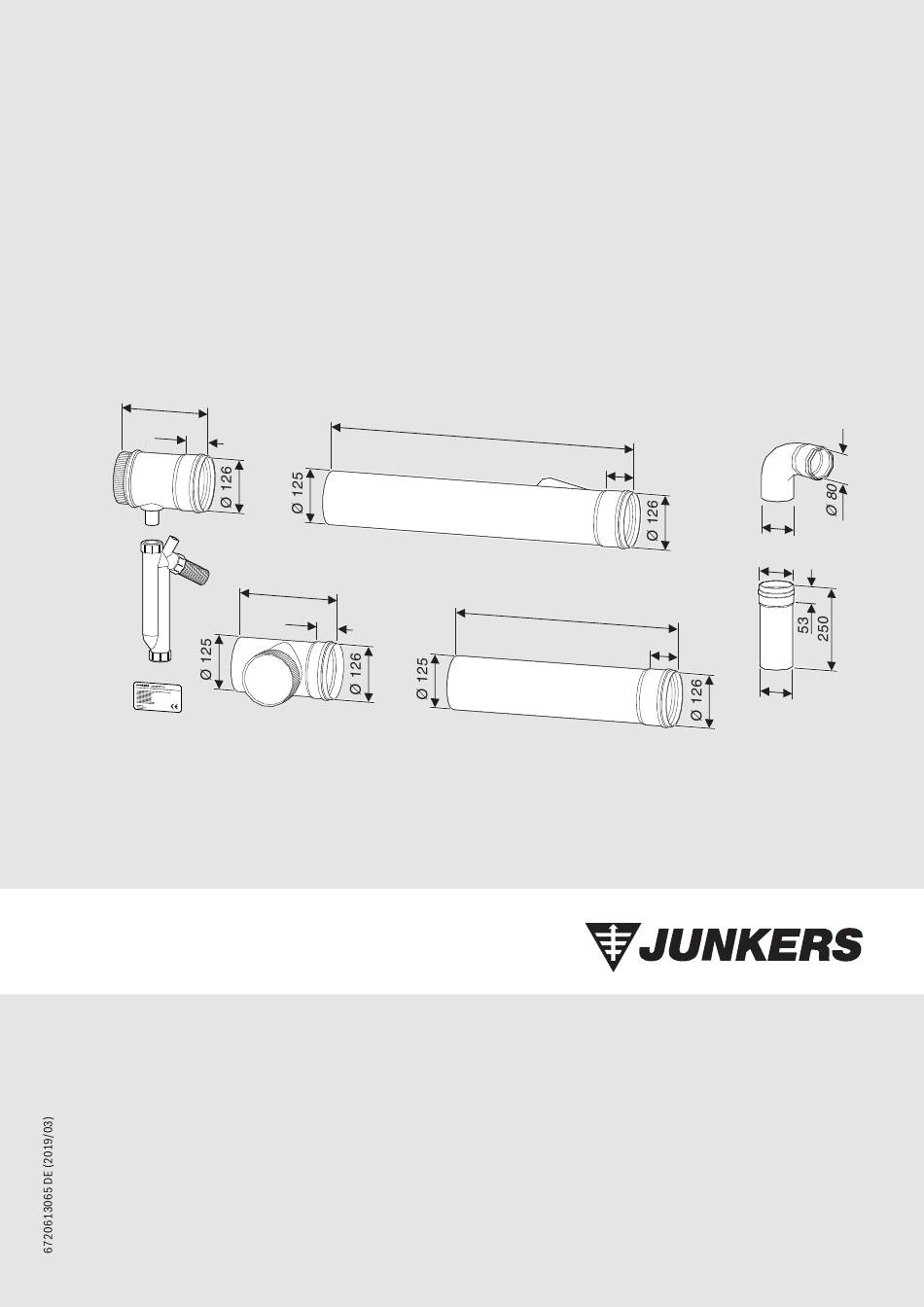

- Seite 1 Grundpaket für Abgaskaskade AZB 700/1 Best.-Nr.: 7 719 002 891 2 6 0 7 7 0 Ø 8 0 Ø 8 1 2 5 0 5 7 0 Ø 8 0 6 720 613 065-00.1O Installationsanleitung für den Fachmann...
-
Seite 2: Inhaltsverzeichnis
Wartungshinweis ........14 gendichter Fenster Verbrennungsluftversorgung sicherstellen. AZB 700/1 - 6720613065 (2019/03) -
Seite 3: Verwendung
Verwendung Gas-Brennwertgerät Verwendung Das Abgaszubehör AZB 700/1 kann für den Parallelbetrieb von gleichen Heizkesseln folgender Typen eingesetzt werden: Allgemeines Wandhängende Gas-Brennwert- Bodenstehende Gas-Brennwert- AZB 700/1 Das Abgaszubehör ist ein Grundpaket bestehend aus ei- kessel kessel nem Abgassammler für 2 Junkers/Bosch Brennwertgeräte nach... -
Seite 4: Lieferumfang

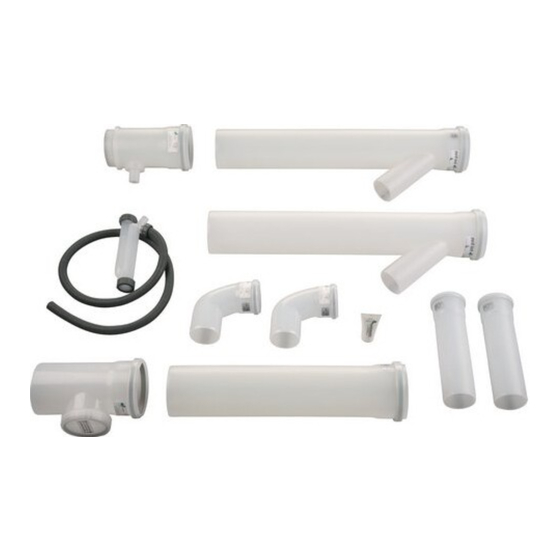

Anschlussbogen 90 ° Verlängerungsrohr Ø 80, 305 mm lang Sammelrohr Ø 125/80/125, 770 mm lang Sammelrohr-Verlängerung Ø 125, 560 mm lang Revisions-T-Stück Ø 125 mit Deckel, 255 mm lang Kondensatablauf Ø 125/32 mm Siphon Systemtypschild AZB 700/1 - 6720613065 (2019/03) -
Seite 5: Hinweise Zur Kondensatabführung
Es ist die raumluftabhängige Betriebsweise nach B möglich. Die Gerä- te sind mit den Abgaszubehören zertifiziert. Aus diesem Grund dürfen nur Junkers/Bosch Original Abgaszubehöre verwendet werden. Ein Installationshinweise rechnerischer Nachweis nach DIN 4705 ist nicht notwendig, da die in den Junkers/Bosch Installationsanleitungen angegebenen maximalen Allgemein Abgas- und Verbrennungsluftrohrlängen durch die Systemzertifizierung... -
Seite 6: Maximale Rohrlängen
Tab. 5 – je zwei 15 °-Bögen: 0,5 m – je zwei 30 °-Bögen: 0,5 m 1) ohne zusätzliche Verlängerungen Werden Umlenkungen im Abgasrohr notwendig, so ist nach jedem Bo- gen eine weitere Prüföffnung vorzusehen. AZB 700/1 - 6720613065 (2019/03) -
Seite 7: Vorbereitung Zur Montage
B = (A × 0,0524) + 120 mm. Für das Mindestabstandsmaß A = 540 mm und das emp- fohlene Abstandsmaß A = 700 mm können die Längen B für das senkrechte Verlängerungsrohr Tabelle 6 entnom- men werden. AZB 700/1 - 6720613065 (2019/03) - Seite 8 ▶ Abgasrohr auf das Maß B rechtwinklig kürzen. ▶ Schnittkanten anfasen, entgraten und reinigen. = 1400 mm = ca. 193 mm = 2100 mm = ca. 230 mm = 2800 mm = ca. 267 mm Tab. 6 AZB 700/1 - 6720613065 (2019/03)
-
Seite 9: Montage
Abgasleitung vom Schacht Ø 125 mm VORSICHT: Austritt von Kondensat. ▶ Die Revisionsöffnung mindestens 15 ° nach oben montieren, damit sich im Deckel kein Abgaskonden- sat ansammeln kann. ≥ 15° 6 720 613 065-35.1O Bild 10 Revisions-T-Stück AZB 700/1 - 6720613065 (2019/03) -
Seite 10: Kaskade Mit Bodenstehenden Kompaktheizzentralen
▶ Wenn eine Neutralisationsanlage erforderlich ist, die Abwasserlei- Wanddurchbruch für Variante 1 (Abgassammelrohführung hinter tungen des Heizgeräts mit der Abwasserleitung des Abgassammlers dem Gerät) zusammenführen (nur eine Neutralisationsanlage erforderlich). Wanddurchbruch für Variante 2 (Abgassammelrohführung vor ▶ Mantelschale montieren. dem Gerät) AZB 700/1 - 6720613065 (2019/03) -
Seite 11: Position Der Kompaktheizzentrale Brennwert
Für das Mindestabstandsmaß A = 800 mm können die 1) mit einer zusätzlichen Verlängerung Längen B für das senkrechte Verlängerungsrohr Tabelle 8 entnommen werden. Der Deckenabstand des Wanddurchbruchs muss min- destens 215 mm betragen ( Bild 17). AZB 700/1 - 6720613065 (2019/03) - Seite 12 ] Länge der Abgassammelleitung von Gerät I bis Gerät III ] Länge der Abgassammelleitung von Gerät I bis Gerät IV ] Länge der Abgassammelleitung von Gerät I bis Gerät V ▶ Abgasrohr auf das Maß B rechtwinklig kürzen. ▶ Schnittkanten anfasen, entgraten und reinigen. AZB 700/1 - 6720613065 (2019/03)
-
Seite 13: Montage
Abgasleitung vom Schacht Ø 125 mm VORSICHT: Austritt von Kondensat. ▶ Die Revisionsöffnung mindestens 15 ° nach oben montieren, damit sich im Deckel kein Abgaskonden- sat ansammeln kann. ≥ 15° 6 720 613 065-35.1O Bild 23 Revisions-T-Stück AZB 700/1 - 6720613065 (2019/03) -
Seite 14: Inbetriebnahme
▶ Verbindungsleitung zwischen Siphon und Abwasserleitung bauseits herstellen. ▶ Wenn eine Neutralisationsanlage erforderlich ist, die Abwasserlei- 6 720 613 065-23.1O tungen des Heizgeräts mit der Abwasserleitung des Abgassammlers Bild 29 zusammenführen (nur eine Neutralisationsanlage erforderlich). Revisions-T-Stück AZB 700/1 - 6720613065 (2019/03) - Seite 15 Notizen AZB 700/1 - 6720613065 (2019/03)
