ESYLUX HAST 1000 Bedienungsanleitung

D
HALOGENSTRAHLER
D HALOGENSTRAHLER
Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX Produktes.
Um ein einwandfreies Funktionieren zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung
sorgfältig durch und bewahren Sie sie auf, um gegebenenfalls zukünftig nachlesen zu können.
1 • SICHERHEITSHINWEISE
ACHTUNG: Arbeiten am 230 V Netz dürfen nur von autorisiertem Fachpersonal unter
Berücksichtigung der landesüblichen Installationsvorschriften/-normen ausgeführt
werden. Vor der Montage des Produktes ist die Netzspannung freizuschalten.
Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungs-
anleitung beschrieben) bestimmt. Änderungen, Modifikationen oder Lackierungen
dürfen nicht vorgenommen werden, da ansonsten jeglicher Gewährleistungs-
anspruch entfällt. Sofort nach dem Auspacken ist das Gerät auf Beschädigungen
zu prüfen. Im Falle einer Beschädigung darf das Gerät keinesfalls in Betrieb
genommen werden. Wenn anzunehmen ist, dass ein gefahrloser Betrieb des
Gerätes nicht gewährleistet werden kann, so ist dieses unverzüglich außer Betrieb
zu nehmen und gegen unbeabsichtigten Betrieb zu sichern.
Bitte achten Sie bei Arbeiten am Halogenstrahler darauf,
dass der Strahler eine sehr hohe Oberflächentemperatur aufweisen kann.
Defekte Schutzgläser müssen sofort ausgetauscht werden.
2 • BESCHREIBUNG
ESYLUX HAST 1000 und HAST 1500 sind Halogenstrahler mit unterschiedlichen
Wattagen von 750 - 1500 Watt. Alle Strahler besitzen einen Wandbügel, für eine
schnelle und einfache Wandmontage.
Leuchtmittel sind nicht im Lieferumfang enthalten.

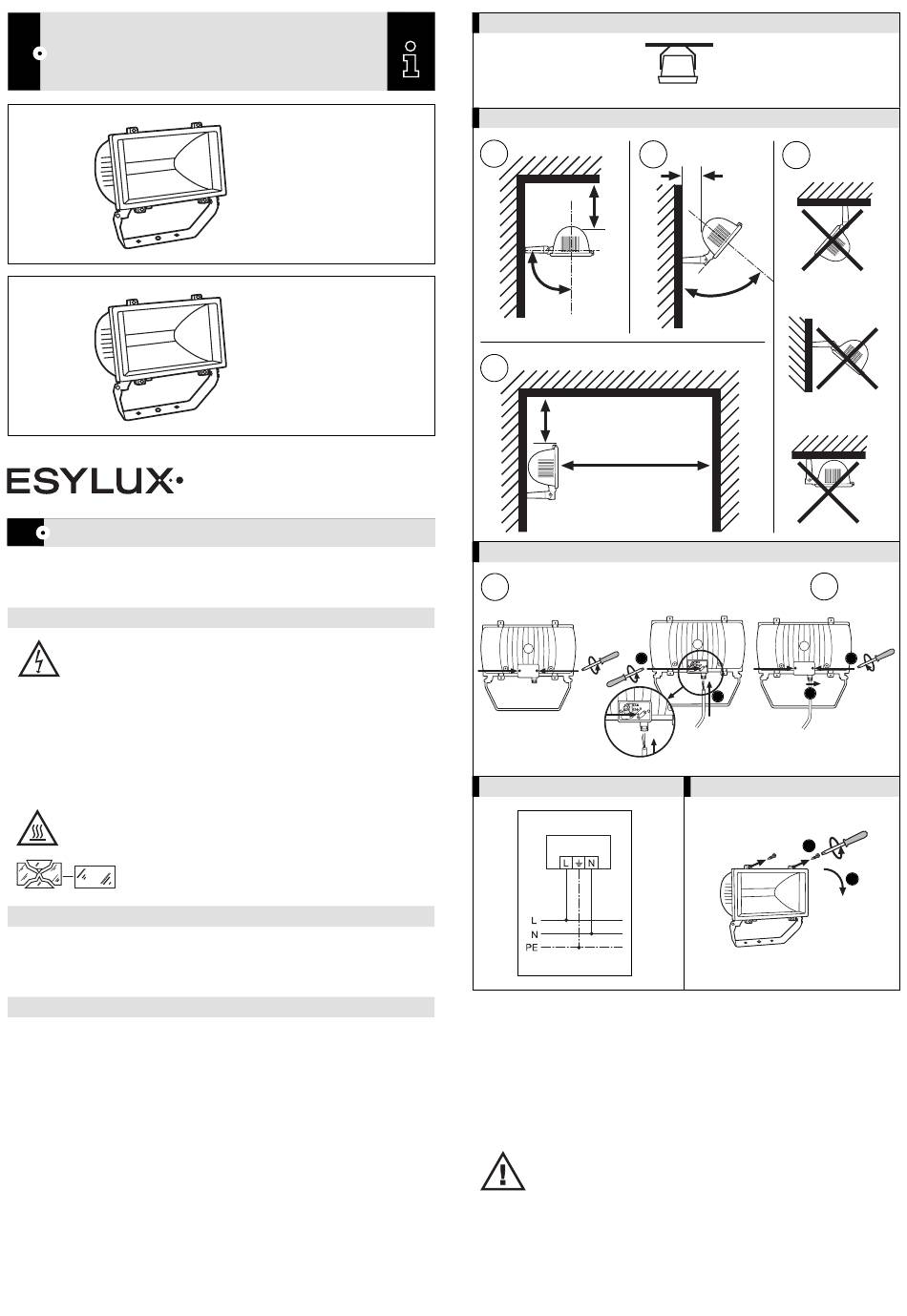

3 • INSTALLATION / MONTAGE / ANSCHLUSS
Bitte beachten Sie vor der Montage folgende Punkte:
• Vor der Montage des Produktes ist die Netzspannung freizuschalten.
• Halten Sie unbedingt die vorgeschriebenen Mindestabstände
(Abb. 2.1, 2.2 und 2.3) sowie Montageeinschränkungen (Abb. 2.4) ein.
• Die Montage des Halogenstrahlers sollte nur auf festem ebenen Untergrund
erfolgen.
Verwenden Sie den Wandbügel als Schablone für den Befestigungsabstand.
Montieren Sie den Halogenstrahler am gewünschten Montageort (Abb. 1).
Nach dem Öffnen des Anschlusskastens führen Sie die Leitung durch die
Kabelverschraubung und Zugentlastung wie in Abb. 3.1 und 3.2 gezeigt ein.
Schließen Sie den Halogenstrahler laut Schaltbild an (Abb. 4).
Verschließen Sie den Anschlusskasten mit dem Schraubdeckel und drehen
Sie die Überwurfmutter der Kabelverschraubung fest (Abb. 3.3).
Setzen Sie nun ein entsprechendes Leuchtmittel ein (Abb. 5) und verschließen
Sie den Halogenstrahler ordnungsgemäß.
• HAST 1000
•
• HAST 1500
•
www.esylux.com
Für das Einsetzen des Leuchtmittels beachten Sie bitte die Hinweise des jeweiligen
Herstellers.
Die Schutzhülle des Leuchtmittels darf erst nach dem Einsetzen entfernt werden.
Berühren Sie das Leuchtmittel nicht mit den bloßen Fingern.
Beim Wechsel des Leuchtmittels muss der Halogenstrahler auf Umgebungstemperatur
abgekühlt sein.
ABB. 1
ABB. 2
2.1
2.2
min. 1 m
min. 90°
2.3
min. 1 m
min. 1 m
ABB. 3
3.1
1
ABB. 4
HINWEIS: Das Schutzglas ist ein temperaturbeständiges Sicherheitsglas mit einer Dicke
von 5 mm, jedoch sollte der Strahler so montiert werden, dass Wasser (z. B. Regen)
nicht direkt auf das Schutzglas auftrifft (hohe Oberflächentemperatur des Schutzglases).
2.4
min. 0,05 m
min. 50°
3.3
2
2
ABB. 5
1
1
2
