ESYLUX AF 150/200 Bedienungsanleitung

D
AUTOMATIC-STRAHLER
Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX Produktes.
Um ein einwandfreies Funktionieren zu gewährleisten lesen Sie bitte diese Bedienungsanleitung
sorgfältig durch und bewahren Sie sie auf, um gegebenenfalls zukünftig nachlesen zu können.
1 • SICHERHEITSHINWEISE
ACHTUNG: Arbeiten am 230 V Netz dürfen nur von autorisiertem Fachpersonal unter
Berücksichtigung der landesüblichen Installationsvorschriften/- normen ausgeführt
werden. Vor der Montage des Produktes ist die Netzspannung freizuschalten.
Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungsanleitung
beschrieben) bestimmt. Änderungen, Modifikationen oder Lackierungen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.
Sofort nach dem Auspacken ist das Gerät auf Beschädigungen zu prüfen. Im Falle
einer Beschädigung darf das Gerät keinesfalls in Betrieb genommen werden.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb des Gerätes nicht gewährleistet
werden kann, so ist diese unverzüglich außer Betrieb zu nehmen und gegen
unbeabsichtigten Betrieb zu sichern.
2 • BESCHREIBUNG

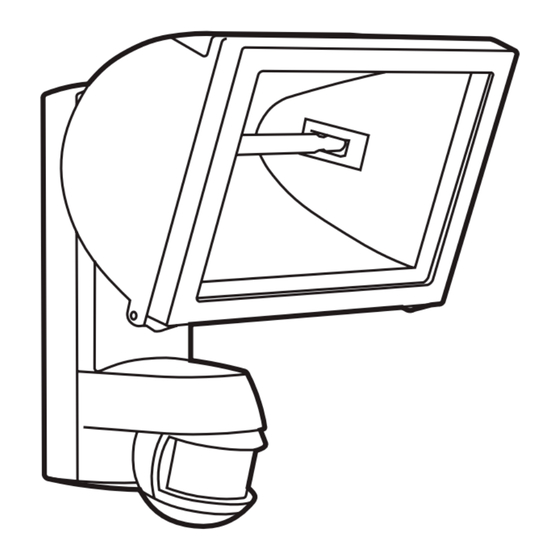

ESYLUX Halogenstrahler inkl. adaptierbarem ESYLUX Bewegungsmelder MD 200.
ESYLUX Bewegungsmelder sind Passiv-Infrarot-Melder, die auf sich bewegende
Wärmequellen (Personen, Fahrzeuge) reagieren. Erkennt der Melder in seinem
Erfassungsbereich Veränderungen der Wärmestrahlung, schaltet er in Abhängigkeit
des eingestellten Lichtwertes den Automatic-Strahler für eine einstellbare Dauer ein.
3 • INSTALLATION / MONTAGE / ANSCHLUSS
Bitte beachten Sie vor der Montage folgende Punkte:
• Vor der Montage des Produktes ist die Netzspannung freizuschalten.
• Halten Sie unbedingt die vorgeschriebenen Mindestabstände ein (Abb. 1).
• Alle Reichweitenangaben des Bewegungsmelders beziehen sich auf eine Montage-
höhe von 2,50 m. (Abweichungen führen zur Veränderung des Erfassungsbereiches)
• Eine optimale Funktion (max. Reichweite) wird erreicht, wenn die Montage seitlich
zur Gehrichtung erfolgt (Abb. 2).
• Es ist auf freie Sicht zum Melder zu achten, da Infrarotstrahlen keine festen
Gegenstände durchdringen können.
• Berücksichtigen Sie die örtlichen Gegebenheiten, wie z. B. Nachbargrundstücke
oder die Entfernung zur Straße.
• Die Montage des Halogenstrahlers sollte nur auf festem, ebenem Untergrund
(Wand) erfolgen.
Wandsockel und Sensor sind steckbar miteinander verbunden. Zur Montage
beide Teile voneinander trennen. Schraubendreher in seitliche Öffnung einsetzen,
in Richtung Sensor hebeln und vom Wandsockel abziehen (Abb. 3).

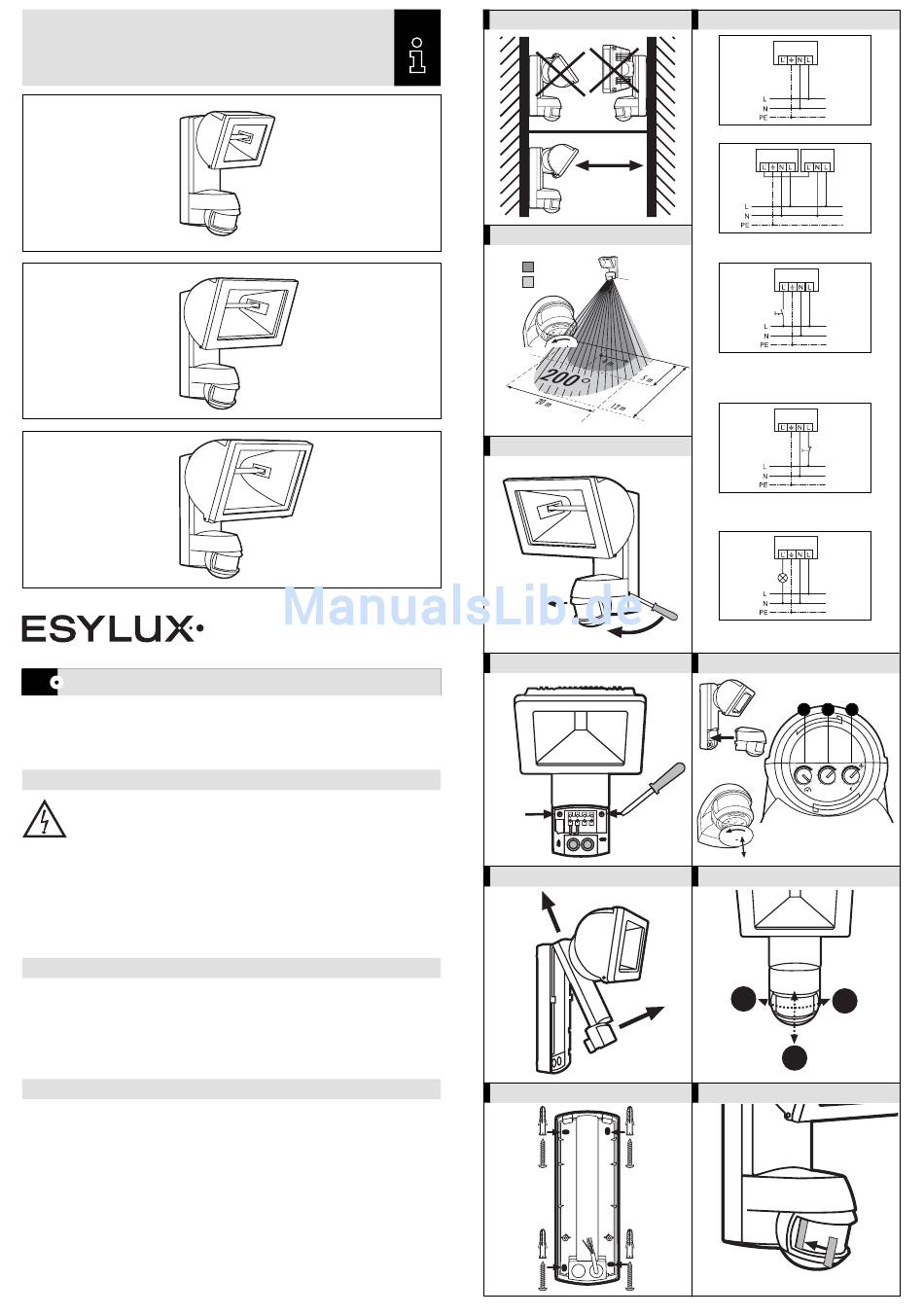

AUTOMATIC-STRAHLER
• AF 150/200
•
• AF 300/200
•
• AF 500/200
•
www.esylux.com
ABB. 1
min. 1m
ABB. 2
Frontal zum Melder
2 ,5 0 m
Quer zum Melder
ABB. 3
ABB. 4
ABB. 5
ABB. 6
ABB. 7
7.1
Ständige Schaltbereitschaft
7.2
Parallelschaltung von Automatic-Strahlern
7.3
Standardbetrieb mit zusätzlicher
Dauerlichtfunktion durch externen
Schalter
7.4
Standardbetrieb mit zusätzlicher
Möglichkeit des Einschaltens von Hand
7.5
Zusätzliche Anschlussmögllichkeit von
weiteren Leuchten
ABB. 8
2 3
1
Auto
10 min.
LUX
4 sec. Test
10 min. Auto
4 sec. Test
ABB. 9
+90°
-90°
80°
ABB. 10
