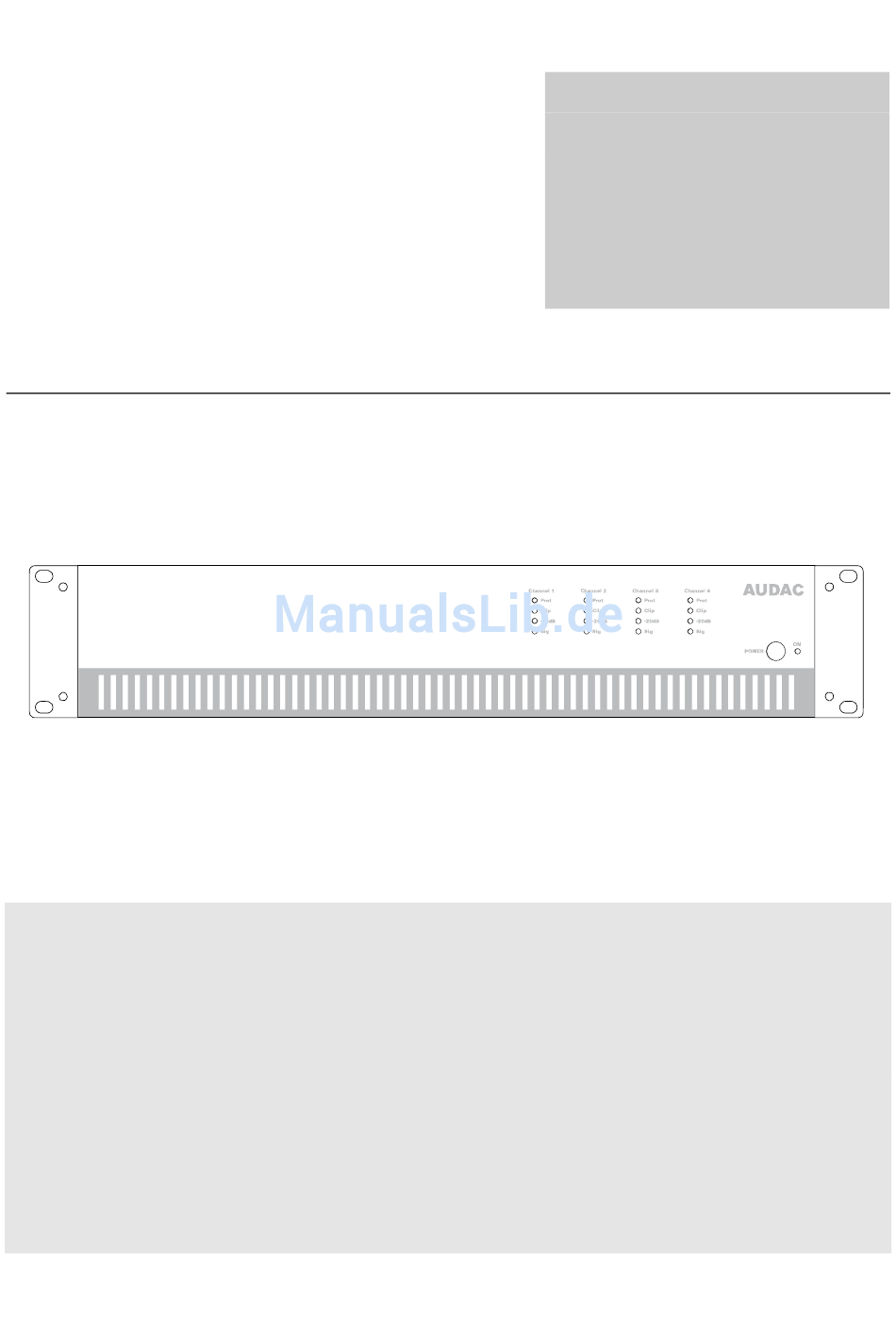

- Seite 1 CAP412 4 x 100V Power Amplifier AUDAC PROFESSIONAL AUDIO EQUIPMENT CAP412 Four Channel 100V Power Amplifier CAP412 User Manual & Installation Guide...
- Seite 2 A U D A C P R O F E S S I O N A L A U D I O E Q U I P M E N T User Manual & Installation Guide AUDAC http://www.audac.eu info@audac.eu...
-
Seite 3: Inhaltsverzeichnis
Index INTRODUCTION ............................................. 3 ENVIRONMENT ............................................4 SAFETY REQUIREMENTS ........................................5 CAUTION – SERVICING ........................................5 OVERVIEW FRONT AND REAR PANEL ..................................6 FRONT PANEL OVERVIEW ........................................ 6 REAR PANEL OVERVIEW ........................................7 CONNECTING THE AMPLIFIER ......................................9 INPUT CONNECTIONS ........................................9 CONNECTION STANDARDS ...................................... -
Seite 4: Introduction
To guarantee an excellent sound quality To create a modern and advanced design The CAP412 is a professional four channel 100V power amplifier which is capable of providing 120 Watt to each of the four separate output channels. This creates a great flexibility and new possibilities for installed Multi-Zone audio distribution systems. -
Seite 5: Environment
Chapter Environment Do not place this unit in an enclosed environment such as a bookshelf or closet. Ensure that there is adequate ventilation to cool the unit. Do not block the ventilation openings. Do not place the unit in environments which contain high levels of dust, heat, moisture or vibration. -
Seite 6: Safety Requirements
Only use a grounded socket outlet and a power cord with grounding plug to plug in the unit. This unit is not a toy. It should not be operated by children. Do not stick objects through the openings of the CAP412 Do not open the unit (risk for electrical shock). ... -
Seite 7: Overview Front And Rear Panel

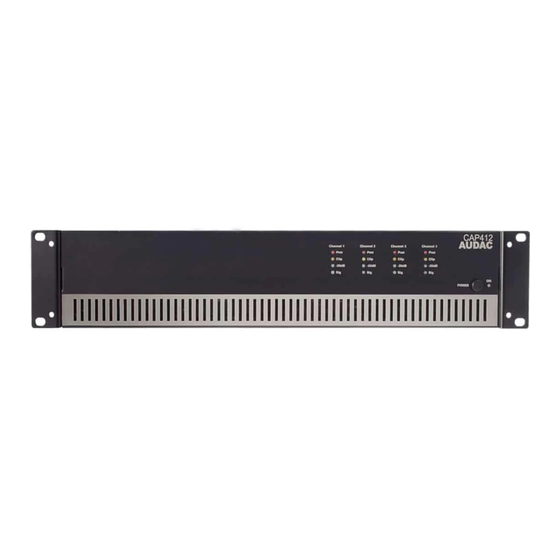

Chapter Overview front and rear panel Front panel overview 2. Indicator LED’s CAP412 1. Power switch Description 1. Power switch: The power switch turns the amplifier ON and OFF. When the amplifier is switched on, the blue LED located next to the power button will illuminate. -
Seite 8: Rear Panel Overview
Rear panel overview 3. AC power inlet with fuse 4. High pass filter switch 5. Gain control potentiometer 6. Loudspeaker connections 7. Input connections Description 3. AC Power inlet with fuse: The mains power supply (100~240V AC / 50~60Hz) has to be applied to this AC power inlet. The connection is made by an IEC power connector and is fitted with a fuse. - Seite 9 7. Input connections: The input connections of the amplifier are performed using balanced XLR connectors. Every channel has a XLR input connector and a XLR link output connector. The input signal from the signal source, pre-amplifier or mixer should be connected to the XLR input connections. And by means of the XLR link output connectors, the signal can be linked through to multiple amplifiers.
-
Seite 10: Connecting The Amplifier
And by means of the XLR link output connectors, the signal can be linked through to multiple amplifiers. Connection standards The in- and output connections of AUDAC audio equipment are performed corresponding to international wiring standards for professional audio equipment. XLR:... -
Seite 11: Output Connections
Connect the COM terminal to the negative (-) speaker lead and connect the other suitable terminal to the positive (+) speaker lead. Low impedance applications: When using the CAP412 amplifier in low impedance applications, the loudspeakers should be connected between the “COM” and “4 Ohm” connection terminals. 4 Ω... - Seite 12 Constant voltage applications: When using the CAP412 amplifier in constant voltage applications, the loudspeakers should be connected between the “COM” and “100V or “70V” connection terminals. Matching Transformer Matching Transformer Attention Make sure that the loudspeakers are always connected on Low impedance outputs OR on Constant voltage outputs, but NEVER use the Low impedance outputs and Constant voltage outputs of the same channel at the same time.
-
Seite 13: Block Diagram
Chapter Block Diagram... -
Seite 14: Additional Information
Chapter Additional Information Technical specifications CAP412 Performance 8 Ohm 75 Watt Rated power 4 Ohm 120 Watt 100 Volt 120 Watt Input Sensitivity 1.0 Vrms (Balanced / Impedance 10 kOhm) Frequency response (± 1 dB) 50 Hz – 18 kHz Signal to Noise ratio >... -
Seite 15: Personal Notes
Personal notes... - Seite 16 4x100V Leistungsverstärker AUDAC PROFESSIONAL AUDIO EQUIPMENT CAP412 4-Kanal 100V Leistungsverstärker Bedienungs- und Installationsanleitung...
- Seite 17 AUDAC PROFESSIONAL AUDIO EQUIPMENT Bedienungs- und Installationsanleitung AUDAC http://www.audac.eu info@audac.eu...
- Seite 18 Index EINLEITUNG ................................4 UMGEBUNG ................................5 SICHERHEITSHINWEISE ..........................6 WARNUNG – WARTUNG..........................6 ÜBERSICHT VORDER-UND RÜCKSEITE ....................7 ÜBERSICHT VORDERSEITE ......................... 7 ÜBERSICHT RÜCKSEITE..........................8 DER VERSTÄRKER ANSCHLIESSEN ......................9 EINGANGSVERBINDUNGEN ........................9 VERBINDUNGSRICHTLINIEN........................10 AUSGANGSVERBINDUNGEN ........................10 BLOCK DIAGRAM ..............................13 HINZUKOMMENDE INFORMATIONEN....................14 TECHNISCHE SPEZIFIKATIONEN ......................14 PERSÖNLICHE NOTIZEN ..........................15...
-
Seite 19: Einleitung
Kanal Leistungsverstärker. Der CAP412 4-Kanal wurde entwickelt wie eine benutzerfreundliche, flexible Lösung für multifunktionale Verwendung. Während der Entwicklung des CAP412 wollten die AUDAC Ingenieure zum 4 Ziele kommen: Eine flexible Audio Lösung liefern so dass man mehrfache Funktionen kontrollieren kann. -
Seite 20: Umgebung
Umgebung Stellen Sie den Apparat nicht in einer abgeschlossenen Umgebung wie ein Büchergestell oder einen Schrank. Sorgen Sie für ausreichende Ventilation um den Apparat ab zu kühlen. Stellen Sie diesen Apparat nicht in einer Umgebung wo es viel Staub, Hitze, Feuchtigkeit oder Vibration gibt. Benutzen Sie den Apparat nicht dicht zu Wasser oder andere Flüssigkeiten. -
Seite 21: Sicherheitshinweise
Sicherheitshinweise Hantieren Sie diesen Apparat immer mit Sorge. Gebrauchen Sie nur eine Steckdose mit Erdung und ein Stromkabel mit einem Stecker mit Erdung um den Apparat ein zu schalten. Dieser Apparat ist kein Spielzeug. Kinder dürfen es nicht bedienen. Stechen Sie keine Gegenstände in den Öffnungen. Machen Sie den Apparat nicht auf. -
Seite 22: Übersicht Vorder-Und Rückseite
Übersicht Vorder-und Rückseite Übersicht Vorderseite 2.Indicator LEDs 1.Stromschalter Beschreibung 1. Stromschalter: Dank dem Stromschalter können Sie den Verstärker ein-oder Ausschalten. Wenn der Verstärker eingeschaltet ist, wird den blauen LED neben den Stromknopf erleuchten. 2. Indikator LEDs: Diese 4 LEDs zeigen den Betrieb des Verstärkers. Der grüne Signal LED erleuchtet wenn es ein Signal gibt, während der -20dB LED erleuchtet wenn das Eingangssignal das 20dB Niveau überschreitet. -
Seite 23: Übersicht Rückseite
Übersicht Rückseite 5.Lautstärkekontrolle 4.High Pass Filter Potentiometer 3.AC Stromeingang mit Sicherung Schalter 6.Lautsprecher Verbindungen 7.Eingangsverbindungen Beschreibung 3. AC Stromeingang mit Sicherung: Die Haupt Stromversorgung (100~240V AC / 50~60Hz) muss verbunden sein mit diesem AC Stromeingang. Die Verbindung wird gemacht mit einem IEC Steckverbinder und ist ausgestattet mit einer Sicherung. -
Seite 24: Der Verstärker Anschliessen
Sie mit den XLR Eingangsstechverbindern verbinden. Dank der XLR Link Ausgangssteckverbinder, können Sie das Signal mit mehrfachen Verstärkern verbinden. Der Verstärker anschließen Beachtung Wenn Sie den Verstärker verbinden, sorg dafür dass den Verstärker ausgeschaltet ist. Eingangsverbindungen Die Eingangsverbindungen des Verstärkers werden gemacht mit symmetrische XLR Steckverbinder. -
Seite 25: Verbindungsrichtlinien
Verbindungsrichtlinien Die Ein-und Ausgangskonnexionen der AUDAC Audio Equipment sind gefertigt ähnlich den internationalen Verdrahtung Richtlinien für professional Audio Anwendungen. XLR: 1 = Erdung, Schutz 2 = + sig 3 = - sig XLR weiblich: XLR männlich: Ausgangsverbindungen Die Ausgangsverbindungen des Lautsprechers werden gemacht mit Euro Terminal Blocks und sie haben die Möglichkeit um sowohl Tief Impedanz (4Ω) Lautsprecher und auch hohe Impedanz... - Seite 26 Tiefe Impedanz Anwendungen: Wenn Sie den CAP412 Verstärker in Tiefe Impedanz Anwendungen gebrauchen müssen Sie die Lautsprecher verbinden zwischen die ‚COM‘ und 4Ω Verbindungsterminals. Anwendungen mit konstantem Voltage: Wenn Sie der CAP412 in Anwendungen mit konstantem Voltage gebrauchen, müssen Sie die Lautsprecher verbinden zwischen die ‚COM‘...
-
Seite 28: Block Diagram
Chapter Block Diagram... -
Seite 29: Hinzukommende Informationen
Hinzukommende Informationen Technische Spezifikationen CAP412 Leistung 8 Ohm 75 Watt Nennleistung 4 Ohm 120 Watt 100 Volt 120 Watt Eingang Empfindlichkeit 1.0 Vrms (symmetrisch/Impedanz10 kOhm) Frequenz Widerschall (± 1 dB) 50 Hz – 18 kHz Signal nach Geräuschverhältnis > 90 dB Kanalteilung >70 dB... -
Seite 30: Persönliche Notizen
Persönliche Notizen...
