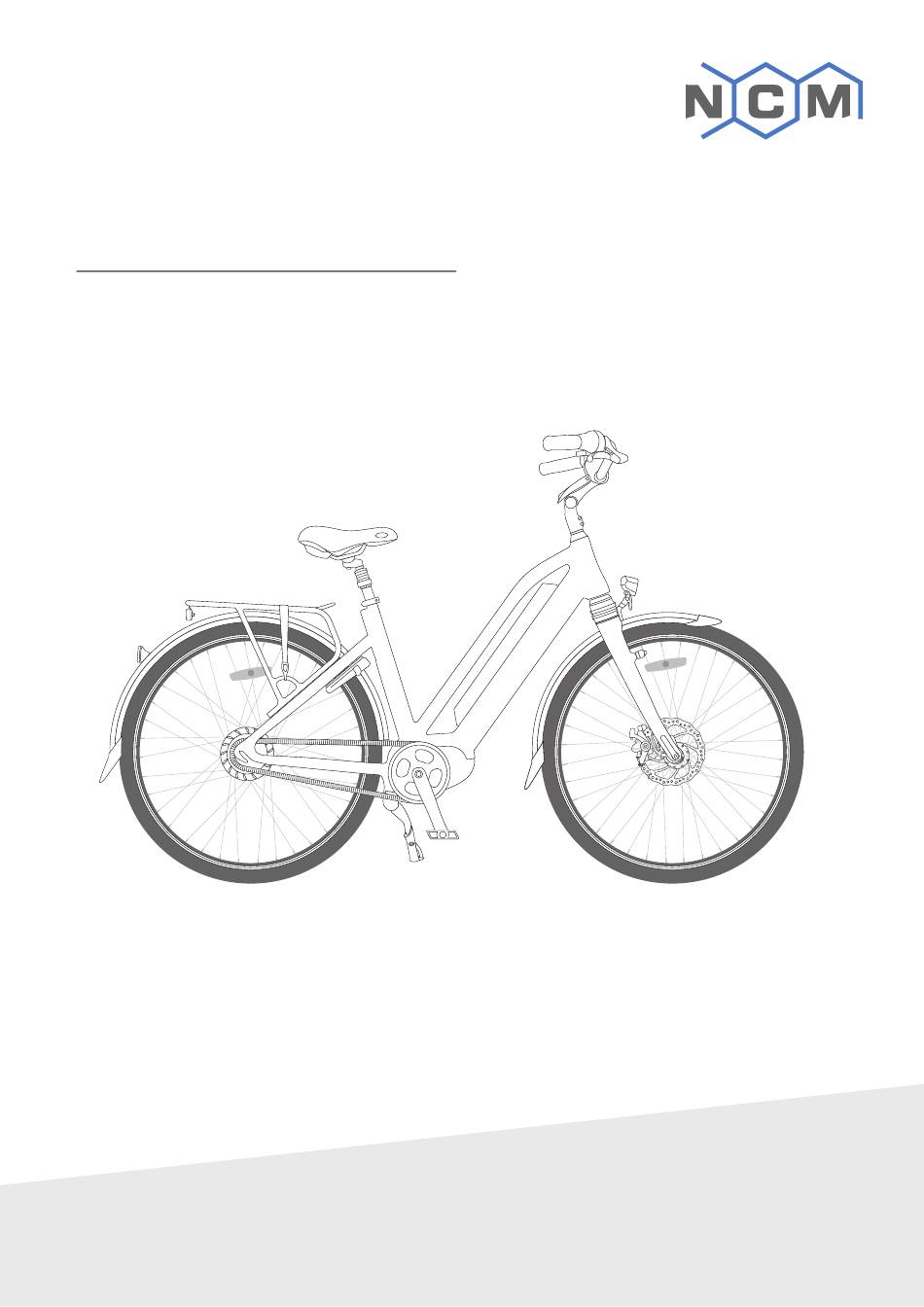

- Seite 1 MILANO MAX BENUTZERHANDBUCH Wichtige Informationen beigefügt: Bitte lesen Sie diese vor Ihrer ersten Fahrt!
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS MILANO MAX 36V 1. ALLGEMEINE EINFÜHRUNG 1.1 Willkommen ................................01 1.2 Verwendung des Handbuchs ........................... 01 1.3 Service und technische Unterstützung ........................01 1.4 Auswahl der richtigen Größe ............................ 01 1.5 Fahrradkomponenten ............................... 02 1.6 Reichweite ................................03 1.7 Schaltungsempfehlungen ............................03 2. -
Seite 3: Allgemeines
Neues und Spannendes bieten, während wir die Seele des Radfahrens erhalten und fördern möchten. 1.2 Verwendung des Handbuchs Wir empfehlen Ihnen, dieses Handbuch gründlich zu lesen, bevor Sie Ihr neues NCM E-Fahrrad fahren. Es ist wichtig, die Sicherheitsanweisungen und Erklärungen der herkömmlichen und nicht herkömmlichen Fahrradteile zu studieren, da Ihnen diese ein allgemeines Verständnis Ihres neuen NCM E-Fahrrads bieten werden. -
Seite 4: Fahrradkomponenten
ALLGEMEINES MILANO MAX 36V Bei einigen Fahrrädern, wie Cruisern mit niedrigem, oberen Rahmenrohr, kann die Abstandsmessung nicht durchgeführt werden, da kein oberes Rahmenrohr vorhanden ist oder es sehr stark nach unten hin abfällt. Für diese Fahrräder sollte die Höhe der Sattelstütze verwendet werden, um die richtige Größe auszuwählen. Während Sie auf dem Sattel sitzen, sollten Sie in der Lage sein, den Boden komfortabel zu berühren, wenn der Sattel sich auf dem niedrigsten, angezeigten... -
Seite 5: Reichweite
ALLGEMEINES MILANO MAX 36V Lenkeranbauten 1 Linker Bremshebel 4 Klingel 7 Rechter Schalthebel 2 Linker Griff 5 Verstellbarer Lenker-Vorbau 3 Anzeige 6 Rechter Bremshebel Rahmennummer Kennzeichnung 1 Rahmennummer (Steuerrohr) 2 Rahmennummer (Aufkleber) 1.6 Reichweite Die Reichweite einer Akkuladung hängt stark von verschiedenen Bedingungen ab, wie (aber nicht beschränkt auf): ●... -
Seite 6: Sicherheit
SICHERHEIT MILANO MAX 36V 2. SICHERHEIT 2.1 Akku und Ladegerät ● Bewahren Sie Akku und Ladegerät fern von Wasser und Wärmequellen auf. ● Verbinden Sie keine positiven und negativen Klemmen. ● Halten Sie den Akku von Kindern und Haustieren fern. -
Seite 7: Aufpumpen Der Reifen
SICHERHEIT MILANO MAX 36V In Ländern mit Rechtsverkehr ist es üblich, die Vorderradbremse am linken Bremshebel und die Hinterradbremse am rechten Bremshebel zu haben. Das Gegenteil gilt generell für Länder mit Linksverkehr. Die folgende Tabelle zeigt einige Beispiele. Land Kabelführung Land Kabelführung... -
Seite 8: Transport
Stellen Sie sicher, dass Sie immer mindestens einen Ersatzschlüssel haben. ● Bewahren Sie Ersatzschlüssel für Reparaturen, Wartungsarbeiten und Notfälle an einem sicheren Ort auf. ● Bitte bringen Sie den Schlüssel mit, wenn Sie sich für Wartungs- oder Reparaturarbeiten an Ihren NCM-Händler wenden. -
Seite 9: Installation Und Einstellung
INSTALLATION UND EINSTELLUNG MILANO MAX 36V 3. INSTALLATION UND EINSTELLUNG 3.1 Lenker und Vorbau 1. Entfernen Sie die weiße Transportkappe und die 2. Richten Sie den Lenker so aus, dass er senkrecht schwarze NECO-Scheibe. Öffnen Sie Einstellhebel des zum Rad steht. Setzen Sie dann die beiden seitlichen Lenkers, richten Sie den Schaft mit dem Steuerrohr aus Schrauben wie unten gezeigt ein und ziehen Sie sie fest. -
Seite 10: Montage Der Pedale
INSTALLATION UND EINSTELLUNG MILANO MAX 36V 3.2 Montage der Pedale - Identifizieren Sie Ihre Pedale: Überprüfen Sie die Buchstaben auf den Pedalen, "L" oder "R". - Das mit "R" markierte Pedal ist für rechts (in Fahrtrichtung). Zur Befestigung an der Kurbel im Uhrzeigersinn festziehen. -
Seite 11: Sitzposition
INSTALLATION UND EINSTELLUNG MILANO MAX 36V 3.3 Sitzposition Um komfortables, ermüdungsfreies und sicheres Fahren zu ermöglichen, sollte die Sattel- und Lenkerhöhe an die Körper- größe des Fahrers angepasst werden. Die Sattelhöhe ist korrekt, wenn das Bein fast vollständig ausgestreckt ist, während der Fuß in der unteren Position des Kurbelzyklus flach auf dem Pedal ruht. -
Seite 12: Sattelhöhe
INSTALLATION UND EINSTELLUNG MILANO MAX 36V 3.4 Sattelhöhe Der Schnellspannhebel muss spürbar in eine vollständig geschlossene Position gebracht werden, um unerwünschte Bewegungen während des Fahrens zu vermeiden. WARNUNG: Ein unsachgemäß geschlossener Schnellspannhebel kann sich wieder öffnen oder hat eine begrenzte Fähigkeit, den Sattel in Position zu halten. -
Seite 13: Bremseneinstellung Scheibenbremsen
INSTALLATION UND EINSTELLUNG MILANO MAX 36V WARNUNG: Eine übermäßige Verwendung oder eine falsche Verwendung einer Vorderradbremse kann dazu führen, dass das Hinter- rad vom Boden abhebt, was zu einer verminderten Kontrolle des Fahrrads oder sogar zum Umkippen des Fahrrads und des Fahrers in Vorwärtsrichtung führt;... -
Seite 14: Schaltungs- Und Kettenschaltungseinstellung
INSTALLATION UND EINSTELLUNG MILANO MAX 36V WARNUNG: Wenn der Scheibenrotor gekrümmt oder gebrochen ist, ersetzen Sie bitte zuerst den Rotor. Nabenbremsen Eine Nabenbremse wie z.B. eine Rücktrittbremse, Rollenbremse braucht meistes zahlreiche Rahmenanbaubauteile und zahlreiche Einstellungen. Auf Grund diese Komplexität und mit Rücksicht auf Ihre Sicherheit, empfehlen wir nachdrücklich daß... -
Seite 15: Elektro-Teile Übersicht
Unser urheberrechtlich-geschützter BAFANG Motor steht an der Spitze des Marktes und bietet sanfte, kraftvolle Leistung und bleibt dabei überraschend leise. Eingestuft mit 250W erreicht es ein Maximum von 55Nm (Newtonmeter) Drehmo- ment, was sicherstellt, dass kein Berg zu steil und kein Untergrund zu rau für das NCM Milano MAX ist. Display Das BAFANG Display bietet dem Fahrer die volle Kontrolle über das elektrische System. -
Seite 16: Allgemeine Bemerkungen
Geruch; entnehmen Sie den Akku und lagern Sie sie außerhalb des Hauses. Nehmen Sie den Akku dann zu einem autorisierten NCM-Händler oder einem erfahrenen Techniker zur Wartung oder zum Austausch mit. ● In dem unwahrscheinlichen Fall, dass der Akku in Brand gerät, versuchen Sie NICHT, diesen mit Wasser zu löschen. -
Seite 17: Verwendung
8. Drücken Sie auf die Oberseite des Akku, bis Sie ein "Klicken" bemerken, um sicherzustellen, dass der Akku ordnungs- gemäß gesichert ist. 9. Ziehen Sie den Schlüssel heraus. 10. Ihr NCM E-Fahrrad ist einsatzbereit. Integrierter Downtube-Akku im Inneren des Fahrrades 1. Schließen Sie das Ladegerät an dem Akku an. -
Seite 18: Anzeige
ANZEIGE MILANO MAX 36V 5. Anzeige 5.1 Spezifikationen und Parameter der Anzeige ● 36V / 48 V Kraftversorgung; ● Nennstrom: 10 mA ● Maximaler Betriebsstrom: 30 mA ● Power-off Leckstrom: < 1uA ● Zugeführter Betriebsstrom zum Regler: 50 MA ● Betriebstemperatur: -18~60℃... -
Seite 19: Funktionsüberblick Und Wesentliche Definitionen
ANZEIGE MILANO MAX 36V 5.2 Funktionsüberblick und wesentliche Definitionen 5.2.1 Funktionsüberblick ● Benutzung eines zweiweg seriellen Kommunikationsprotokolls, einfache Operation der Anzeige durch die externe 5-Tasten Tastatur. ● Geschwindigkeitsanzeige: Anzeige der Echtzeitgeschwindigkeit als SPEED, maximale Geschwindigkeit als MAXS und mittlere Geschwindigkeit als AVG. -
Seite 20: Wesentliche Definitionen
ANZEIGE MILANO MAX 36V C. Geschwindigkeitsanzeige: Anzeige der Geschwindigkeit, km/h oder mph. D. Geschwindigkeitsmodus: mittlere Geschwindigkeit (AVG km/h), maximale Geschwindigkeit (MAXS km/h). E. Fehleranzeige: Wird ein Fehler wahrgenommen so wird das Symbol angezeigt. F. Distanzindikation: Anzeige der Distanz abhängig von der Einstellung. -
Seite 21: Schalten Zwischen Distanzmodus Und Geschwindigkeitsmodus
ANZEIGE MILANO MAX 36V 5.3.3 Schalten zwischen Distanzmodus und Geschwindigkeitsmodus kurz drücken um zwischen Distanz und Geschwindigkeit zu schalten. Einzelfahrtstrecke (trIP km) Gesamtstrecke (totAL km) maximale Geschwindigkeit (MAXS km/h) mittlere Fahrgeschwindigkeit (AVG km/h) werden nacheinander angezeigt. Zwischen verschiedenen Anzeigen schalten 5.3.4 Scheinwerfer / Anzeige Hintergrundbeleuchtungsschalter... -
Seite 22: Laufunterstützung
ANZEIGE MILANO MAX 36V 5.3.5 Laufunterstützung 2 Sekunden drücken. Das E-Fahrad tritt in dem Laufunterstützungsmodus ein und das Symbol WALK ist angezeigt. Sobald Taste losgelassen wird, tritt das E-Fahrad aus dem Laufunterstützungsmodus aus. Umschalten zwischen Unterstützungsstufen und Fußgänger-Modus Unterstützung des Systems Das System sorgt für eine dezente bis kräftige Unterstützung (je nach gewählter Einstellung) des Fahrers und erleichtert auch... -
Seite 23: Batteriezustandsindikation
ANZEIGE MILANO MAX 36V 5.3.6 Batteriezustandsindikation Falls der Batteriezustand normal ist werden eine gewisse Anzahl der Batterie LCD-Segmente sowie die Umrandung aufleuchten je nach der tatsächlichen Auflademenge. Wenn alle 10 Segmente eröschen und die Umrandung blinkt muß die Batterie unmittelbar aufgeladen werden. -
Seite 24: Daten Reset
ANZEIGE MILANO MAX 36V Menü für Eingabe der Parametereinstellungen Im Parametereinstellungszustand, wann der Parameter den man einstellen möchte fängt zu blinken an, drücken um Parameter einstellen zu können. Kurz . drücken um zu schalten zwischen den Parametern die man einsellen möchte. -
Seite 25: Lichtempfindlichkeit
ANZEIGE MILANO MAX 36V 5.4.5 Lichtempfindlichkeit Wann das Geschwindigkeitsfeld bL0 anzeigt benutzen um eine Zahl zwischen 0 und 5 zu wählen. Je Höher die gewählte Zahl desto höher die Lichtempfindlichkeit. Danach, kurz (<0.3 sekunden) drücken um in die Einstellungsschnitts- telle der Hintergrundhelligkeits zu gelangen. -
Seite 26: Wartungsfrühwarning (Kann Deaktiviert Werden)
ANZEIGE MILANO MAX 36V 5.4.8 Wartungsfrühwarning (kann deaktiviert werden) Wann das Geschwindigkeitsfeld nnA anzeigt drücken um entweder 0 oder 1 zu wählen. Die 0 deaktiviert die Funk- tion wogegen die 1 sie aktiviert. Nach dieser Einstellung kurz (< 0.3 Sekunden) drücken um in die Einstellungsschnittstelle für die Passworteingabe zu... -
Seite 27: Informationen Auf Dem Batteriemenü
ANZEIGE MILANO MAX 36V 5.4.9 Informationen auf dem Batteriemenü Informationen im Geschwindigkeitsfeld Angezeigt Erklärung aktuelle Temperatur maximale Temperatur tiefste Temperatur Gesamtspannung Strom mittlerer Strom verbleibende Kapazität volle Kapazität relativer Ladungszustand absoluter Ladungszustand Ladungs-/Entladungszyklus längste Zeit ohne Ladung Zeit seit letzte Ladung... - Seite 28 ANZEIGE MILANO MAX 36V 5.5 Fehlercode Definitionen Der MAX-C966 kann e-bike Fehler anzeigen. Der Code wird angezeigt wann ein Fehler entdeckt wird, das Ikon wird angezeigt. Einer der folgenden Fehlercoden wird im Geschwindigkeitsfeld angezeigt: Fehlercode Fehler Beschreibung Troubleshooting Verfahren “03”...
-
Seite 29: Empfehlungen Und Wartung
1.5- 12.5 ft.-lb. 6.2 Wartungsplan Um Ihr NCM E-Fahrrad in optimalem Zustand zu halten und Ihr Fahrerlebnis so angenehm wie möglich zu gestalten, empfehlen wir dringend, den empfohlenen Wartungsplan einzuhalten. Sie sollten den Wartungsplan aufmerksam lesen und es als wichtiges Dokument, neben ihrem Fahrrad selbst, ansehen. - Seite 30 EMPFEHLUNGEN UND WARTUNG MILANO MAX 36V Wartungsplan Jede Fahrt Wöchentlich Monatlich Halbjährlich Jährlich Reifendruck Reifenzustand Visuelle Inspektion Bremshebel Druck Schnellspanner Lenkerausrichtung Sattelausrichtung Akku ist verriegelt Radüberprüfung Überprüfung Rahmenzustand (einschließlich Schweißnähte auf Risse) Kette reinigen und schmieren Prüfung Bremsbeläge Gabeln schmieren...
-
Seite 31: Fehlersuche
Wie kann ich meine Akkukapazität testen? ● Bitte setzen Sie sich mit NCM in Verbindung, um die Rücksendung des Akkus zu Testzwecken zu vereinbaren. Wenn der Akku innerhalb des ersten Jahres (ab Kaufdatum) eine Kapazität von über 85% aufweist, haften Sie für die Rücksend- ung. -
Seite 32: Definition Von Manipulationen Und Empfehlungen
Bitte fügen, entfernen oder ändern Sie keine Bestandteile ihres Fahrrades in irgendeiner Art und Weise. Suchen Sie einen geschulten Fahrradmonteur auf, falls notwendig. Des weiteren empfehlen wir Ihnen uns (NCM) vorab zu kontaktier- en, bevor Sie Bestandteile ändern oder hinzufügen, um die Sicherheit des Fahrens zu gewährleisten. -
Seite 33: Technische Daten
25 km/h ndigkeit Um die Anforderungen unserer Kunden so gut wie möglich zu erfüllen , behält sich NCM das Recht vor, die Eigenschaften seiner Produkte jederzeit ohne Vorankündigung zu ändern. Bitte wenden Sie sich an einen autorisierten NCM-Lieferanten. 8. GARANTIE Ihr NCM E-Fahrrad wird mit einer eingeschränkten Garantie geliefert. - Seite 36 NCM Bikes GmbH Eckenerstraße 3 30179 Hannover Deutschland Tel.: +49 511 - 897 938 22 Fax: +49 511 - 897 938 29 info@ncmbikes.com www.ncmbikes.com HDE04...
