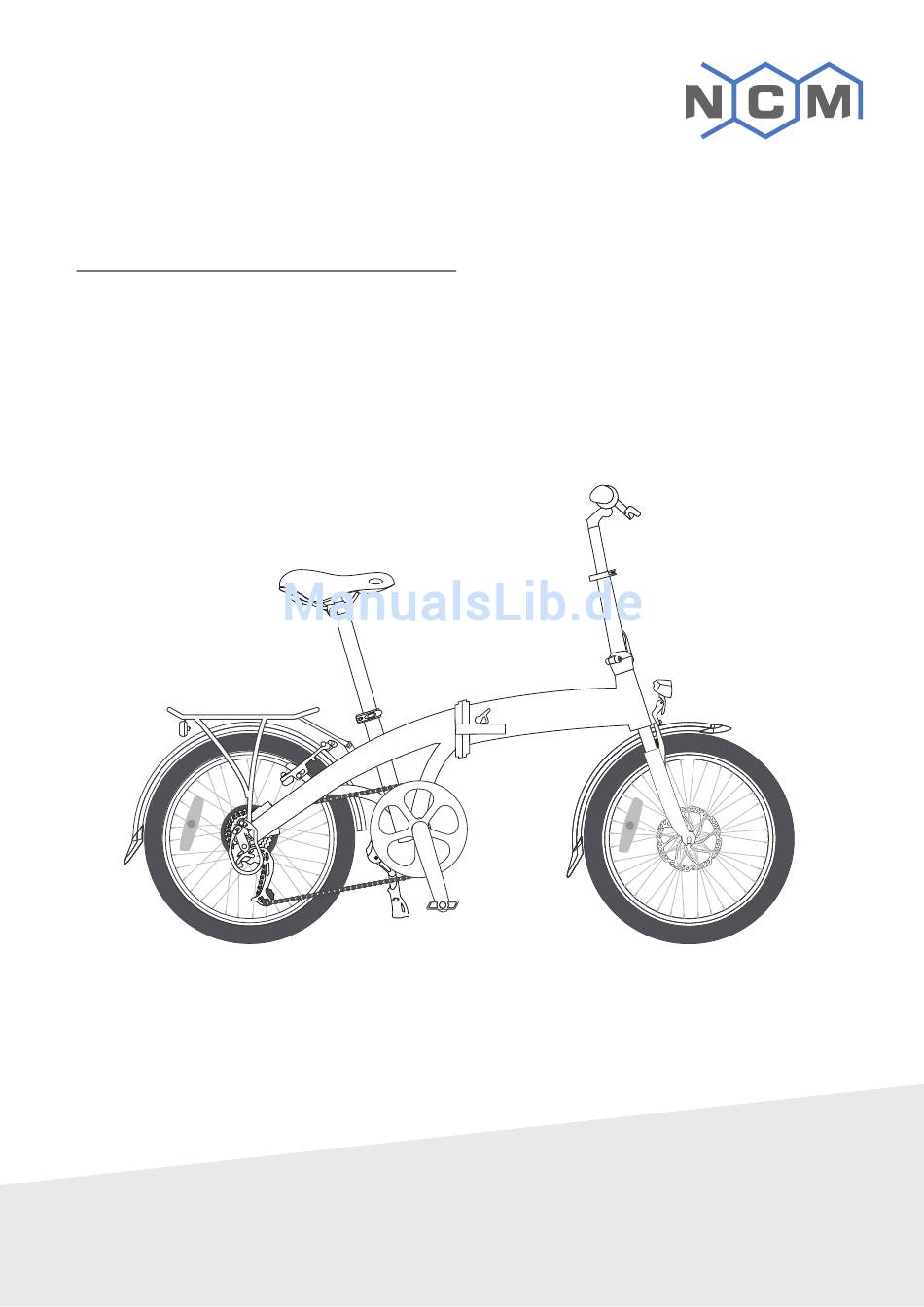

- Seite 1 LYON BENUTZERHANDBUCH Wichtige Informationen beigefügt: Bitte lesen Sie diese vor Ihrer ersten Fahrt!
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS LYON 36V 1. ALLGEMEINE EINFÜHRUNG 1.1 Willkommen ................................01 1.2 Verwendung des Handbuchs ............................ 01 1.3 Service und technische Unterstützung ........................01 1.4 Auswahl der richtigen Größe ............................. 01 1.5 Fahrradkomponenten ..............................02 1.6 Reichweite ................................03 1.7 Schaltungsempfehlungen ............................03 2. -
Seite 3: Allgemeines
Neues und Spannendes bieten, während wir die Seele des Radfahrens erhalten und fördern möchten. 1.2 Verwendung des Handbuchs Wir empfehlen Ihnen, dieses Handbuch gründlich zu lesen, bevor Sie Ihr neues NCM E-Fahrrad fahren. Es ist wichtig, die Sicherheitsanweisungen und Erklärungen der herkömmlichen und nicht herkömmlichen Fahrradteile zu studieren, da Ihnen diese ein allgemeines Verständnis Ihres neuen NCM E-Fahrrads bieten werden. -
Seite 4: Fahrradkomponenten
ALLGEMEINES LYON 36V Bei einigen Fahrrädern, wie Cruisern mit niedrigem, oberen Rahmenrohr, kann die Abstandsmessung nicht durchgeführt werden, da kein oberes Rahmenrohr vorhanden ist oder es sehr stark nach unten hin abfällt. Für diese Fahrräder sollte die Höhe der Sattelstütze verwendet werden, um die richtige Größe auszuwählen. Während Sie auf dem Sattel sitzen, sollten Sie in der Lage sein, den Boden komfortabel zu berühren, wenn der Sattel sich auf dem niedrigsten, angezeigten... -
Seite 5: Reichweite
SICHERHEIT LYON 36V Lenkeranbauten 1 linker Bremshebel 4 7-Gang Revoshift 2 linker Griff 5 Rechter Griff 3 Anzeige 6 Rechter Bremshebel Rahmennummer Kennzeichnung 1 Rahmennummer (Steuerrohr) 2 Rahmennummer (Aufkleber) 1.6 Reichweite Die Reichweite einer Akkuladung hängt stark von verschiedenen Bedingungen ab, wie (aber nicht beschränkt auf): ●... -
Seite 6: Sicherheit
SICHERHEIT LYON 36V 2. SICHERHEIT 2.1 Akku und Ladegerät ● Bewahren Sie Akku und Ladegerät fern von Wasser und Wärmequellen auf. ● Verbinden Sie keine positiven und negativen Klemmen. ● Halten Sie den Akku von Kindern und Haustieren fern. ● Verwenden Sie den Akku und das Ladegerät nur für den vorgesehenen Zweck als Teil Ihres E-Fahrrads. -
Seite 7: Aufpumpen Der Reifen
INSTALLATION UND EINSTELLUNG LYON 36V In Ländern mit Rechtsverkehr ist es üblich, die Vorderradbremse am linken Bremshebel und die Hinterradbremse am rechten Bremshebel zu haben. Das Gegenteil gilt generell für Länder mit Linksverkehr. Die folgende Tabelle zeigt einige Beispiele. Land Kabelführung... -
Seite 8: Schlüssel
● Bewahren Sie Ersatzschlüssel für Reparaturen, Wartungsarbeiten und Notfälle an einem sicheren Ort auf. ● Bitte bringen Sie den Schlüssel mit, wenn Sie sich für Wartungs- oder Reparaturarbeiten an Ihren NCM-Händler wenden. 3. INSTALLATION UND EINSTELLUNG 3.1 Lenker und Vorbau Heben Sie den Lenker und die Kunststoffabdeckung in Position und drücken Sie dann den Verriegelungshebel, um den... -
Seite 9: Entfalten Des Rahmens
INSTALLATION UND EINSTELLUNG LYON 36V 3.3 Entfalten des Rahmens Richten Sie die beiden Teile des Rahmens aus, ziehen Sie den Hebel (2) nach unten und schließen Sie dann den kleinen Verriegelungshebel (2) nach unten, um den Rahmen zu verriegeln. Der Hebel (2) sollte eine spürbare Krafteinwirkung erfahren, um vollständig zu schließen. -
Seite 10: Sitzposition
INSTALLATION UND EINSTELLUNG LYON 36V 3.4 Sitzposition Um komfortables, ermüdungsfreies und sicheres Fahren zu ermöglichen, sollte die Sattel- und Lenkerhöhe an die Körper- größe des Fahrers angepasst werden. Die Sattelhöhe ist korrekt, wenn das Bein fast vollständig ausgestreckt werden kann, während der Fuß in der unteren Position des Kurbelzyklus flach auf dem Pedal ruht. -
Seite 11: Sattelhöhe
INSTALLATION UND EINSTELLUNG LYON 36V 3.5 Sattelhöhe Der Schnellspannhebel muss spürbar in die vollständig geschlossene Position gebracht werden, um unerwünschte Bewegungen während des Fahrens zu vermeiden. WARNUNG: Ein unsachgemäß geschlossener Schnellspannhebel kann sich wieder öffnen oder hat eine begrenzte Fähigkeit, den Sattel in Position zu halten. - Seite 12 INSTALLATION UND EINSTELLUNG LYON 36V WARNUNG: Eine Überbeanspruchung oder fehlerhafte Verwendung einer Vorderradbremse kann verursachen, dass sich das Hinterrad hebt, was zu einem Kontrollverlust des Fahrrades oder sogar Überschlagen des Fahrrades in Vorwärtsrichtung führen kann; dies kann zu schwerwiegenden Verletzungen und Schäden am Fahrrad führen. Seien Sie vorsichtig beim Anziehen der Vorderradbremse und vermeiden Sie es diese ohne die Hinterradbremse zu verwenden.
-
Seite 13: Schaltungs- Und Kettenschaltungseinstellung
ELEKTRO-TEILE ÜBERSICHT LYON 36V Scheibenbremsen Wenn sich die Bremsscheibe nicht im Rahmen befindet, betätigen Sie nicht den Bremshebel. Bei einigen Bremsen passen die Bremsbeläge automatisch ihren Abstand an, sodass Sie die Scheibe nicht wieder einlegen können. Ausrichten einer mechanischen Scheibenbremse 1. -
Seite 14: Elektro-Teile Übersicht
Die integrierten Lithium-Ionen Akkusätze der E-Fahrräder von NCM haben die am Markt höchste, verfügbare Leistung, die bei dem NCM Lyon bis zu 313Wh an Energie speichern. Die Akkusätze bestehen aus Panasonic-Zellen mit hoher Dichte, was bedeutet, dass das Design schlank und leicht, ohne Verzicht auf Batterieleistung ist. Des Weiteren besitzen die meisten unserer Designs einen einen integrierten USB-Anschluss, ideal zum Aufladen Ihres Mobiltelefons oder anderer kleiner elektronischer Geräte unterwegs. -
Seite 15: Allgemeine Bemerkungen
Geruch; entnehmen Sie die Batterie und lagern Sie sie außerhalb des Hauses. Nehmen Sie die Batterie dann zu einem autorisierten NCM-Händler oder einem erfahrenen Techniker zur Wartung oder zum Austausch mit. ● In dem unwahrscheinlichen Fall, dass die Batterie in Brand gerät, versuchen Sie NICHT, sie mit Wasser zu löschen. -
Seite 16: Verwendung
8. Drücken Sie auf die Oberseite der Batterie, bis Sie ein "Klicken" bemerken, um sicherzustellen, dass der Akku ordnungsgemäß gesichert ist. 9. Ziehen Sie den Schlüssel heraus. 10. Ihr NCM E-Fahrrad ist einsatzbereit. Aufladen der Batterie im Fahrrad 1. Schließen Sie das Ladegerät an der Akku an. -
Seite 17: Lagerung
ANZEIGE LYON 36V Unterstützungsstufen Falls das Fahrrad, das Display und der Hilfsantriebsmotor für mehr als 10 Minuten an einer Stelle verbleiben, wird es sich und die Akkufüllstandsanzeige ausschalten. Während längerer Steigungen kann der Motor so warm werden, dass die Stromstärke mittels Temperatursensor im Inneren verringert wird, was das Unterstützungsniveau des Motors verringern wird;... -
Seite 18: Anzeige
ANZEIGE LYON 36V 5. ANZEIGE 5.1 Die Tasten Es gibt drei Tasten auf der Anzeige: " M " , " + " und " - " . " M " steht für MODE/ON/OFF. " + " Steht für UP. " - " steht für DOWN. -
Seite 19: Anzeigefunktionen
ANZEIGE LYON 36V 5.2 Anzeigefunktionen 5.2.1 FUNKTIONSÜBERSICHT 1. Schalter 4. Geschwindigkeitsanzeige 5. KM/H & MPH 6. Hintergrundbeleuchtung 2.Batterieanzeige 3.Automatischer Ruhemodus nach 5 Minuten MODE/ON/OFF DOWN 7. Geh-Modus / Anfahrhilfe 8. Auswahl der Unterstützungsstufe 9. Fehlercodeanzeige 10. Einstellungen 11. Kilometeranzeige... -
Seite 20: Vollansichtsbereich
ANZEIGE LYON 36V 5.2.2 VOLLANSICHTSBEREICH 5.2.3 NORMALANSICHT Der normale Ansichtsbereich des L6 ist unten dargestellt. Es zeigt den Stromfluss, verbleibende Batte-riekapazität, Geschwindigkeit, PAS und die zurückgelegte Strecke an. Drücken Sie M, um die dargestell-ten Anzeigen zu ändern. 5.3 Normaler Betrieb 5.3.1 ON/OFF... -
Seite 21: Stromanzeige
ANZEIGE LYON 36V 5.3.2 STROMANZEIGE Der Stromindikator zeigt den aktuellen Entladestrom des Steuergeräts an: jedes Segment hat 2A; sechs Segmente sind> = 12A (Das Balkendiagramm zeigt in Echtzeit die Ausgangsleistung des Motors an. 1 Balken - geringe Leistung, alle Balken - volle Leistung.) 5.3.3 GESCHWINDIGKEITSANZEIGE... -
Seite 22: Fehlercodeanzeige
ANZEIGE LYON 36V 5.3.7 FEHLERCODE-ANZEIGE Wenn etwas mit der elektronischen Steuerung nicht stimmt, blinkt das Anzeige-Symbol mit 1Hz und zeigt den Fehlercode automatisch an. Verschiedene Fehlercodes repräsentieren verschiedene Fehler im System; sehen Sie sich die Tabelle unten für weitere Angaben an. -
Seite 23: Einstellungen
ANZEIGE LYON 36V 5.4 Einstellungen 5.4.1 TRIP-ENTFERNUNG Die Trip-Entfernung zeichnet die gefahrenen Kilometer für die aktuelle Sitzung auf. Es wird wie folgt angezeigt. Wenn Sie UP (+) für 2 Sekunden halten, werden die Trip-Entfernungsdaten mit 1Hz wiedergegeben werden. Wenn Sie UP (+) für mehr als 2 Sekunden halten, wird dies dazu führen, dass die Anzeige zurückgesetzt wird. -
Seite 24: Batterieanzeige
Wenn der Akku voll ist, leuchten alle sechs Batteriesegmente. Ist der Akku leer, blinkt der Batterierahmen; dies zeigt an, dass der Akku sofort aufgeladen werden muss. Batterie schwach blinkend Wenn Sie noch Fragen zur Anzeige haben, wenden Sie sich bitte an Ihren NCM-Händler. -
Seite 25: Empfehlungen Und Wartung
1.5- 12.5 ft.-lb. 6.2 Wartungsplan Um Ihr NCM E-Fahrrad in optimalem Zustand zu halten und Ihr Fahrerlebnis so angenehm wie möglich zu gestalten, empfehlen wir dringend, den empfohlenen Wartungsplan einzuhalten. Sie sollten den Wartungsplan aufmerksam lesen und es als wichtiges Dokument, neben ihrem Fahrrad selbst, ansehen. - Seite 26 EMPFEHLUNGEN UND WARTUNG LYON 36V Wartungsplan Jede Fahrt Wöchentlich Monatlich Halbjährlich Jährlich Reifendruck Reifenzustand Visuelle Inspektion Bremshebel Druck Schnellspanner Lenkerausrichtung Sattelausrichtung Akku ist verriegelt Radüberprüfung Überprüfung Rahmenzustand (einschließlich Schweißnähte auf Risse) Kette reinigen und schmieren Prüfung Bremsbeläge Gabeln schmieren Bremsen und Kabel schmieren Klappmechanismus schmieren Überprüfen Sie alle Schrauben- und...
-
Seite 27: Fehlersuche
Wie kann ich meine Akkukapazität testen? ● Bitte setzen Sie sich mit NCM in Verbindung, um die Rücksendung des Akkus zu Testzwecken zu vereinbaren. Wenn der Akku innerhalb des ersten Jahres (ab Kaufdatum) eine Kapazität von über 85% aufweist, haften Sie für die Rücksend- ung. -
Seite 28: Definition Von Manipulationen Und Empfehlungen
Bitte fügen, entfernen oder ändern Sie keine Bestandteile ihres Fahrrades in irgendeiner Art und Weise. Suchen Sie einen geschulten Fahrradmonteur auf, falls notwendig. Des weiteren empfehlen wir Ihnen uns (NCM) vorab zu kontaktier- en, bevor Sie Bestandteile ändern oder hinzufügen, um die Sicherheit des Fahrens zu gewährleisten. -
Seite 29: Technische Daten
Höchstgeschwi- 25 km/h ndigkeit Um die Anforderungen unserer Kunden so gut wie möglich zu erfüllen, behält sich NCM das Recht vor, die Eigenschaften seiner Produkte jederzeit ohne Vorankündigung zu ändern. Bitte wenden Sie sich an einen autorisierten NCM-Lieferanten. 8. GARANTIE Ihr NCM E-Fahrrad wird mit einer eingeschränkten Garantie geliefert. - Seite 32 NCM Bikes GmbH Eckenerstraße 3 30179 Hannover Deutschland Tel.: +49 511 - 897 938 22 Fax: +49 511 - 897 938 29 info@ncmbikes.com www.ncmbikes.com HDE10...
