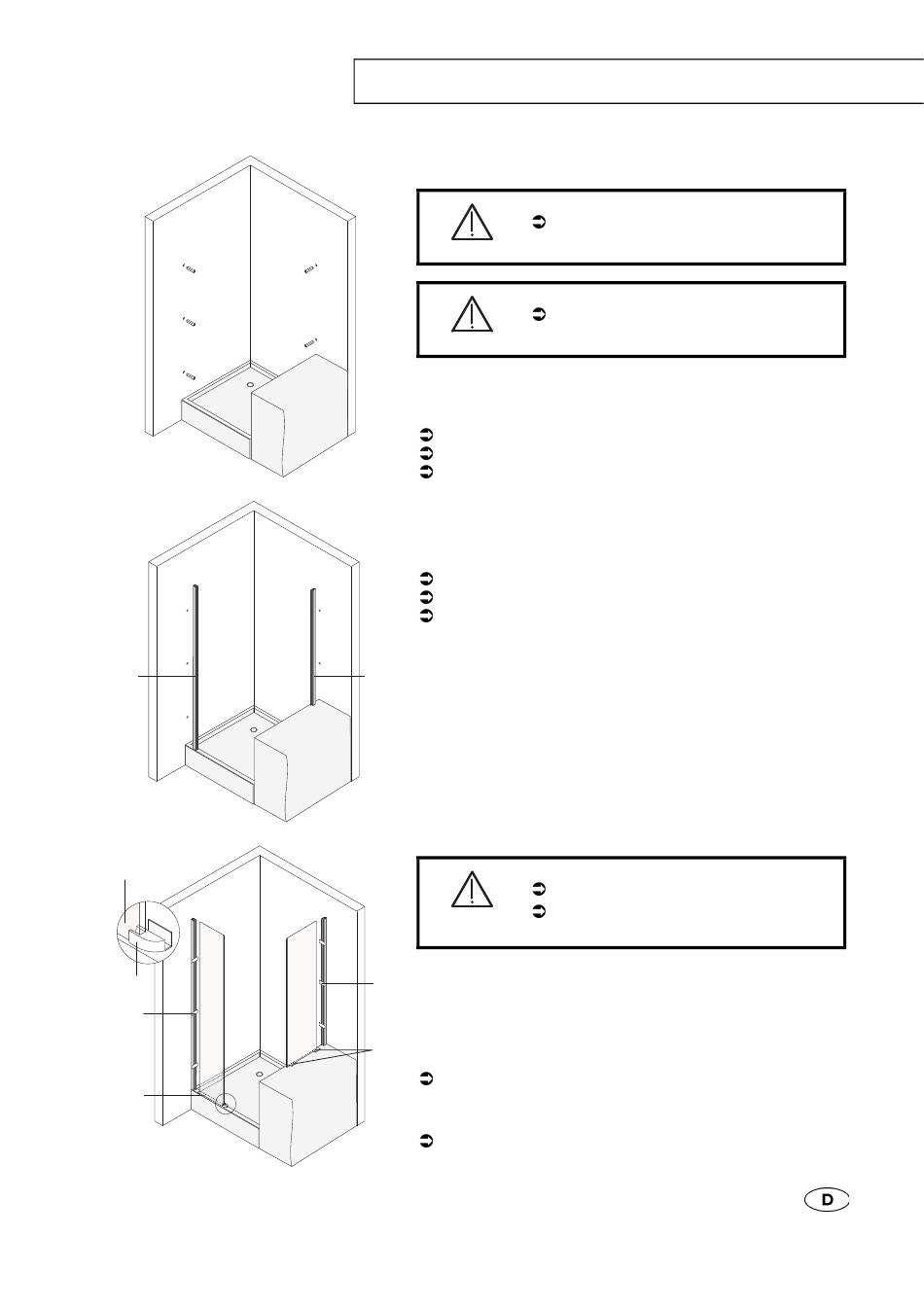

MONTAGE DER DUSCHE
Befestigungslöcher für Wandprofil bohren und dübeln
Bruch der Fliesen durch Schlagbohrmaschine!
Vorsicht
Verletzungsgefahr und Beschädigungen!
Warnung
Bild: Variante 489 Wannenanschluss
Befestigungslöcher wie folgt bohren:
Mit geeignetem Werkzeug Befestigungslöcher bohren.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
Wandprofil montieren
Wandprofil wie folgt montieren:
Länge der Wandprofile beachten.
Sicherstellen, dass Bolzen des Wandprofils oben ist.
Wandprofil 1 mit mitgelieferten Befestigungsschrauben anschrau-
ben.
1
Bild: Variante 489 Wannenanschluss
Festteil in Wandprofil einsetzen
Glas platzt ab!
Vorsicht
Bild: Variante 489 Wannenanschluss
3
Hinweis
Bei Strukturglasscheiben, Scheibe so montieren, dass Struktur außen ist.
Bei Scheiben mit Siebdruck, Scheiben so montieren, dass Siebdruck außen
4
ist.
3 PVC-Klebestreifen 3 mittig an hintere Längskante des Festteils kle-
ben.
Bei Festteil neben Tür:
Flügelführung 2 an untere Kante des Festteils 1 stecken.
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Festteil vorsichtig in Wandprofil einsetzen.
Sicherstellen, dass die Tür nicht auf die Duschwanne
fällt.
