1

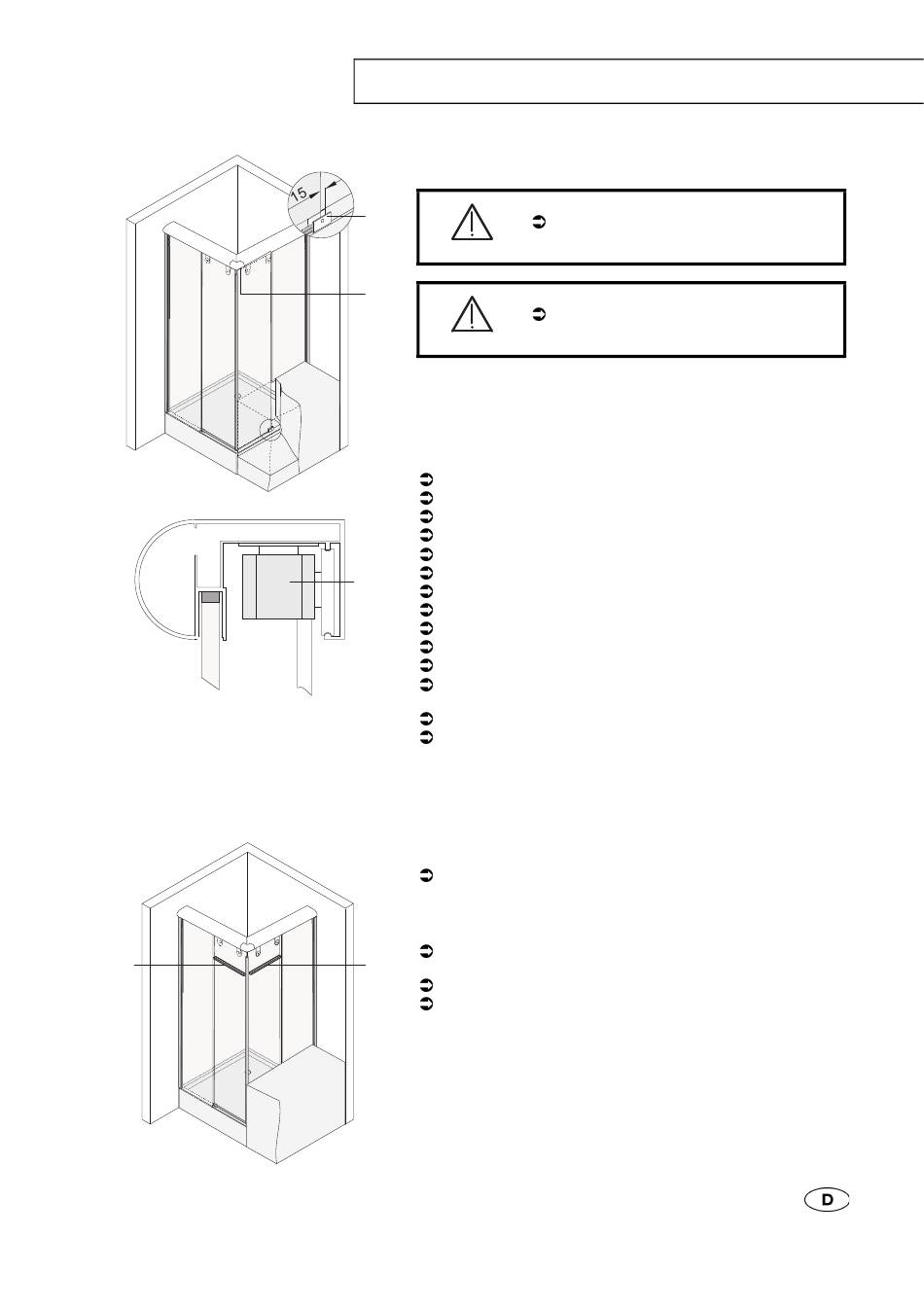

MONTAGE DER DUSCHE
Flügelführung an Badewanne montieren
Bruch der Fliesen durch Schlagbohrmaschine!
1
Vorsicht
2
Verletzungsgefahr und Beschädigungen!
Warnung
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Varianten 487 Wannenan-
schluss Einstieg links, 487 Wannenanschluss Einstieg rechts, 489 Wan-
nenanschluss.
Bild: Variante 489
Tür bis zum Anschlag an Putzstopper vorfahren.
Flügelführung 1 unten von hinten auf Tür schieben.
Flügelführung 1 nach hinten 15 mm überstehen lassen.
Umriss der Flügelführung an Badewanne anzeichnen.
Putzstopper 2 hochdrücken und verdrehen.
Tür vollständig ausfahren.
2
Befestigungsloch mit Flügelführung anzeichnen.
Befestigungsloch ankörnen.
Mit geeignetem Werkzeug Befestigungsloch bohren.
Dübel in Befestigungsloch stecken.
Sicherstellen, dass der Dübel bündig mit der Wand abschließt.
Flügelführung 1 mit mitgelieferten Befestigungsschrauben anschrau-
ben.
Tür in Flügelführung 1 schieben.
Putzstopper 2 herausdrehen.
Clipsleisten aufstecken
Clipsleisten 1 in Glasnut des Oberrahmens drücken.
Glasdusche Ausrichten
Holzunterlagen unter vormontierten Festteilen gegen 3 mm PVC-
1
Unterlagen tauschen.
Prüfen ob Türen korrekt schließen und ggf. erneut ausrichten.
Sicherstellen, dass die Glasdusche parallel zum Wannenrand ausge-
richtet ist und die Magnetleisten korrekt anliegen bzw. die Grifflei-
sten korrekt schließen.
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
11
