Inhaltszusammenfassung für Sprinz OMEGA 019

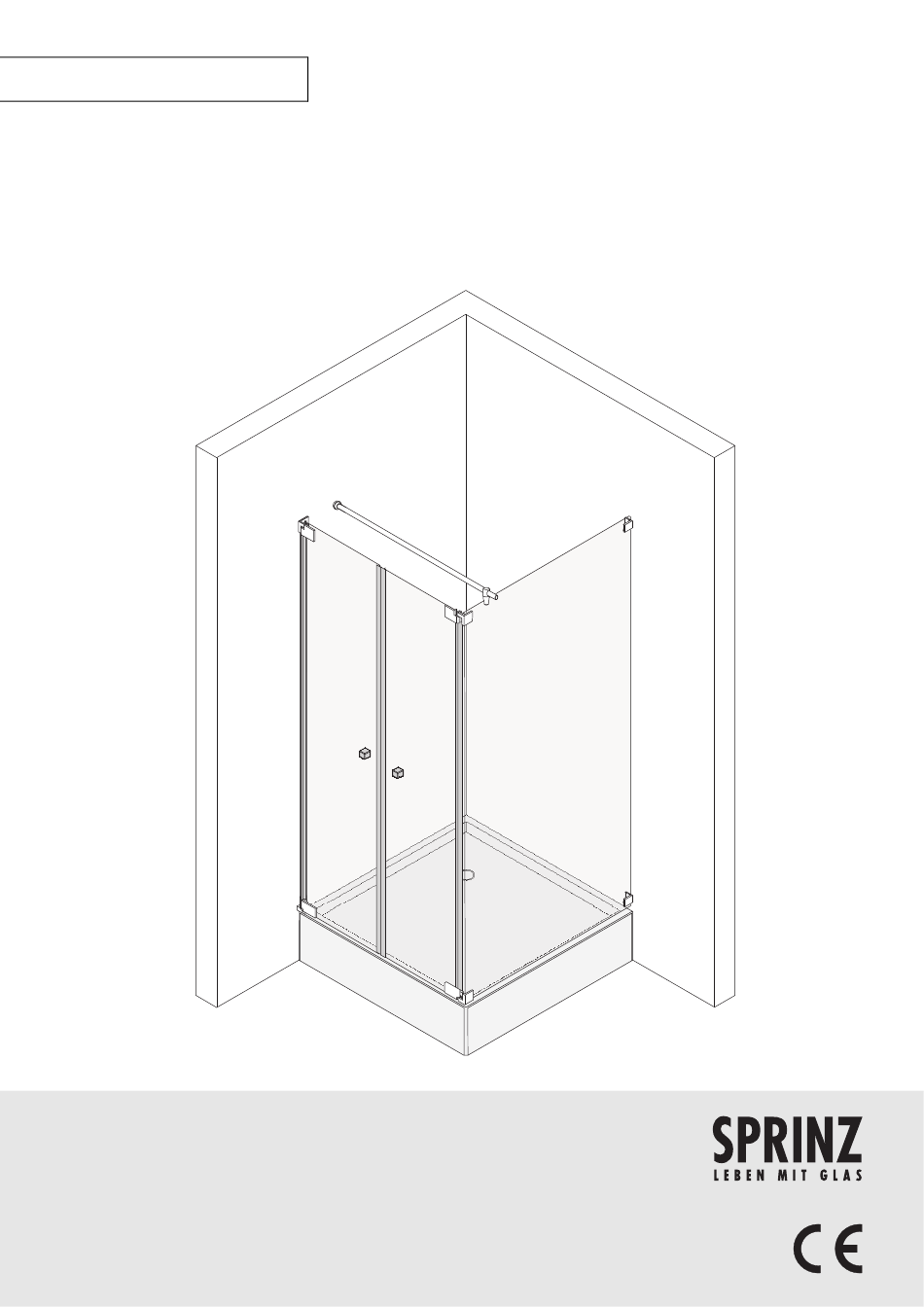

- Seite 1 M O N T A G E A N L E I T U N G . OMEGA T y p 0 1 9...
- Seite 2 Abstufung der Warnhinweise Typ 019 2-Seiten Typ 019 3-Seiten Warnhinweise unterscheiden sich nach der Art der Gefahr durch folgende Signalworte: Bodenebener Einbau ist nach Rücksprache mit SPRINZ mög- lich. Vorsicht warnt vor einer Sachbeschädigung. Warnung warnt vor einer Körperverletzung. Lieferumfang Gefahr warnt vor einer Lebensgefahr.
-
Seite 3: Zusätzliches Werkzeug
MONTAGE DER DUSCHE Montage der Dusche 4.3 Typ 019 3-Seiten Es sind enthalten: Voraussetzung 2 Festteile Voraussetzung für eine schnelle und saubere Montage: 2 Türen 4 Scharniere Glas-Glas 90° Lieferumfang prüfen auf 4 Wandwinkel (4 direkte Wandbefestigungen eckig oder Vollständigkeit, 2 Wandprofile) ordnungsgemäßen Zustand, 2 Griffe... - Seite 4 MONTAGE DER DUSCHE Übersicht Legende Typ 019 2-Seiten links: 1. Scharnier Glas-Wand 90° 2. Streifdichtung 3. Tür 4. Griff 5. Magnetleiste 6. Scharnier Glas-Glas 90° 7. Festteil 8. Wandwinkel Legende Typ 019 2-Seiten rechts: 1. Wandwinkel 2. Festteil 3. Scharnier Glas-Glas 90° 4.
- Seite 5 MONTAGE DER DUSCHE Legende Scharniere Glas-Wand 90°: 1. Bolzen 2. Gewindestift 3. Schraubkappe 4. Klemmschraube 5. Konus 6. Ring 7. Kappe 8. unteres Scharnier 9. oberes Scharnier Legende Scharniere Glas-Glas 90°: 1. Bolzen 2. Gewindestift 3. Schraubkappe 4. Klemmschraube 5. Konus 6.
- Seite 6 MONTAGE DER DUSCHE Wandwinkel an Festteil schrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung direkte Wandbefestigung eckig. Wandwinkel wie folgt verschrauben: Wandwinkel mit Aussparung vollständig auf Festteil schieben. Wandwinkel an Festteil schrauben.
- Seite 7 MONTAGE DER DUSCHE Streifdichtung auf Tür stecken Streifdichtung 1 auf Anschlagseite der Tür 2 stecken. Sicherstellen, dass die Streifdichtung über die gesamte Länge auf der Glaskante anliegt. Bei Bedarf Streifdichtung oben kürzen. Hinweis Diesen Arbeitsschritt jeweils an beiden Türen ausführen. Magnetleisten auf Tür stecken Magnetleisten 2 von vorn auf Tür 1 stecken.
- Seite 8 MONTAGE DER DUSCHE Wasserablaufprofil auf Tür stecken Wasserablaufprofil 2 von unten auf Tür 1 stecken. Sicherstellen, dass die Ablaufkante nach innen zeigt. Sicherstellen, dass das Wasserablaufprofil 2 mit der Ausklinkung an der Magnetleiste bzw. Streifdichtung bündig anliegt. Bei Bedarf Wasserablaufprofil kürzen. Hinweis Diesen Arbeitsschritt jeweils an beiden Türen ausführen.
- Seite 9 MONTAGE DER DUSCHE Befestigungslöcher Festteil bohren und dübeln Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung direkte Wandbefestigung eckig. Bei Typ 019 2-Seiten ausschießlich an einer Seite bohren. Anschlagseite auf Glasplan beachten.
- Seite 10 MONTAGE DER DUSCHE Festteile ausrichten und verschrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung direkte Wandbefestigung eckig. Festteile wie folgt verschrauben: Festteile mit längerer Wasserwaage 1 ausrichten. Wandwinkel an Wand mit Langloch im Wandwinkel ausrichten.
- Seite 11 MONTAGE DER DUSCHE Bohrlöcher entsprechend Bemaßung anzeichnen. Hinweis Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas auf Glasskizze Bei Angabe Einrückmaß auf Glasskizze: xx = Einrückmaß auf Glasskizze + 36,5 mm Bei Angabe Außenkannte Glas auf Glasskizze: Bohrlöcher von Außenkannte Glas 36,5 mm nach innen anzeichnen. Bohrlöcher ankörnen.
- Seite 12 MONTAGE DER DUSCHE Türen montieren und ausrichten Glas platzt ab! Tür vorsichtig in Scharnier einsetzen. Sicherstellen, dass die Tür nicht auf die Duschwanne Vorsicht fällt. Bei Typ 019 2-Seiten Türen wie folgt montieren und ausrichten: Tür in unteres Scharnier stellen. Obere Scharniere ausrichten.
- Seite 13 MONTAGE DER DUSCHE Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 14 MONTAGE DER DUSCHE Glasschwert montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 15 MONTAGE DER DUSCHE Haltestange Glas-Wand montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 16 MONTAGE DER DUSCHE Haltestange Glas-Glas montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 17 MONTAGE DER DUSCHE Festteile außen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen Festteil und Wand. Duschwanne und Festteil. Bild:Typ 019 3-Seiten Türen fixieren Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausreichend trocknet. Hinweis Die Fixierzeit variiert je nach Dichtstoff. Angaben des Silikonherstellers beachten.
- Seite 18 MONTAGE DER DUSCHE Bild: Typ 019 3-Seiten...
- Seite 20 Joh. Sprinz GmbH & Co. KG Postfach 2148 D-88192 Ravensburg TELEFON +49 751 5 60 80-0 +49 751 5 44 09 INTERNET www.sprinz-showers.com E-MAIL info@sprinz-showers.com...
