MONTAGE DER DUSCHE
1
6
Lotrechtigkeit der Duschwanne prüfen
Lotrechtigkeit der Duschwanne wie folgt prüfen:
Höchsten Eckpunkt der Duschwanne ermitteln.
Niedrigsten Eckpunkt der Duschwanne ermitteln.
Bei Montage:
Am höchsten Eckpunkt der Duschwanne kurzes Wandprofil montie-
ren.
Am niedrigsten Eckpunkt der Duschwanne langes Wandprofil mon-
tieren.
Sicherstellen, dass Bolzen des Wandprofils oben ist.
Scheibe entsprechend Glasplan wählen.
Befestigungslöcher für Wandprofil anzeichnen
Verletzungsgefahr und Beschädigungen!
Warnung

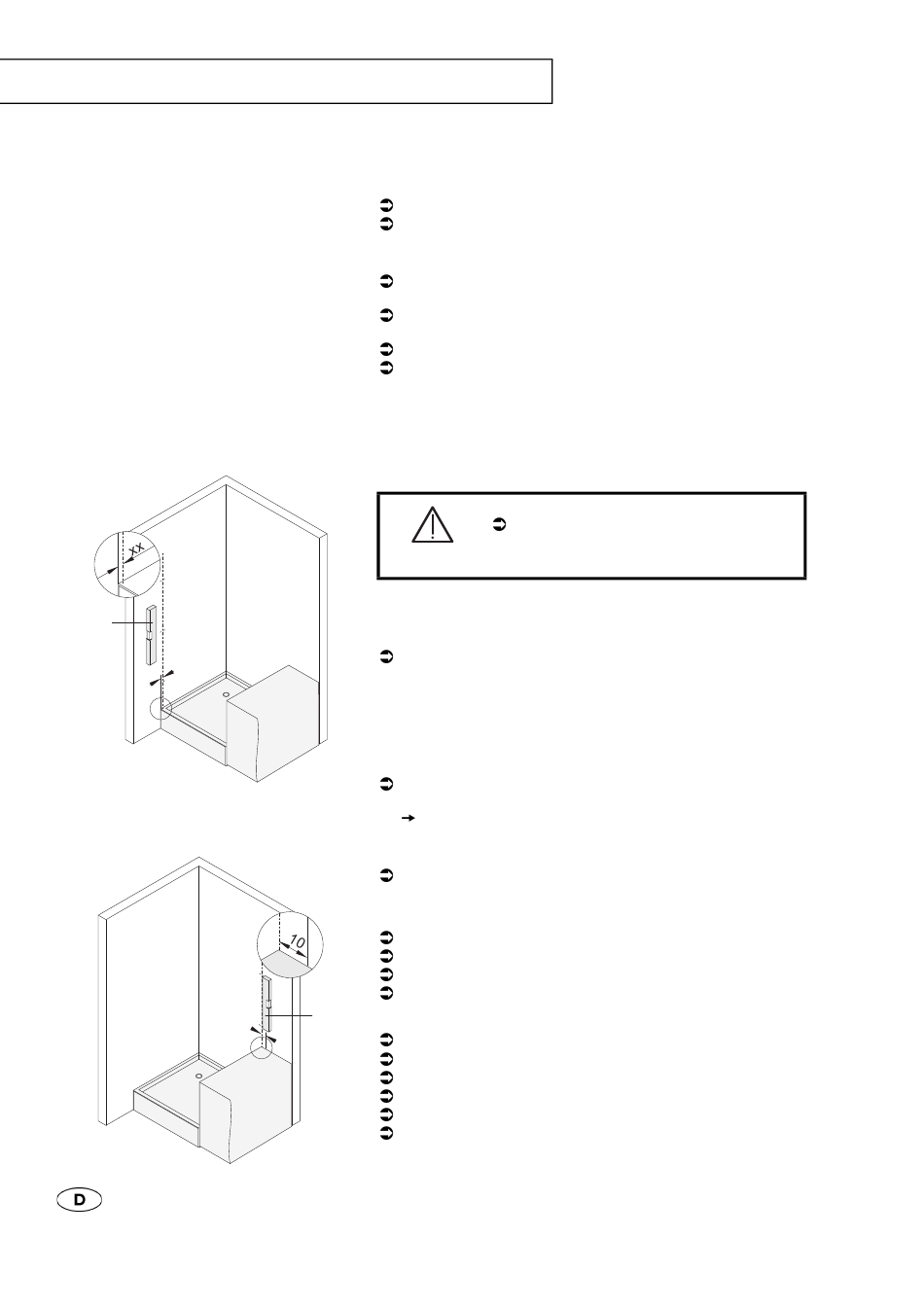

Bild: Variante 489 Wannenanschluss
Befestigungslöcher wie folgt anzeichnen:
Befestigungslöcher mit längerer Wasserwaage 1 anzeichnen.
Hinweis
Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas auf
Glasskizze
Bei Angabe Einrückmaß auf Glasskizze:
Ausrichtlinie mit folgendem Abstand vom Wannenrand
anzeichnen:
xx = Einrückmaß auf Glasskizze + 4 mm
Bei Angabe Außenkannte Glas auf Glasskizze:
Ausrichtlinie von Außenkannte Glas 4 mm nach innen anzeich-
nen.
Länge der Wandprofile beachten.
Sicherstellen, dass Bolzen des Wandprofils oben ist.
Befestigungslöcher mit Wandprofilen anzeichnen.
Befestigungslöcher ankörnen.
1
Befestigunglöcher auf Badewanne wie folgt anzeichnen:
Länge der Wandprofile beachten.
Sicherstellen, dass Bolzen des Wandprofils oben ist.
Befestigungslöcher mit längerer Wasserwaage 1 anzeichnen.
Befestigungslöcher 10 mm vom Badewannenrand anzeichnen.
Befestigungslöcher mit Wandprofilen anzeichnen.
Befestigungslöcher ankörnen.
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
löcher liegen.
