Miele CSDA 1010 Gebrauchs- Und Montageanweisung Seite 35

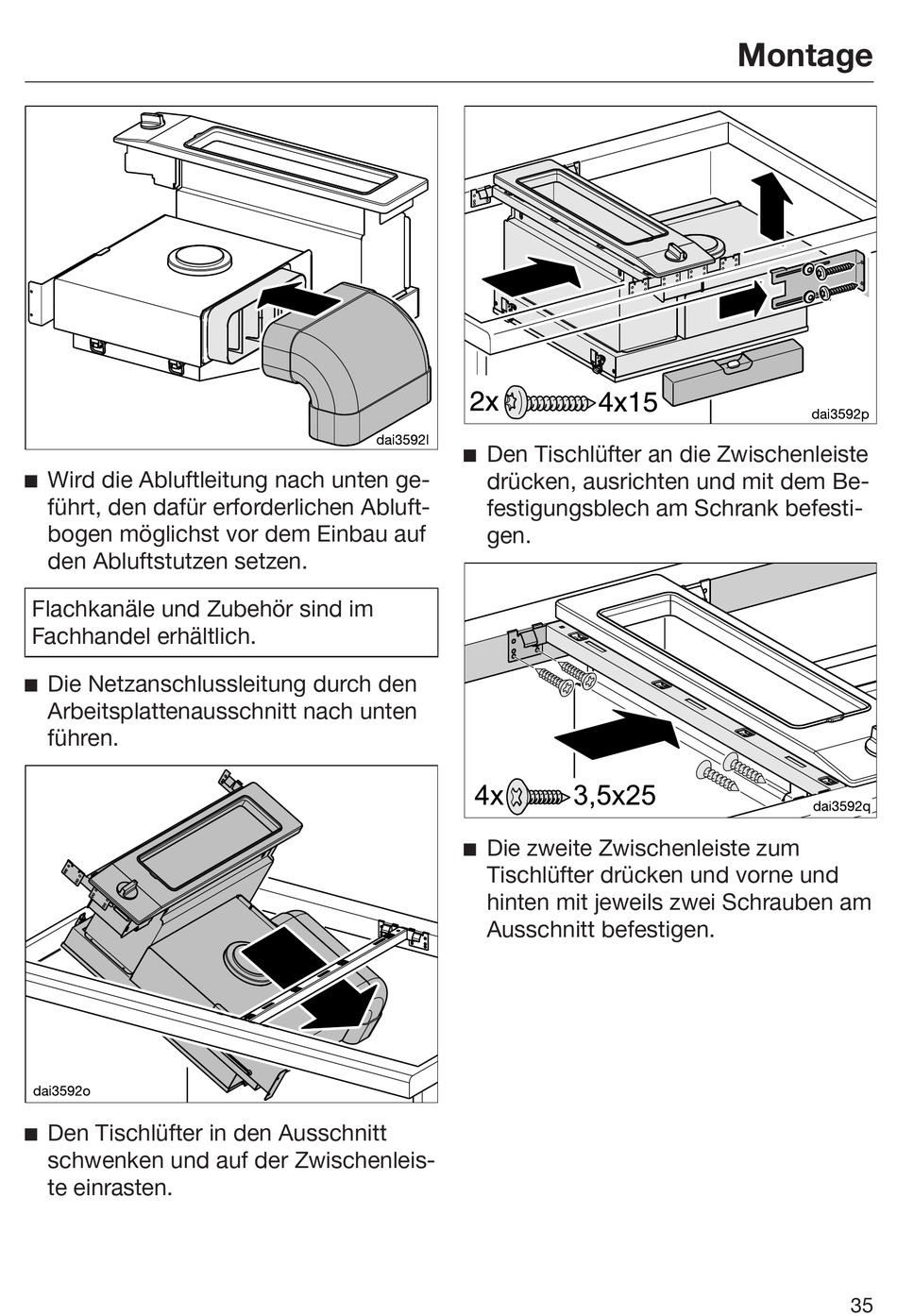

 Wird die Abluftleitung nach unten ge-
führt, den dafür erforderlichen Abluft-
bogen möglichst vor dem Einbau auf
den Abluftstutzen setzen.
Flachkanäle und Zubehör sind im
Fachhandel erhältlich.
 Die Netzanschlussleitung durch den
Arbeitsplattenausschnitt nach unten
führen.
 Den Tischlüfter in den Ausschnitt
schwenken und auf der Zwischenleis-
te einrasten.
 Den Tischlüfter an die Zwischenleiste
drücken, ausrichten und mit dem Be-
festigungsblech am Schrank befesti-
gen.
 Die zweite Zwischenleiste zum
Tischlüfter drücken und vorne und
hinten mit jeweils zwei Schrauben am
Ausschnitt befestigen.
