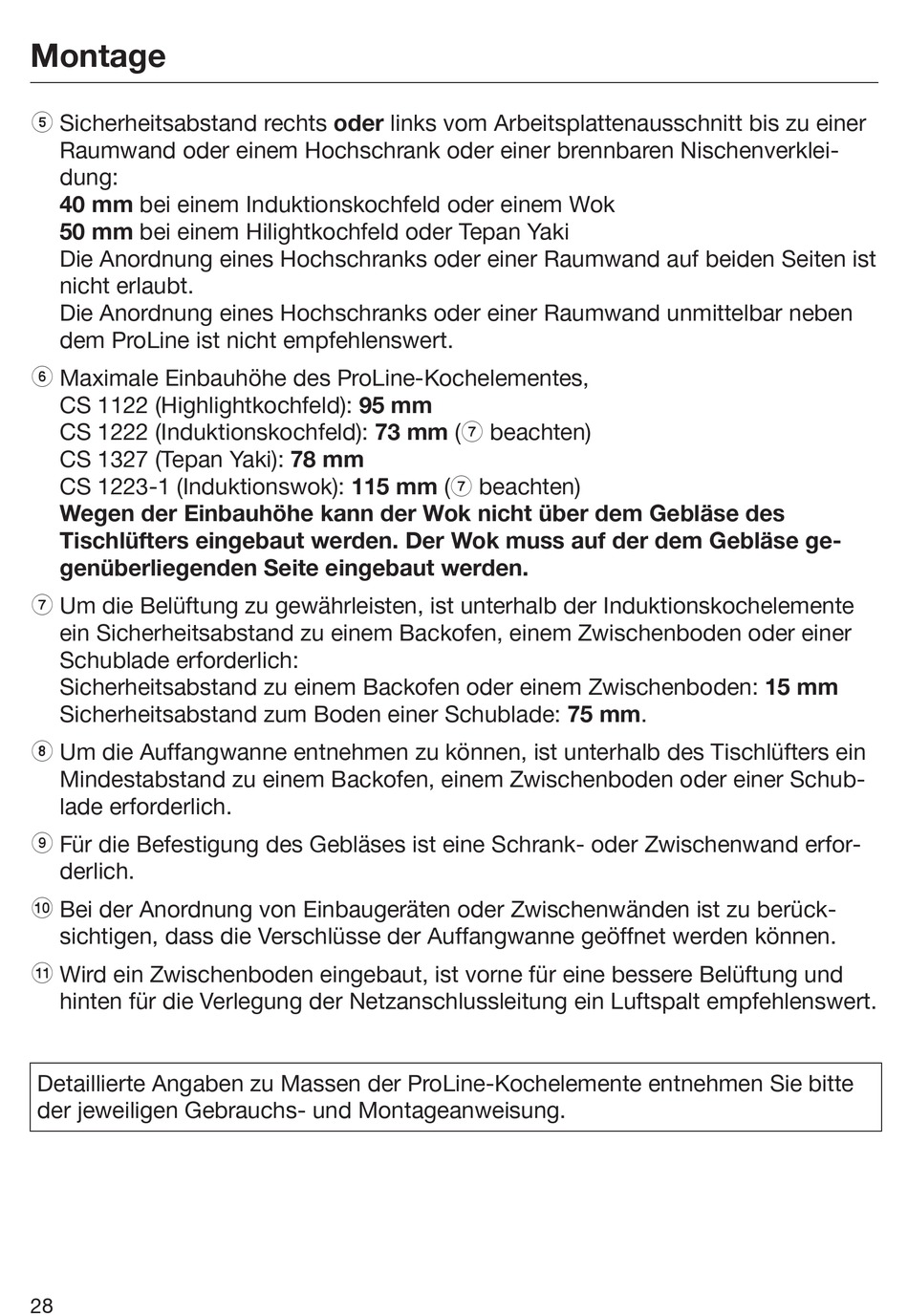

Miele CSDA 1010 Gebrauchs- Und Montageanweisung Seite 28

Montage
e Sicherheitsabstand rechts oder links vom Arbeitsplattenausschnitt bis zu einer
Raumwand oder einem Hochschrank oder einer brennbaren Nischenverklei-
dung:
40 mm bei einem Induktionskochfeld oder einem Wok
50 mm bei einem Hilightkochfeld oder Tepan Yaki
Die Anordnung eines Hochschranks oder einer Raumwand auf beiden Seiten ist
nicht erlaubt.
Die Anordnung eines Hochschranks oder einer Raumwand unmittelbar neben
dem ProLine ist nicht empfehlenswert.
f Maximale Einbauhöhe des ProLine-Kochelementes,
CS 1122 (Highlightkochfeld): 95 mm
CS 1222 (Induktionskochfeld): 73 mm (g beachten)
CS 1327 (Tepan Yaki): 78 mm
CS 1223-1 (Induktionswok): 115 mm (g beachten)
Wegen der Einbauhöhe kann der Wok nicht über dem Gebläse des
Tischlüfters eingebaut werden. Der Wok muss auf der dem Gebläse ge-
genüberliegenden Seite eingebaut werden.
g Um die Belüftung zu gewährleisten, ist unterhalb der Induktionskochelemente
ein Sicherheitsabstand zu einem Backofen, einem Zwischenboden oder einer
Schublade erforderlich:
Sicherheitsabstand zu einem Backofen oder einem Zwischenboden: 15 mm
Sicherheitsabstand zum Boden einer Schublade: 75 mm.
h Um die Auffangwanne entnehmen zu können, ist unterhalb des Tischlüfters ein
Mindestabstand zu einem Backofen, einem Zwischenboden oder einer Schub-
lade erforderlich.
i Für die Befestigung des Gebläses ist eine Schrank- oder Zwischenwand erfor-
derlich.
j Bei der Anordnung von Einbaugeräten oder Zwischenwänden ist zu berück-
sichtigen, dass die Verschlüsse der Auffangwanne geöffnet werden können.
k Wird ein Zwischenboden eingebaut, ist vorne für eine bessere Belüftung und
hinten für die Verlegung der Netzanschlussleitung ein Luftspalt empfehlenswert.
Detaillierte Angaben zu Massen der ProLine-Kochelemente entnehmen Sie bitte
der jeweiligen Gebrauchs- und Montageanweisung.
28
