Tischlüfter Einsetzen; Arbeitsplatte Vorbereiten - Miele CSDA 1010 Gebrauchs- Und Montageanweisung

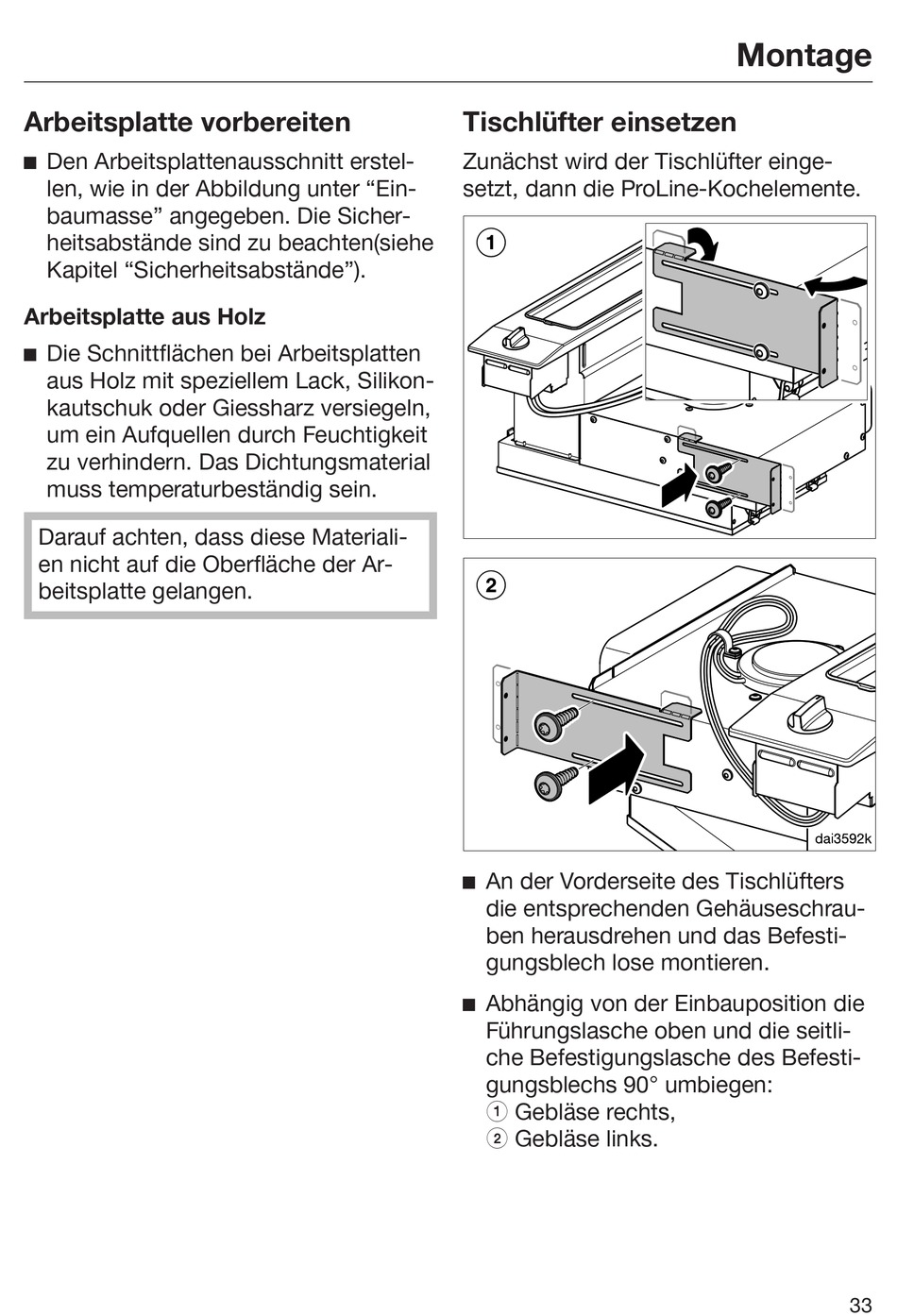

Arbeitsplatte vorbereiten

 Den Arbeitsplattenausschnitt erstel-
len, wie in der Abbildung unter "Ein-
baumasse" angegeben. Die Sicher-
heitsabstände sind zu beachten(siehe
Kapitel "Sicherheitsabstände").
Arbeitsplatte aus Holz
 Die Schnittflächen bei Arbeitsplatten
aus Holz mit speziellem Lack, Silikon-
kautschuk oder Giessharz versiegeln,
um ein Aufquellen durch Feuchtigkeit
zu verhindern. Das Dichtungsmaterial
muss temperaturbeständig sein.
Darauf achten, dass diese Materiali-
en nicht auf die Oberfläche der Ar-
beitsplatte gelangen.
Tischlüfter einsetzen
Zunächst wird der Tischlüfter einge-
setzt, dann die ProLine-Kochelemente.
 An der Vorderseite des Tischlüfters
die entsprechenden Gehäuseschrau-
ben herausdrehen und das Befesti-
gungsblech lose montieren.
 Abhängig von der Einbauposition die
Führungslasche oben und die seitli-
che Befestigungslasche des Befesti-
gungsblechs 90° umbiegen:
a Gebläse rechts,
b Gebläse links.
Montage
33
