Die Sicherungsbolzen an der Antriebseinheit werden gelöst, in dem die Hebel links und rechts in vertikale Richtung
nach oben gedreht werden, wobei sie in einer kleinen Kerbe einrasten (siehe Bild 7). Die Antriebseinheit wird bis
vorn in die Führungen am Rollstuhl geschoben und mit den Sicherungsbolzen gesichert. Hierzu werden die Hebel
der Sicherungsbolzen wieder um 180 Grad nach unten gedreht, die innenliegenden Bolzen müssen in die Löcher
an der Antriebsaufnahme rutschen (der Hebel rutscht hierbei ganz nach vorn auf der schrägen Anlagefläche).
(Siehe Bild 8).

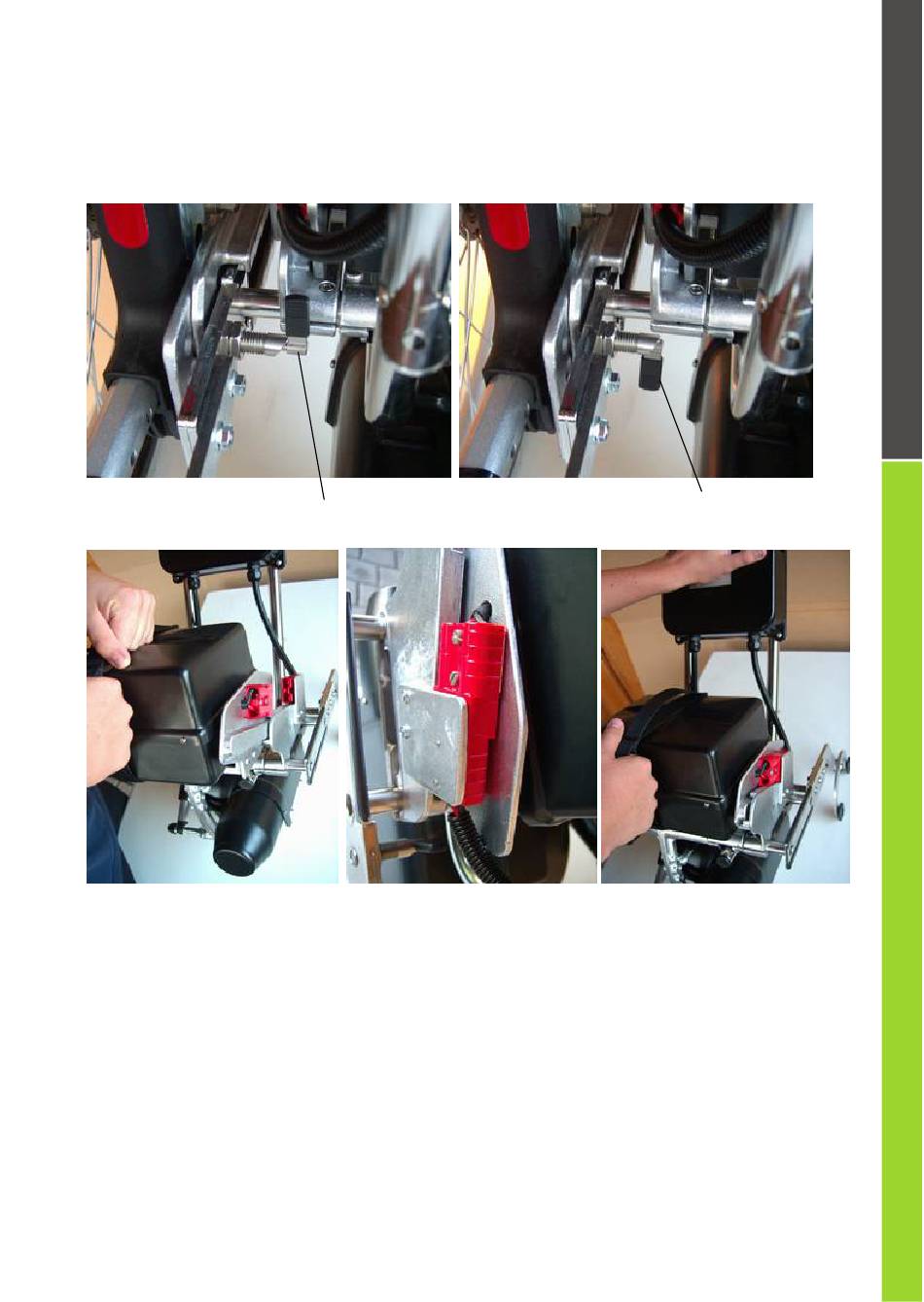

Bild 7: Hebel v. linkem Sicherungsbolzen oben, geöffnet
Bild 8: Hebel v. linkem Sicherungsbolzen unten,
geschlossen
Bild 9 Einsetzen des Akkus
Bild 10 Fester Sitz der Stecker
Bild 11 Herausnehmen des Akkus
Der Akkupack wird mittels der 2 Schlaufengriffe in die Halteschienen gesetzt und so weit hineingeschoben, bis die
roten Stecker fest ineinander stecken ( siehe Bild 9,10 u. 11). Das Herausnehmen des Akkus erfolgt mit einer
Hand, wobei die 2. Hand den Push XL abstützt. Der Akku wird schräg nach vorn herausgezogen.
Der Zusatzakku unter dem Sitz ( Bild 13a ) hat eine Thermosicherung, deren Einschaltknopf durch eine
wasserdichte Hülle geschützt ist. In äußerst seltenen Fällen kann es zu einer thermischen Überlastung kommen
und die Thermosicherung springt heraus. Nach kurzer Wartezeit kann der schwarze Stift unter der
Klarsichtabdeckung wieder eingedrückt werden.
