Heymer Push XL Bedienungsanweisung Seite 3

linke Lochplatte rechte Lochplatte

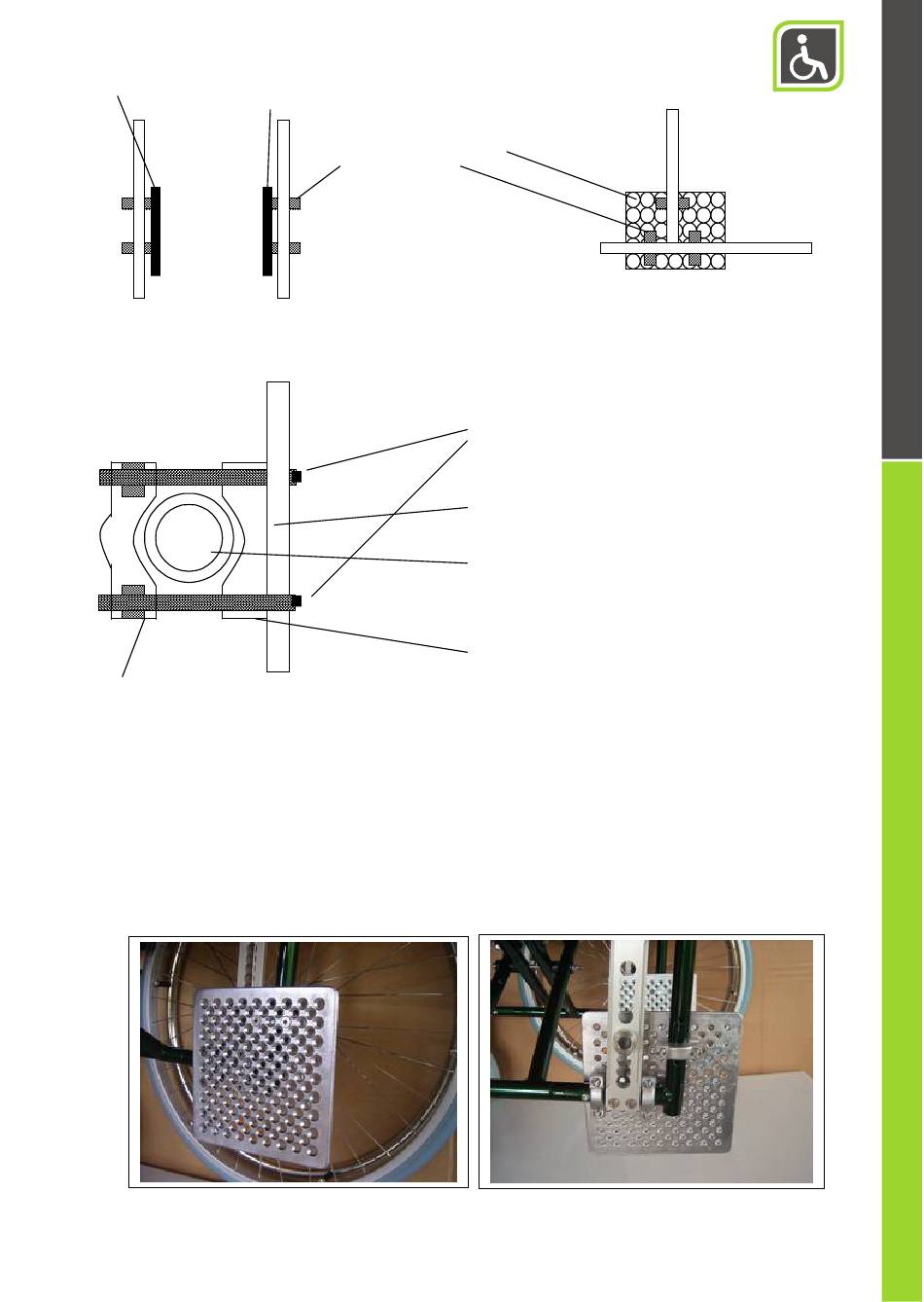

Abb. 2 Lochplatten innen am Seitenrahmen des Rollstuhles
Äußere Rohrhalterung mit Gewindemutter
Abb. 3 Montage der inneren u. äußeren Rohrschelle mit Lochplatte am linken Rohrrahmen
Die Lochplatten werden von innen gegen den Seitenrahmen geschraubt. Die Rohrhalterung ohne Gewindemutter
kommt zwischen Rohr und Platte, die Imbusschraube wird von der Innenseite des Rollstuhls durch die Platte, durch
die Rohrhalterung innen in die äußere Rohrhalterung mit eingelegter Sicherheitsmutter verschraubt. Die Schrauben
müssen gleichmäßig mit einem Drehmoment von 4 Nm angezogen werden (siehe Abb.3, Bild 1 u. 2).
Bei Rollstühlen mit Trommelbremsen oder Steckachsen kann es vorkommen, daß die Lochplatten beschnitten oder
ausgeschnitten werden müssen. Dies hat keinen Einfluß auf die Festigkeit, wenn die Lochplatte mit den
zugehörigen Rohrschellen am Seitenrahmen befestigt wird, wie oben gezeigt.
Bild 1: Lochplatte von innen
rechte Lochplatte
Rohrhalterung
Imbusschraube m. Senkkopf M6x45
Lochplatte am linken Seitenrahmen innen
Rohr des Seitenrahmens vom Rollstuhl
Innere Rohrhalterung ohne Gewindemutter
Bild 2: Lochplatte von außen (ohne Rad)
- 3 -
