Heymer Push2

Inhaltsverzeichnis

***********************************************************************************************************************************
Rehatechnik Heymer GmbH # Von Siemensstr. 15 a # 59757 Arnsberg
***********************************************************************************************************************************
Stand November 2013
- 1 -
Rehatechnik Heymer GmbH
Telefon
0 29 32 - 9 02 20 - 0
Von-Siemens-Straße 15a
Telefax
0 29 32 - 9 02 20 - 69
D-59757 Arnsberg

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Heymer Push2

  • Seite 1: Inhaltsverzeichnis

    3. Bedienungsanweisung 4. Fehlerbestimmung 5. Wartung und Prüfung 6. Warnhinweise 7. Technische Daten *********************************************************************************************************************************** Rehatechnik Heymer GmbH # Von Siemensstr. 15 a # 59757 Arnsberg *********************************************************************************************************************************** Stand November 2013 - 1 - Rehatechnik Heymer GmbH Telefon 0 29 32 - 9 02 20 - 0 Von-Siemens-Straße 15a...
  • Seite 2: Einsatzbereich

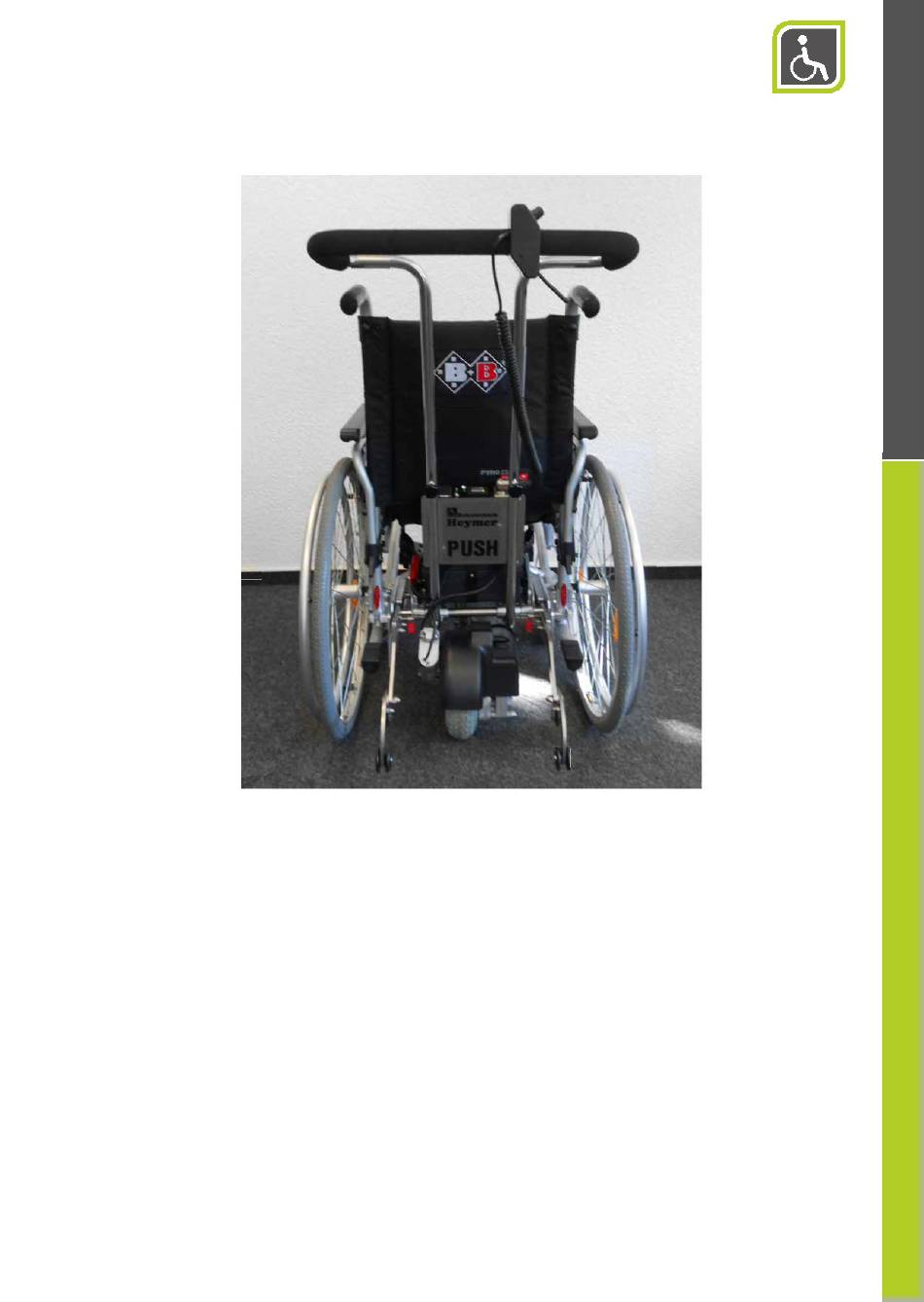

    Die elektrische Schiebehilfe Heymer Push wird zur Unterstützung der schiebenden Begleitperson eingesetzt. Mit Hilfe des Heymer Push können Rollstühle auch auf unbefestigten Wegen gefahren werden. Der Heymer Push bietet einen kräftigen Antrieb bergauf und bremst den Rollstuhl bergab gefühlvoll ab. Der Push gehört in die Kategorie A und darf die maximale Zuladung des Rollstuhles nicht überschreiten.
  • Seite 3 Rohrschellen am Seitenrahmen befestigt wird, wie oben gezeigt. Bild 1: Lochplatte von innen Bild 2: Lochplatte von außen (ohne Rad) - 3 - Rehatechnik Heymer GmbH Telefon 0 29 32 - 9 02 20 - 0 Von-Siemens-Straße 15a Telefax...
  • Seite 4: Die Montage Der Motoraufnahme

    Antriebsaufnahmen gleiten und auch unter Last nicht verklemmen. Die Spannrohrhalter beidseitig fest anziehen. Bild 5, 5a: Antriebseinheit ohne Akku hinter Aufnahmen Bild 6: Spannrohrhalter zur Breitenverstellung - 4 - Rehatechnik Heymer GmbH Telefon 0 29 32 - 9 02 20 - 0 Von-Siemens-Straße 15a Telefax...
  • Seite 5 Stecker fest ineinander stecken ( siehe Bild 9,10 u. 11). Das Herausnehmen des Akkus erfolgt mit einer Hand, wobei die 2. Hand den Push abstützt. Der Akku wird schräg nach vorn herausgezogen. - 5 - Rehatechnik Heymer GmbH Telefon 0 29 32 - 9 02 20 - 0 Von-Siemens-Straße 15a...
  • Seite 6: Bedienungsanweisung

    Bedienungsanweisung muß vollständig gelesen und verstanden sein der Akkupack muß mit dem zugehörigem Ladegerät aufgeladen sein der Heymer Push muß fachgerecht montiert sein und alle Schrauben müssen fest angezogen sein bzw gesichert sein die Kippstützen müssen fest montiert und richtig eingestellt sein vor jeder neuen Fahrt muß...
  • Seite 7 Bild 15 Bild 16 2. Der Abbau erfolgt in umgekehrter Reihenfolge. Das Antriebsrad des Heymer Push hochfahren und dann den Push abschalten. Die Hebel der Sicherungsbolzen so weit nach oben drehen, bis diese in der Kerbe einrasten. Den Antrieb aus den Aufnahmehaltern ziehen, den Push einschalten und das Antriebsrad nach unten fahren.
  • Seite 8: Fehlerbestimmung

    Bürgersteigkante abkoppeln. Niemals mit Schwung über eine hohe Kante fahren! Wenn man ohne Antrieb fahren möchte, so schaltet man den Hebel an der Elektronikeinheit einfach nach hinten ( Schiebebetrieb ). Der Motor des Heymer Push wird vom Boden abgehoben, der Rollstuhl ist frei schiebbar (siehe Bild 12).
  • Seite 9: Wartung Und Prüfung

    5. Wartung und Prüfung Der Heymer Push ist aus nichtrostenden Materialien, Aluminium und Edelstahl zusammengesetzt. Das Antriebsrad ist aus PU geschäumtem Material und benötigt daher keineLuft. Der Heymer Push ist bei normalem Einsatz wartungsfrei. Die Akkus sind wartungsfrei. Vor jeder Fahrt mit dem Heymer Push muß die korrekte Ankopplung und Arretierung der Arretierungsbolzen überprüft werden.
