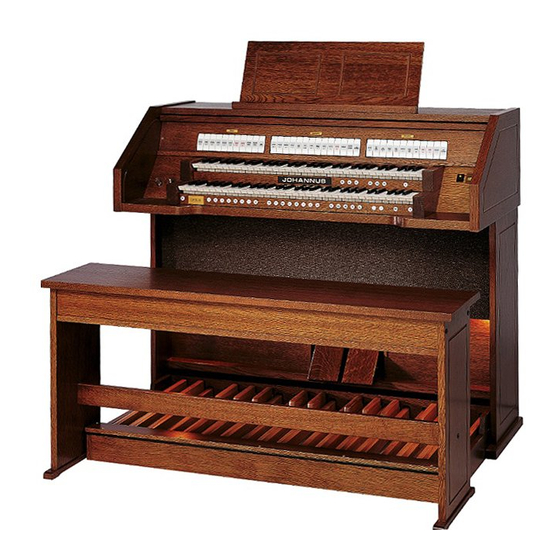

Johannus OPUS 15 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

B
J
ENUTZERHANDBUCH
OHANNUS
O
15, 25
35
PUS
UND

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Johannus OPUS 15

Inhaltszusammenfassung für Johannus OPUS 15

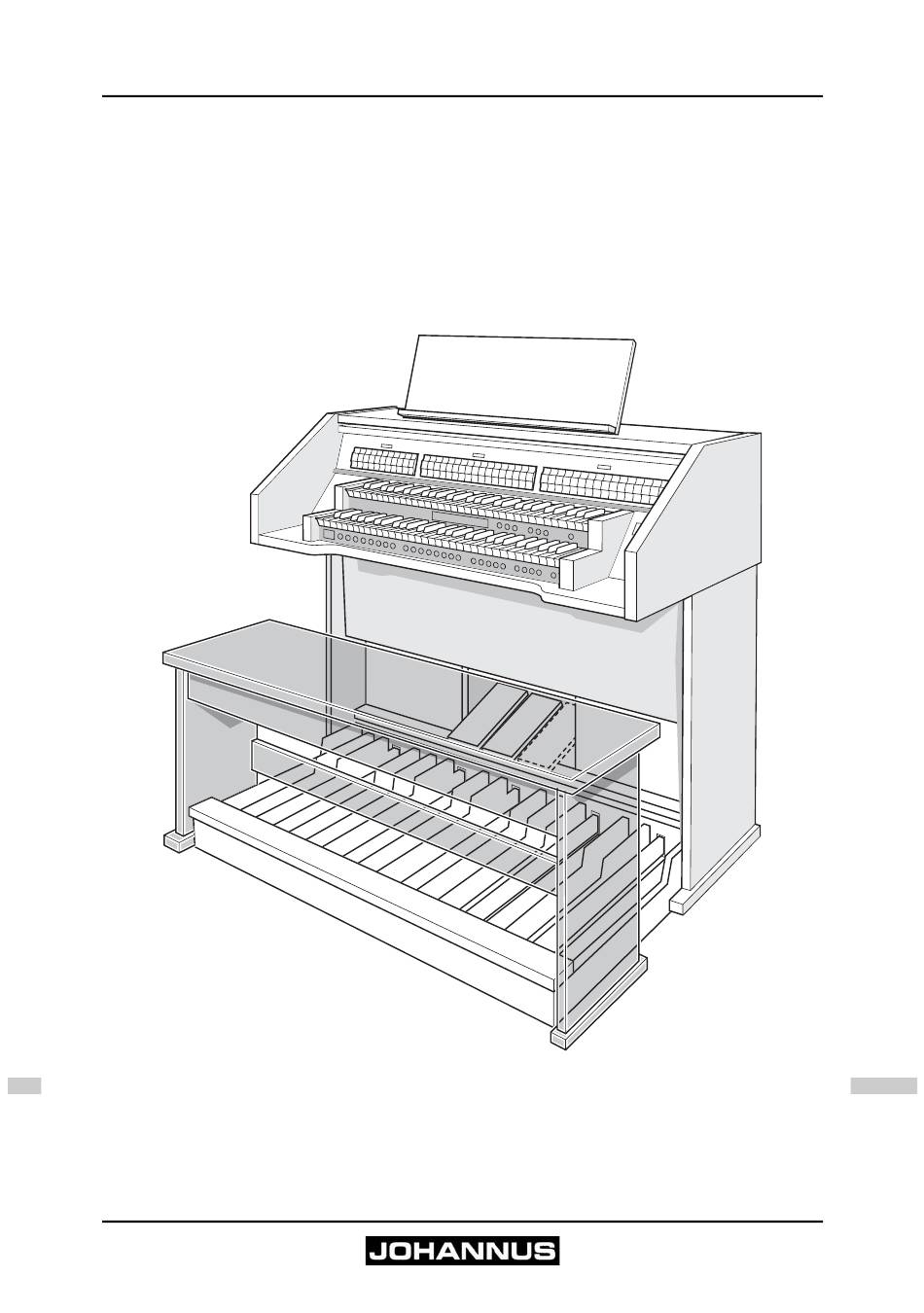

  • Seite 1 ENUTZERHANDBUCH OHANNUS 15, 25...
  • Seite 2 © 2005, Johannus Orgelbouw b.v. Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf ohne die vorherige schriftliche Zustimmung von Johannus Orgelbouw b.v. durch digitales Speichern, Nachdruck, Fotokopie, Mikrofilm, oder auf andere Weise und mit anderen Mitteln gleich welcher Art, vervielfältigt und/oder veröffentlicht...

  • Seite 3: Inhaltsverzeichnis

    Übersicht der Hauptkomponenten ....... . . 8 Übersicht der Knöpfe Opus 15 und 25 ......9 Übersicht der Knöpfe Opus 35 .
  • Seite 4 WARTUNG, STÖRUNGEN UND GARANTIE ..... . 27 Wartung ........... . . 27 5.1.1 Pflege Möbel .

  • Seite 5: Sicherheit

    Befolgen Sie die Hinweise und Vorschriften in dieser Anleitung. Bewahren Sie diese Anleitung für eine spätere Bezugnahme griffbereit bei der Orgel auf. Nur ein von Johannus Orgelbouw b.v. autorisierter Techniker darf die Orgel öffnen. Die Orgel enthält elektrostatisch empfindliche Komponenten. Die Garantie verfällt, wenn eine nicht dazu autorisierte Person die Orgel geöffnet hat.

  • Seite 6: Aufbau

    UFBAU Aufstellen und Anschließen 1. Stellen Sie die Orgel auf einem horizontalen und stabilen Untergrund auf. 2. Die Orgel muss etwas nach hinten geneigt aufgestellt werden. 3. Schieben Sie das Pedalplatte (A) gegen die Orgel (B) an. 4. Stellen Sie die Orgel gerade auf. 5.

  • Seite 7: Einschalten

    Einschalten Schalten Sie die Orgel mit dem Ein-/Aus-Schalter rechts neben den Manualen ein. Warten Sie ein paar Sekunden. Das Starten der Bedienungsfunktionen und Einstellungen kostet einige Zeit. Die Lämpchen der Ein-/Aus-Schalter und 0-Druckknopf leuchten auf und die Einstellungen werden auf dem Display angezeigt. Transport und Lagerung Achten Sie bei Transport und Lagerung auf Folgendes: Entfernen Sie das Notenpult und das Pedal der Orgel.

  • Seite 8: Beschreibung Der Orgel

    ESCHREIBUNG DER RGEL Übersicht der Hauptkomponenten Rolldeckel Registerschweller (Option) Rolldeckelschloss Schwelltritte Notenpult Pedal Lautsprecher Orgelbank...

  • Seite 9: Übersicht Der Knöpfe Opus 15 Und 25

    Übersicht der Knöpfe Opus 15 und 25 ROM. SYM. BAR. SOLO HYM.N TRIO ROM. SYM. BAR. SOLO HYM.N TRIO VOL. TRANS. MENU VOL. TRANS. MENU Pedalregister Spielhilfe Chorus Hauptwerkregister Spielhilfe Fix Accessories Hauptgruppe Intonationen Koppel Manual Bass und Cantus Firmus...

  • Seite 10: Übersicht Der Knöpfe Opus 35

    Übersicht der Knöpfe Opus 35 G H I ROM. SYM. BAR. SOLO HYM.N TRIO ROM. SYM. BAR. SOLO HYM.N TRIO VOL. TRANS. MENU VOL. TRANS. MENU Pedalregister - und + -Druckknöpfe Positivregister Spielhilfe Chorus Hauptwerkregister Spielhilfe Fix Accessories Hauptgruppe Intonationen Koppel Manual Bass und Cantus Firmus Untergruppe Intonationen...

  • Seite 11: Anschließen Und Einschalten Der Randapparatur

    MIDI MOD.: Das ist ein programmierbarer MIDI-Ausgang, an den beispielsweise ein Modul oder ein Expander angeschlossen werden kann. MIDI SEQ.: Das ist ein programmierbarer MIDI-Ausgang, an den beispielsweise ein Sequenzer oder PC (mit optional einem Johannus Intonations-Programm) angeschlossen werden kann.
  • Seite 12 AUX OUT: Das ist der Ausgang für den Anschluss eines externen (Stereo-)Verstärkers. EXT. REV.: Das ist ein Ausgang für den Anschluss eines externen Johannus-Orgel-Akustik-Systems. Das ist ein System, dass den räumlichen Effekt und die Klangfülle eines Konzertsaals oder einer Kathedrale imitiert.

  • Seite 13: Bedienung

    EDIENUNG Schwelltritte Schwelltritte regeln die Lautstärken der verschiedenen Werke, Hauptwerk/ Pedal und Schwellwerk/(Positiv) (Positiv ist nur bei einer Orgel mit drei Klaviaturen möglich). Akustik Durch den Drehregler Akustik entsteht ein digitaler Akustikeffekt. Dieser Effekt sorgt für eine räumliche Wiedergabe des Orgelklangs, der stufenlos geregelt werden kann.

  • Seite 14: Werkseitig Eingestellte Intonation

    Johannus erforderlich. 1. Schließen Sie die Orgel an einen PC an. Verwenden Sie dazu den MIDI SEQ.-Eingang. Siehe § 3.5. 2. Speichern Sie mithilfe des Intonationsprogramms von Johannus die Intonationsdaten auf dem PC. Rücksetzen auf die werkseitig eingestellte Intonation Die aktuellen Intonationsdaten gehen verloren, wenn die Daten nicht auf einem PC gespeichert werden.

  • Seite 15: Koppel

    Koppel Manualkoppel: Koppelt die Tasten des Schwellwerks vollständig an das Hauptwerk. Aktivieren Sie die Manualkoppel über die Registerwippe Schwellwerk - Hauptwerk, Positiv - Hauptwerk oder Schwellwerk - Positiv (nur bei einer Orgel mit drei Klaviaturen möglich). Pedalkoppel: Koppelt die Tasten des Hauptwerks oder des Schwellwerks vollständig an das Pedal.

  • Seite 16: Speichersperre

    Speichersperre Die Speichersperre sichert Ihre selbstgewählten Einstellungen. 1. Drehen Sie den Schlüsselschalter nach rechts, um den Speicher zu "offnen". Der SET-Druckknopf leuchtet auf. 2. Drehen Sie den Schlüsselschalter nach links, um den Speicher zu "schließen". Der SET-Druckknopf leuchtet nicht mehr. Solange das Speicherschloss geschlossen ist, ist es nicht möglich, neue Einstellungen im Speicher zu speichern.

  • Seite 17: Easy Menu

    4.11 Easy Menu Das Easy Menu ist ein Bedienungssystem, dessen Einstellungen auf dem Display abgelesen werden können. Das Easy Menu kann mit dem Knöpfe - und +, sowie des SET- und Menü-Knopfs bedient werden. Die Easy Menu-Funktionen können nur ausgewählt werden, wenn die Speichersperre geöffnet ist.
  • Seite 18 1. Wählen Sie die gewünschten Register aus. 2. Wählen Sie mithilfe der Knöpfe - und + auf dem Display eine Ebene (1-8) aus. 3. Drücken Sie den SET-Druckknopf und halten Sie ihn gedrückt. 4. Drücken Sie den gewünschten Speicherplatz (1-8) dazu. 5.

  • Seite 19: Transpositeur

    4.11.3 Transpositeur Mit der Funktion Transpositeur erfolgt die Verschiebung der Tonhöhe in Halbtonschritten (von -8 bis +8). Die eingestellte Tonhöhe kann auf dem Display abgelesen werden (Tr:..). Die Tonhöhe kann nur programmiert werden, solange der TRANS.-Druckknopf leuchtet. Ändern des Transpositeurs 1.

  • Seite 20: Temperaments

    4.11.5 Temperaments Mit der Funktion Temperaments stellen Sie die Stimmungsauswahl ein. Diese Einstellung kann nicht gespeichert werden. Nach erneutem Einschalten der Orgel ist diese automatisch auf Equal eingestellt. 1. Drücken Sie den MENU-Druckknopf. 2. Wählen Sie mit den Knöpfe - und + auf dem Display die Funktion Temperaments.

  • Seite 21: Keyboard Mode

    4.11.6 Keyboard Mode Mit der Funktion Keyboard Mode stellen Sie die Funktion der Tasten ein. Diese Funktion steht nicht zur Verfügung, wenn die Orgel mit Klaviaturen aus Holz ausgeführt ist. 1. Drücken Sie den MENU-Druckknopf. 2. Wählen Sie mit den Knöpfe - und + auf dem Display die Funktion Keyboard Mode.

  • Seite 22: Reset Procedures

    4.11.7 Reset Procedures Mit der Funktion Reset Procedures (Rücksetzverfahren) kann der Setzerspeicher gelöscht werden, oder eine Reihe von Einstellungen auf die werkseitigen Einstellungen zurück gesetzt werden. 1. Drücken Sie den MENU-Druckknopf. 2. Wählen Sie mit den Knöpfe - und + auf dem Display die Funktion Reset Procedures.

  • Seite 23: Demo Songs

    1. Drücken Sie den MENU-Druckknopf. 2. Wählen Sie mit den Knöpfe - und + auf dem Display die Funktion Datadump Mode. 3. Drücken Sie den SET-Druckknopf. Auf dem Display wird der Text Press Set piston angezeigt. 4. Kontrollieren Sie, ob das gewünschte Speichermedium korrekt angeschlossen ist.

  • Seite 24: 4.11.10 Standard-Intonation

    4.11.10 Standard-Intonation Mit der Funktion Standard-Intonation speichern Sie die gewünschte Intonation im Speicher. 1. Drücken Sie den MENU-Druckknopf. 2. Wählen Sie mit den Knöpfe - und + die Funktion Std. Intonation. 3. Drücken Sie den SET-Druckknopf. Auf dem Display wird die eingestellte Intonation angezeigt.

  • Seite 25: 4.11.12 Programmieren Midi-Register

    1. Drücken Sie zuerst CR-Druckknopf und danach den MENU-Druckknopf. 2. Wählen Sie mit den Knöpfe - und + die Stufe aus, die geändert werden soll. 3. Stellen Sie die gewünschte Registrierung für die ausgewählte Stufe ein. 4. Drücken Sie den SET-Druckknopf. 5.

  • Seite 26: Wartung

    ARTUNG TÖRUNGEN UND ARANTIE Wartung Übersicht Teil der Wartung und Pflege Frequenz Orgel Möbel Reinigen. Siehe § 5.1.1. Falls erforderlich Manuale Reinigen und Kratzer beseitigen. Falls erforderlich Siehe § 5.1.2. 5.1.1 Pflege Möbel Das Möbel ist aus massivem Holz und Holzfurnier gebaut. Verwenden Sie für die Reinigung des Orgelmöbels kein Möbel- Teaköl! Durch direkte Sonneneinstrahlung kann sich das Orgelmöbel...

  • Seite 27: Störungen

    6. Wenden Sie sich an Ihren Händler, wenn das Pedal nicht ordnungsgemäß funktioniert. Garantie Die Garantiebestimmungen finden Sie auf dem Garantieschein. Die Garantie verfällt bei Änderungen oder Reparaturen an der Orgel, die durch Personen oder Dienstleister vorgenommen werden, die von Johannus Orgelbouw b.v. dazu nicht autorisiert wurden.

  • Seite 28: Midi-Implementierungskarte

    MIDI-I MPLEMENTIERUNGEN MIDI-Implementierungskarte JOHANNUS Organs Date: April 2005 MIDI Implementation Chart Version 1.00 MIDI-Implementierungskarte Functions Transmitted Recognized Remarks Basic Default See MIDI Specs See MIDI Specs See MIDI Specs Channel Changes See MIDI Specs Mode Default Mode 3 Mode 3...

  • Seite 29: Midi-Spezifikationen

    MIDI-Spezifikationen In diesem Abschnitt werden die Spezifikationen, die auf der MIDI-Implementierungskarte stehen, im Detail erläutert. Default basic channels (transmitted/ recognized) Instrument mit zwei Manualen (mit Standard-Klavierreihenfolge): 1: Hauptwerk 2: Schwellwerk 3: Pedal 12: Register Instrument mit drei Manualen (mit Standard-Klavierreihenfolge): 1: Positiv 2: Hauptwerk 3: Schwellwerk...
  • Seite 30 Wert des eingedrückten Knopfs versendet (z. B. PP = 00 P = 01). Diese sys ex codes sind nur von Interesse, wenn Sie das Johannus Sound Modul CSM 128 auf Ihrem Instrument angeschlossen haben. Sonstige MIDI-Codes (transmitted) Drücken Sie den 0-Druckknopf, um über den MIDI SEQ.-Ausgang den sys...
  • Seite 31 Sys ex-Code-Register (Program Changes) Beim Ein- und Ausschalten des MIDI-Registers wird, außer dem üblichen Program Change, über den MIDI SEQ.-Ausgang ein zusätzlicher Program Change-Code versendet, dem ein sys ex-Code 3F vorhergeht. Dadurch kann bei der Ansteuerung eines Moduls zwischen einem ‘normalen’ Orgelregister und einem MIDI-Register unterschieden werden.

  • Seite 33: Index

    NDEX Akustik 13 Manual Bass 15 Anschließen 6 MB 15 Aufstellen 6 MF 9, 10 MIDI programmieren 25 MIDI-Implementierungskarte 29 MIDI-Spezifikationen 30 Cantus Firmus 15 CF 15 CH 15 Chorus 15 Opus 9, 10 Datadump Mode 22 P 10 Demo Songs 23 Randapparatur 11 Easy Menu 17 Register 14...
  • Seite 34 Vorprogrammierte Speicherplätze ..16 Aufrufen ..... 16 Programmieren ....16 Wartung .

Diese Anleitung auch für:

Opus 25Opus 35
