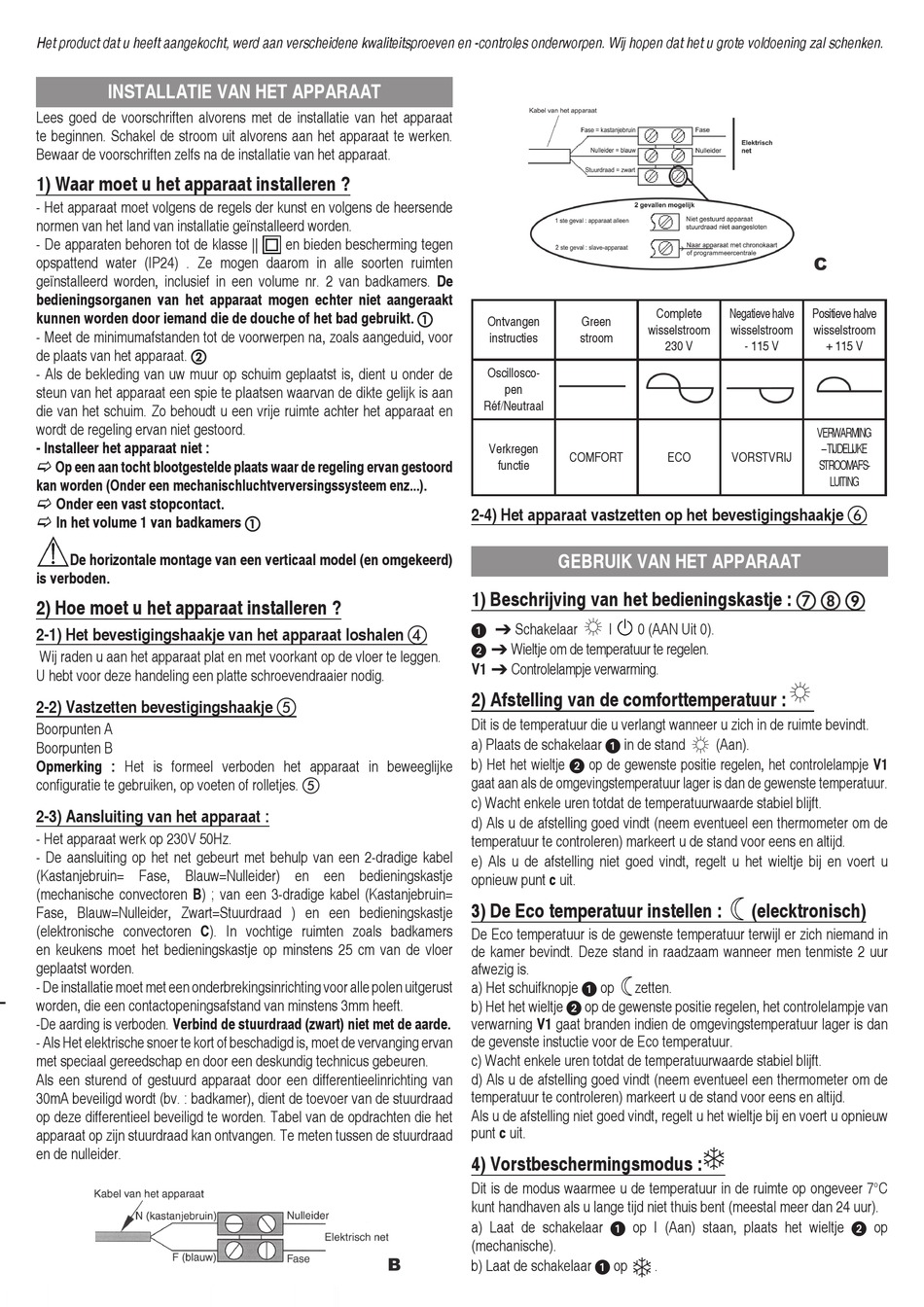

Het product dat u heeft aangekocht, werd aan verscheidene kwaliteitsproeven en -controles onderworpen. Wij hopen dat het u grote voldoening zal schenken.

INSTALLATIE VAN HET APPARAAT

Lees goed de voorschriften alvorens met de installatie van het apparaat
te beginnen. Schakel de stroom uit alvorens aan het apparaat te werken.
Bewaar de voorschriften zelfs na de installatie van het apparaat.
1) Waar moet u het apparaat installeren ?
- Het apparaat moet volgens de regels der kunst en volgens de heersende
normen van het land van installatie geïnstalleerd worden.
- De apparaten behoren tot de klasse ||
opspattend water (IP24) . Ze mogen daarom in alle soorten ruimten
geïnstalleerd worden, inclusief in een volume nr. 2 van badkamers. De
bedieningsorganen van het apparaat mogen echter niet aangeraakt
kunnen worden door iemand die de douche of het bad gebruikt.
- Meet de minimumafstanden tot de voorwerpen na, zoals aangeduid, voor
de plaats van het apparaat.
- Als de bekleding van uw muur op schuim geplaatst is, dient u onder de
steun van het apparaat een spie te plaatsen waarvan de dikte gelijk is aan
die van het schuim. Zo behoudt u een vrije ruimte achter het apparaat en
wordt de regeling ervan niet gestoord.
- Installeer het apparaat niet :
Op een aan tocht blootgestelde plaats waar de regeling ervan gestoord
kan worden (Onder een mechanischluchtverversingssysteem enz...).
Onder een vast stopcontact.
In het volume 1 van badkamers
De horizontale montage van een verticaal model (en omgekeerd)
is verboden.
2) Hoe moet u het apparaat installeren ?
2-1) Het bevestigingshaakje van het apparaat loshalen
Wij raden u aan het apparaat plat en met voorkant op de vloer te leggen.
U hebt voor deze handeling een platte schroevendraaier nodig.
2-2) Vastzetten bevestigingshaakje
Boorpunten A
Boorpunten B
Opmerking : Het is formeel verboden het apparaat in beweeglijke
confi guratie te gebruiken, op voeten of rolletjes.
2-3) Aansluiting van het apparaat :
- Het apparaat werk op 230V 50Hz.
- De aansluiting op het net gebeurt met behulp van een 2-dradige kabel
(Kastanjebruin= Fase, Blauw=Nulleider) en een bedieningskastje
(mechanische convectoren B) ; van een 3-dradige kabel (Kastanjebruin=
Fase, Blauw=Nulleider, Zwart=Stuurdraad ) en een bedieningskastje
(elektronische convectoren C). In vochtige ruimten zoals badkamers
en keukens moet het bedieningskastje op minstens 25 cm van de vloer
geplaatst worden.
- De installatie moet met een onderbrekingsinrichting voor alle polen uitgerust
worden, die een contactopeningsafstand van minstens 3mm heeft.
-De aarding is verboden. Verbind de stuurdraad (zwart) niet met de aarde.
- Als Het elektrische snoer te kort of beschadigd is, moet de vervanging ervan
met speciaal gereedschap en door een deskundig technicus gebeuren.
Als een sturend of gestuurd apparaat door een differentieelinrichting van
30mA beveiligd wordt (bv. : badkamer), dient de toevoer van de stuurdraad
op deze differentieel beveiligd te worden. Tabel van de opdrachten die het
apparaat op zijn stuurdraad kan ontvangen. Te meten tussen de stuurdraad
en de nulleider.
en bieden bescherming tegen
Ontvangen Green
instructies stroom
Oscillosco-
pen
Réf/Neutraal
Verkregen
COMFORT
functie
2-4) Het apparaat vastzetten op het bevestigingshaakje

GEBRUIK VAN HET APPARAAT

1) Beschrijving van het bedieningskastje :
Schakelaar I 0 (AAN Uit 0).
Wieltje om de temperatuur te regelen.
V1 Controlelampje verwarming.
2) Afstelling van de comforttemperatuur :
Dit is de temperatuur die u verlangt wanneer u zich in de ruimte bevindt.
a) Plaats de schakelaar in de stand
b) Het het wieltje op de gewenste positie regelen, het controlelampje V1
gaat aan als de omgevingstemperatuur lager is dan de gewenste temperatuur.
c) Wacht enkele uren totdat de temperatuurwaarde stabiel blijft.
d) Als u de afstelling goed vindt (neem eventueel een thermometer om de
temperatuur te controleren) markeert u de stand voor eens en altijd.
e) Als u de afstelling niet goed vindt, regelt u het wieltje bij en voert u
opnieuw punt c uit.
3) De Eco temperatuur instellen :
De Eco temperatuur is de gewenste temperatuur terwijl er zich niemand in
de kamer bevindt. Deze stand in raadzaam wanneer men tenmiste 2 uur
afwezig is.
a) Het schuifknopje op zetten.
b) Het het wieltje op de gewenste positie regelen, het controlelampje van
verwarning V1 gaat branden indien de omgevingstemperatuur lager is dan
de gevenste instuctie voor de Eco temperatuur.
c) Wacht enkele uren totdat de temperatuurwaarde stabiel blijft.
d) Als u de afstelling goed vindt (neem eventueel een thermometer om de
temperatuur te controleren) markeert u de stand voor eens en altijd.
Als u de afstelling niet goed vindt, regelt u het wieltje bij en voert u opnieuw
punt c uit.
4) Vorstbeschermingsmodus :
Dit is de modus waarmee u de temperatuur in de ruimte op ongeveer 7°C
kunt handhaven als u lange tijd niet thuis bent (meestal meer dan 24 uur).
a) Laat de schakelaar op I (Aan) staan, plaats het wieltje
(mechanische).
b) Laat de schakelaar op
Complete Negatieve halve Positieve halve
wisselstroom wisselstroom wisselstroom
230 V - 115 V
VERWARMING
– TIJDELIJKE
ECO VORSTVRIJ
STROOMAFS-
(Aan).
(elecktronisch)
.
+ 115 V
LUITING
op
