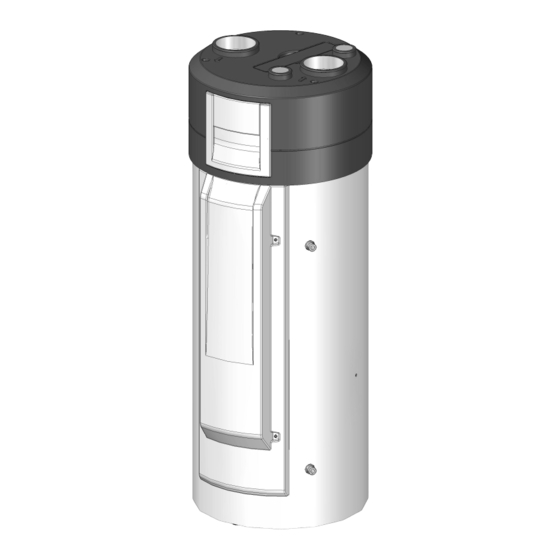

De Dietrich KALIKO TWH 200 EV Bedienungsanleitung

Trinkwasser-wärmepumpe
Vorschau ausblenden Andere Handbücher für KALIKO TWH 200 EV:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Belgien
de
EASYLIFE
Deutsche Anleitung auf Anfrage erhältlich
Bedienungsanleitung
Trinkwasser-Wärmepumpe
KALIKO
TWH 200 EV
N A C H H A L T I G E R K O M F O R T

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für De Dietrich KALIKO TWH 200 EV

Inhaltszusammenfassung für De Dietrich KALIKO TWH 200 EV

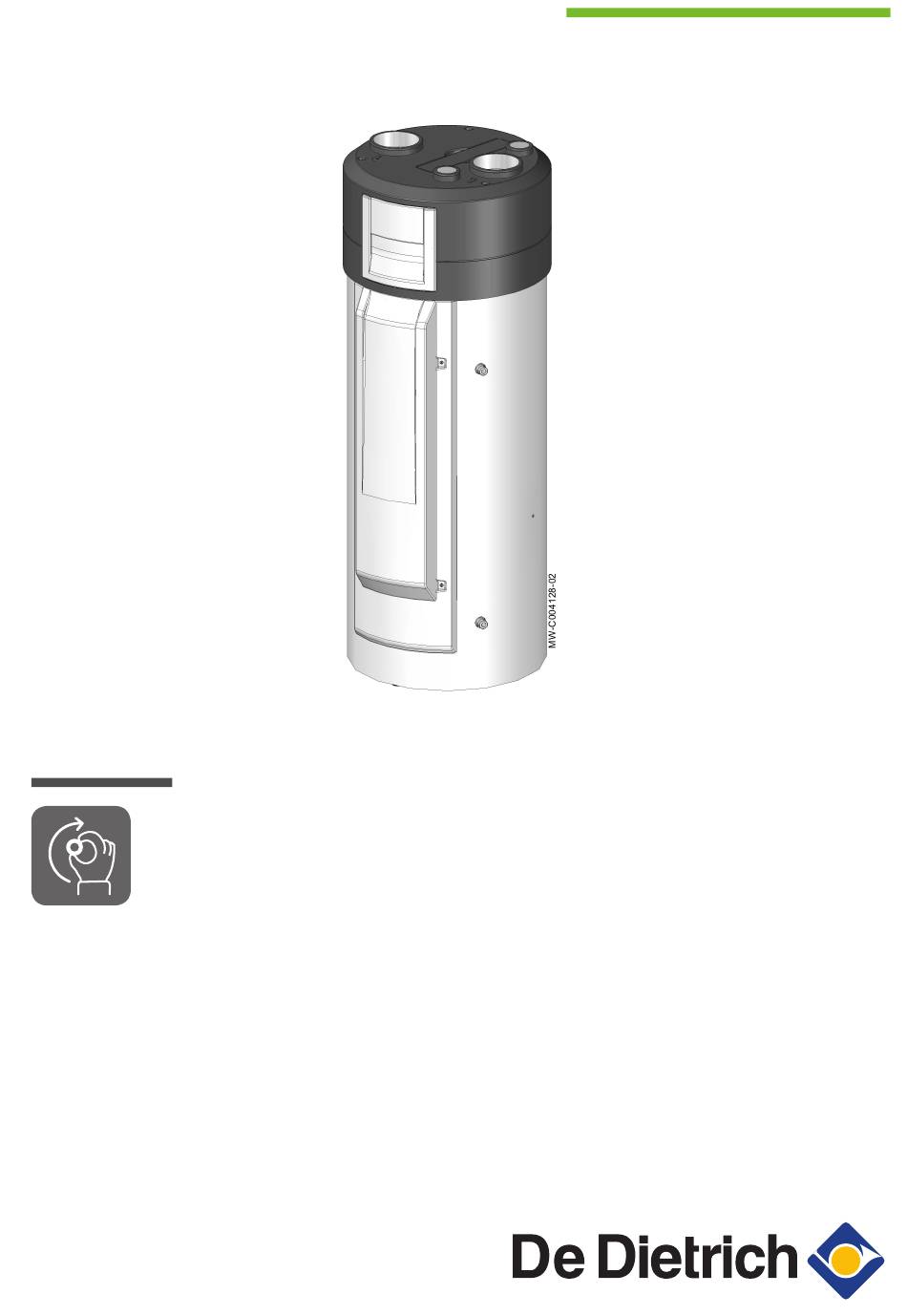

  • Seite 1 Belgien EASYLIFE Deutsche Anleitung auf Anfrage erhältlich Bedienungsanleitung Trinkwasser-Wärmepumpe KALIKO TWH 200 EV N A C H H A L T I G E R K O M F O R T...
  • Seite 2 Sehr geehrter Kunde, Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und heben Sie es zum späteren Nachlesen an einem sicheren Ort auf. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, empfehlen wir die regelmäßige Wartung des Produktes.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ..................5 Sicherheit .
  • Seite 4 Inhaltsverzeichnis Fehlerbehebung ................. . . 29 Fehlermeldungen .

  • Seite 5: Sicherheit

    1 Sicherheit Sicherheit Sicherheit Gefahr! Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

  • Seite 6: Elektrische Anschlüsse

    1 Sicherheit Da aus dem Ablaufrohr des Druckminderers Wasser fließen kann, muss das Ablaufrohr frei und offen gehalten werden. Schließen Sie den Druckminderer an ein Ablaufrohr an, das in einer frostfreien Umgebung offen gehalten wird und eine kontinuierliche Neigung nach unten aufweist.

  • Seite 7: Andere

    1 Sicherheit 1.1.5 Andere Gefahr! Wenn Abgas oder Kältemittel austritt: Keine offene Flamme verwenden, nicht rauchen, keine elektrischen Kontakte oder Schalter (Türklingel, Licht, Motor, Aufzug usw.) betätigen. Die Fenster öffnen. Das Gerät ausschalten. Kontakt mit dem Kältemittel vermeiden. Gefahr durch Frostverletzungen. Kontakt mit dem Wartungstechniker des Gerätes aufnehmen.

  • Seite 8: Empfehlungen

    1 Sicherheit Empfehlungen Warnung! Nur eine zertifizierte Fachkraft mit einer vollständigen und angemessenen Ausbildung darf Arbeiten am Gerät und der Anlage vornehmen. Warnung! Vor jeglichen Arbeiten ist das Gerät von der Stromversorgung zu trennen. Verantwortlichkeiten 1.3.1 Pflichten des Herstellers Unsere Produkte werden in Übereinstimmung mit den Anforderungen der geltenden Richtlinien gefertigt.

  • Seite 9: Pflichten Des Benutzers

    1 Sicherheit Dem Benutzer alle Bedienungsanleitungen übergeben. 1.3.3 Pflichten des Benutzers Damit das Gerät optimal arbeitet, sind folgende Anweisungen zu befolgen: Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen. Für die Installation und die erste Inbetriebnahme muss qualifiziertes Fachpersonal beauftragt werden.

  • Seite 10: Zusammensetzung/Angaben Zu Bestandteilen

    1 Sicherheit Produktklassifizierung: Dieses Produkt ist nach den Bestimmungen der Europäischen Union nicht als „Gefährliche Zubereitung“ eingeordnet. Vorsicht! Wenn das Kältemittel mit Luft vermischt ist, kann dies Druckspitzen in den Kältemittelrohren verursachen und zu einer Explosion oder anderen Gefahren führen. 1.4.3 Zusammensetzung/Angaben zu Bestandteilen...

  • Seite 11: Maßnahmen Bei Unbeabsichtigter Freisetzung

    1 Sicherheit Keine bekannt. Bei Bränden in der Nähe geeignete Löschmittel verwenden. Spezifische Gefahren: Druckerhöhung: In Anwesenheit von Luft kann sich unter bestimmten Temperatur- und Druckbedingungen eine entflammbare Mischung bilden. Folgen von Wärmeeinwirkung: Freisetzung toxischer und korrodierender Dämpfe. Spezifische Brandbekämpfungsmaßnahmen: Die der Wärme ausgesetzten Mengen mit Wassernebel kühlen.

  • Seite 12: Hinweise Zur Abfallentsorgung

    1 Sicherheit Ungenügende Lüftung: Atemschutzmaske des Typs In geschlossenen Räumen: umluftunabhängiges Atemgerät. Handschutz: Schutzhandschuhe aus Leder oder Nitrilkautschuk. Augenschutz: Schutzbrille mit Seitenschutz. Hautschutz: Baumwollkleidung. Industrielle Hygiene: Am Arbeitsort nicht trinken, essen oder rauchen. 1.4.9 Hinweise zur Abfallentsorgung Produktabfälle: Hersteller oder Lieferant konsultieren, um Informationen über Wiederverwertung oder Recycling zu erhalten.

  • Seite 13: Über Dieses Handbuch

    2 Über dieses Handbuch Über dieses Handbuch In der Anleitung verwendete Symbole In dieser Anleitung gibt es verschiedene Gefahrenstufen, um die Aufmerksamkeit auf spezielle Anweisungen zu lenken. Damit möchten wir die Sicherheit der Benutzer erhöhen, Probleme vermeiden und den ordnungsgemäßen Betrieb des Gerätes sicherstellen. Gefahr! Gefährliche Situationen, die zu schweren Verletzungen führen können.

  • Seite 14: Technische Angaben

    3 Technische Angaben Technische Angaben Zertifizierungen 3.1.1 Richtlinien Dieses Produkt entspricht den Anforderungen der folgenden Europäischen Richtlinien und Normen: Druckgeräterichtlinie 2014/68/EU Niederspannungsrichtlinie 2014/35/EU Allgemeine Norm: EN 60335-1 Relevante Normen: EN 60335-2-21, EN 60335-2-40 Richtlinie zur Elektromagnetischen Verträglichkeit 2014/30/EU Allgemeine Normen: EN 61000-6-3, EN 61000-6-1 Relevante Norm: EN 55014 Technische Spezifikationen Tab.2...

  • Seite 15: Produktbeschreibung

    4 Produktbeschreibung Produktbeschreibung Funktionsbeschreibung Die Trinkwasser-Wärmepumpe vereint den Warmwasserspeicher und die geregelte mechanische Lüftungsfunktion. Die Energie der aus dem Gebäude angesaugten Luft wird für die Produktion von Warmwasser genutzt. Der Kältemittelkreis ist ein geschlossener Kreis, in dem das Kältemittel R-134a die Funktion eines Energieübertragers ausübt. Die Wärme der angesaugten Luft wird im Rippenwärmetauscher bei einer niedrigen Verdampfungstemperatur an das Kältemittel abgegeben.

  • Seite 16: Navigation In Den Menüs

    4 Produktbeschreibung Reset Setzt das Steuersystem nach einer Störung zurück Stellt die Standardwerte auf Null zurück Solarpumpe aktiviert (je nach Konfiguration) Automatik- oder Komfortmodus Eco-Modus Boost-Modus Tage Ferienmodus Anzeige für den Modus der Warmwasserproduktion Die Hauptanzeige zeigt den Modus der Warmwasserproduktion an Tab.3 Anzeige Warmwasserproduktion Beschreibung...
  • Seite 17 4 Produktbeschreibung Abb.5 2. Mit den Tasten durch die Menüs blättern (siehe Tabelle unten). 3. Zum Aufrufen des gewählten Menüs die Taste MODE drücken ( ). 4. Um zur vorherigen Anzeige zurückzukehren, die Taste MENU drücken. 5. Die Taste MENU einmal drücken, um zur Hauptanzeige zurückzukehren.

  • Seite 18: Bedienung

    5 Bedienung Bedienung Inbetriebnahme des Gerätes 5.1.1 Erstmalige Inbetriebnahme Vorsicht! Die Erstinbetriebnahme muss von einer qualifizierten Fachkraft ausgeführt werden. Die Vorgänge zur Inbetriebnahme in folgender Reihenfolge ausführen: 1. Netzanschluss herstellen. 2. Sicherstellen, dass kein Fehlercode und keine Meldung auf dem Display angezeigt wird.

  • Seite 19: Auslesen Der Betriebsdaten

    5 Bedienung Abb.7 2. Zum Beginn der Paarung die Taste MODE drücken. 3. Nach erfolgreicher Paarung zeigt das Steuermodul InIt an. MODE MENU C004780-B Auslesen der Betriebsdaten 5.2.1 Messmenü 1. Einmal die Taste MENU drücken. Das Menü SEtP 1 wird angezeigt. 2.
  • Seite 20 5 Bedienung Abb.10 3. Zum Öffnen dieses Zähler-Menüs die Taste MODE drücken. Auf der rechten Seite des Bildschirms wird die Ziffer für den Zähler angezeigt. 4. Mit den Tasten zwischen den Zählern umschalten (siehe Tabelle unten). 5. Zum Verlassen dieses Menüs die Taste MODE drücken.

  • Seite 21: Einstellen Der Benötigten Bäderanzahl Am Wassererwärmer

    5 Bedienung Einstellen der benötigten Bäderanzahl am Wassererwärmer Abb.13 1. Einmal die Taste MENU drücken. Das Menü SEtP 1 wird angezeigt. MODE MENU C003203-E Abb.14 2. Zum Öffnen dieses Menüs die Taste MODE drücken. Die angezeigten Zahlen stehen für die Wochentage (1 für Montage, 2 für Dienstage usw.), für die ein Temperatursollwert programmiert wurde.

  • Seite 22: Programmieren Einer Längeren Abwesenheit (Ferien)

    5 Bedienung Abb.16 1. Zum Wechseln der Betriebsart mehrmals die Taste MODE drücken, bis das Symbol der gewünschten Betriebsart auf dem Display angezeigt wird. Wichtig: Bei Spitzenfluss oder außerhalb der programmierten Zeitbereiche kann sich der Kompressor einschalten, um die Warmwasserproduktion sicherzustellen. C003493-B Tab.7 Anzeige...

  • Seite 23: Einstellen Von Uhrzeit Und Datum

    5 Bedienung Abb.18 2. Die Anzahl der Ferientage mit den Tasten eingeben. Während diesem Zeitraum wird die Warmwasserproduktion bei 10°C gehalten. 3. Mit der Taste MODE bestätigen. Wichtig: Die Anzahl der Ferientage verringert sich jeden Tag um 00:00 (Mitternacht) um einen Tag. MODE MENU C003411-B...

  • Seite 24: Zeitprogrammierung Ändern

    5 Bedienung Verweis: Zur Änderung dieses Parameters siehe Abschnitt „Ändern der Parameter der Warmwasserproduktion“ 5.4.4 Zeitprogrammierung ändern Wichtig: Die Timer-Programmierung kann für alle Wochentage identisch oder für jeden Wochentag unterschiedlich sein. Für jeden Wochentag können bis zu drei Komfortzeiten programmiert werden, wobei für jeden Zeitraum eine Startzeit und eine Endzeit festgelegt ist.

  • Seite 25: Ändern Der Parameter Der Warmwasserproduktion

    5 Bedienung Abb.25 7. Mit der Taste MODE bestätigen. Die Uhrzeit des Endes der Periode ( ) wird angezeigt. 8. Die neue Enduhrzeit mit den Tasten einstellen. 9. Mit der Taste MODE bestätigen. Die Uhrzeit des Beginns der zweiten Periode ( ) wird angezeigt.

  • Seite 26: Displaykontrast Ändern

    5 Bedienung 7. Mit der Taste MODE bestätigen. Tab.9 Parameter Beschreibung Einstellbereich Werkseinstellung Warmwassertemperatur-Sollwert im Auto-Modus – Montag 40 bis 70°C 55°C Warmwassertemperatur-Sollwert im Auto-Modus – Dienstag 40 bis 70°C 55°C Warmwassertemperatur-Sollwert im Auto-Modus – Mittwoch 40 bis 70°C 55°C Warmwassertemperatur-Sollwert im Auto-Modus –...
  • Seite 27 5 Bedienung Weitere Informationen siehe Programmieren einer längeren Abwesenheit (Ferien), Seite 22 7613285 - v06 - 04072018 TWH 200 EV...

  • Seite 28: Wartung

    6 Wartung Wartung Allgemeine Hinweise Vorsicht! Das Gerät muss unter Einhaltung der gesetzlichen Vorschriften und der Regeln der fachgerechten Ausführung von einem qualifizierten Fachmann installiert und gewartet werden. Wartungsarbeiten sind aus folgenden Gründen wichtig: Um eine optimale Leistung zu gewährleisten Um die Lebensdauer der Ausrüstung zu verlängern Um eine Anlage bereitzustellen, die dem Kunden langfristig maximalen Komfort bietet.

  • Seite 29: Fehlerbehebung

    7 Fehlerbehebung Fehlerbehebung Fehlermeldungen 7.1.1 Sperrung ( oder Code) Im Fall einer Störung zeigt das Schaltfeld eine Meldung mit einem entsprechenden Code an. 1. Den angezeigten Code notieren. Der Code ist für die korrekte und schnelle Diagnose der Störungsart und für eine eventuell erforderliche technische Unterstützung wichtig. 2.
  • Seite 30 7 Fehlerbehebung Code Beschreibung Überprüfung/Lösung Die Raumtemperatur liegt über 35°C. Der Kom­ Der Verdichter wird die Warmwasserproduktion si­ pressor ist außerhalb seines Betriebsbereichs. cherstellen, sobald die Raumtemperatur unter Hinweis: Die Warmwasserproduktion ist durch die 35°C liegt. Zusatzheizung gewährleistet (wenn die Zusatzhei­ zung zugelassen ist) Die maximale Betriebsdauer für den Kompressor Eine Stunde warten, anschließend startet der...

  • Seite 31: Sperrung

    7 Fehlerbehebung 7.1.2 Sperrung ( Code) Abb.30 1. Das Display zeigt: Das Symbol (!) Das Symbol reset Den Störungscode (zum Beispiel 2. Nachdem die Störung behoben wurde, die Taste reset zwei Sekunden lang drücken. Wenn der Fehlercode weiterhin angezeigt wird, die Ursache in der Fehlertabelle nachlesen und die Lösung anwenden.

  • Seite 32: Fehleranzeige Err

    7 Fehlerbehebung Abb.31 1. Einmal die Taste MENU drücken. Das Menü SEtP 1 wird angezeigt. MODE MENU C003203-E Abb.32 2. Sechsmal die Taste drücken. Das Menü Er bL 7 wird angezeigt. 3. Zum Öffnen dieses Menüs die Taste MODE drücken. Tab.12 Aufrufen des Me­...

  • Seite 33: Den Sperr- Und Fehlerspeicher Auf Null Zurücksetzen

    7 Fehlerbehebung 7.2.3 Den Sperr- und Fehlerspeicher auf Null zurücksetzen Abb.34 1. Wenn das Menü CLr angezeigt wird, die Taste MODE drücken. Sperr- und Fehlerspeicher werden auf Null zurückgesetzt MODE MENU C004191-A 7613285 - v06 - 04072018 TWH 200 EV...

  • Seite 34: Gewährleistung

    8 Gewährleistung Gewährleistung Allgemeines Wir gratulieren Ihnen zum Kauf Ihres neuen Gerätes und danken Ihnen für Ihr Vertrauen in unsere Produkte. Beachten Sie bitte, dass ein ordnungsgemäßes Funktionieren Ihres Gerätes über einen langen Zeitraum nur gewährleistet werden kann, wenn es regelmäßig überprüft und gewartet wird. Unser Kundendienstnetz steht Ihnen jederzeit zur Verfügung.

  • Seite 35: Anhang

    9 Anhang Anhang Information zu den Ökodesign- und Energieverbrauchskennzeichnungsrichtlinien 9.1.1 Besondere Hinweise Empfehlungen Gefahr! Montage-, Einbau- und Wartungsarbeiten am Gerät oder an der Anlage dürfen nur von qualifizierten Fachkräften durchgeführt werden. Ökodesign-Richtlinie Dieses Produkt entspricht der Europäischen Richtlinie 2009/125/EG über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte.
  • Seite 36 9 Anhang TWH 200 EV Warmwasserbereitungs-Energieeffizienz unter kälteren – wärmeren Klimabedingungen % 120,00 - 120,00 Jährlicher Energieverbrauch unter kälteren – wärmeren Klimabedingungen 850 - 850 (1) Strom (2) Falls anwendbar (3) Wenn die Einstellung der intelligenten Regelung "1" ist, bezieht sich die Warmwasserbereitungs-Energieeffizienz, der jährliche elektri­ sche und der Brennstoff-Verbrauch nur auf die Einstellungen der intelligenten Regelung.
  • Seite 37 9 Anhang und Q aus dem Produktdatenblatt der Solareinrichtung für nonsol das angegebene Lastprofil M, L, XL oder XXL des Kombiheizgerätes stammt. Der Wert des mathematischen Ausdrucks (Q · 2,5)/(220 · Q in Prozent, wobei Q aus dem Produktdatenblatt der Solareinrichtung und Q aus der Verordnung EU 812/2013, Anhang VII Tabelle 3 für das angegebene Lastprofil M, L, XL oder...
  • Seite 38 9 Anhang TWH 200 EV 7613285 - v06 - 04072018...
  • Seite 39 © Copyright Alle technischen und technologischen Informationen in diesen technischen Anweisungen sowie alle Zeichnungen und technischen Beschreibungen bleiben unser Eigentum und dürfen ohne vorherige schriftliche Zustimmung nicht vervielfältigt werden. Änderungen vorbehalten.
