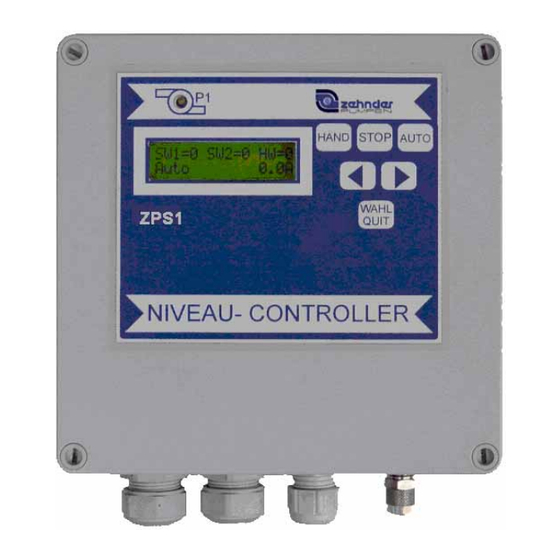

- Seite 1 Bedienungs- und Montageanleitung Elektronische Pumpensteuerung ZPS1 Variante 2.2 Zehnder- Pumpen GmbH Zwönitzer Straße 19 08344 Grünhain- Beierfeld Telefon: +49 3774 52100 Telefax: +49 3774 52150...
-
Seite 2: Inhaltsverzeichnis
CE Konformitätserklärung ........................3 1. Allgemeine Angaben ......................... 4 Anwendungsgebiete ......................4 Merkmale ..........................4 Bedienung der Steuerung ......................4 Bedientableau und Bedienelemente: ................. 4 2.1.1 Tasten ................................5 2.1.2 Display- Anzeigen ............................5 2.1.3 Normalbetrieb ..............................6 2.1.4 Parametereinstellung ............................6 2.1.5 Informationsabruf ............................ -
Seite 3: Ce Konformitätserklärung
CE Konformitätserklärung Hiermit erklären wir, die ZEHNDER Pumpen GmbH Zwönitzer Straße 19 08344 Grünhain-Beierfeld, dass die Steuerung ZPS1folgenden einschlägigen Bestimmungen entspricht: • EG-Niederspannungsrichtlinie 73/23/EWG • EG-Richtlinie elektromagnetische Verträglichkeit 89/336/EWG i.d.F. 92/31/EWG 93/68/EWG Angewandte harmonisierte Normen, insbesondere: • EN 61010-1-1 • EN 31000-6-2 •... -
Seite 4: Allgemeine Angaben
1. Allgemeine Angaben 1.1 Anwendungsgebiete Die Einzelpumpensteuerung ZPS1 wird vorwiegend zur Regulierung von Flüssigkeitsniveaus eingesetzt. Dabei können verschiedene Fühler zur Niveauerfassung eingesetzt werden: Schwimmschalter, Staudruck, Lufteinperlung, externe 4- 20mA- Sensoren. Die jeweils zum Einsatz kommenden Fühler können im Steuerprogramm ausgewählt werden. Ein Motorschütz steuert dann direkt eine Pumpe an. -
Seite 5: Tasten
2.1.1 Tasten HAND Durch Betätigen des Tasters wird die Pumpe ohne Verzögerung eingeschaltet. Außer der Überwachung des Motorstromes und des thermischen Wicklungsschutzes ist keine weitere Programmfunktion aktiv. Achtung, bei aktiviertem ATEX-Modus ist ein Start der Pumpe nur möglich, wenn das Medium im Schacht mindestens das Ausschaltniveau erreicht hat. -
Seite 6: Normalbetrieb
aktuelle Motorstrom. Im Störfall wird der aktuelle Störzustand angezeigt (s. Pkt. 2.1.6). Die Anzeige blinkt. Parametereinstellung: In der oberen Zeile wird die Bezeichnung des Parameters angezeigt, in der unteren Zeile steht der aktuelle Wert des Parameters. Die Änderung der Werte geschieht mit den Tasten und „WAHL“... - Seite 7 1. Zeile im Display 2. Zeile im Display Bedeutung (Einstellwert) Modus „Leeren“ Umschaltung zwischen Abpumpen und “Füllen“ Zupumpen zwischen den Niveaus N1 und Füllstände In cm Die Anzeige des aktuellen Füllstandes In % kann in cm oder in % von der maximalen Füllhöhe angegeben werden.
- Seite 8 1. Zeile im Display. 2. Zeile im Display Bedeutung (Einstellwert) Verzögerung 0 bis 250 sec. Die Pumpen- Einschaltverzögerung wirkt nur beim Neustart der Steuerung (z.B. nach einem Netzausfall). Im „normalen“ Schaltbetrieb über die Niveaus N1 und N2 hat diese Einstellung keine Bedeutung Nachlauf 0 bis 180 sec.
-
Seite 9: Informationsabruf
1. Zeile im Display 2. Zeile im Display Bedeutung (Einstellwert) ATEX- Mode Aktiviert Bei aktivierten ATEX- Mode ist keine Deaktiviert Einschaltung der Pumpe möglich, wenn das Ausschaltniveau unterschritten ist. Dies gilt auch für die Handfunktion und die 24h- Einschaltung. Niveau- Steuerung Interner Wandler Niveauerfassung über Staudruckmessung 4-20mA Interface... -
Seite 10: Warnungen Und Störmeldungen
2.1.6 Warnungen und Störmeldungen Folgende Warnungen und Störmeldungen können im Display angezeigt werden. Eine entsprechende Aufzeichnung erfolgt im Störprotokoll: 2. Zeile im Bedeutung Alarm Protokollzeichen Display im Störprotokoll Störung Es fließt kein Motorstrom. Last Last Entweder ist keine Pumpe angeschlossen oder es fehlt eine Phase Diese Störung kann unterdrückt werden, wenn für die... -
Seite 11: Mechanische Befestigung
2.2.1 Mechanische Befestigung Die Befestigung der Steuerung erfolgt im Rastermaß 148x88mm auf einer ebenen Fläche. Zur Befestigung ist der Deckel des Gehäuses zu öffnen. 2.2.2 Netzanschluss Zur Kabeleinführung des Netzkabels ist die linke Kabelverschraubung vorgesehen. Die einzelnen Kabel sind in der in der unten bezeichneten Weise in die Federklemmen einzuklemmen. -
Seite 12: Verwendung Des Internen Sensors
Werden die Thermoschalter nicht benötigt, müssen an diese Klemmstellen Brücken gesetzt werden. Die Therm. Störung1 (TH1) kann im Menü deaktiviert werden. Die Schwimmerschalter müssen im aufgeschwommenen Zustand schließen. Die Schwimmerschalter müssen potentialfrei beschaltet werden. Die erforderliche Signalspannung wird in der Steuerung erzeugt und beträgt 5V. Für den Einsatz im EX- Bereich sind entweder Schwimmerschalter mit entsprechender Zulassung zu verwenden, oder es müssen eigensicher Trennrelais verwendet werden. -
Seite 13: Alarmausgänge
2.2.6 Alarmausgänge Die Alarmausgänge befinden sich auf der unteren Platine auf der rechten Hälfte der Doppelklemme. Im oben gezeigten Anschlussplan sind die einzelnen Alarmkontakte folgendermaßen bezeichnet: HW K1 – HWK2 Hochwasseralarm potentialfreier Kontakt Err L – Err N Sammelstörung potentialgebunden Err K1 –... -
Seite 14: Technische Daten
3. Technische Daten Betriebsspannung: 400V/AC/50Hz Steuerspannung: 230V/AC/50Hz Leistungsaufnahme: ca. 6VA Druckbereich: 0-1mWs (optional 0-5mWS) Einschaltverzögerung: 0-250 sec. Nachlaufzeit: 0-180 sec. Motorstrombegrenzung: 2- 16A Temperatureinsatzbereich: -20 - +60 Abmessungen: 180x180x90 mm max. Vorsicherung: Alarmkontakt potentialfrei : Alarmkontakt 230V 1A T (interne Feinsicherung 5 x 20 mm ) Schutzgrad: IP 65 Gehäuse:... - Seite 15 Anlage 1 Anschluss eines 1~ Motors mit externen Kondensator Netz 230 V 1~ Brücke Kondensator L1-L2...
