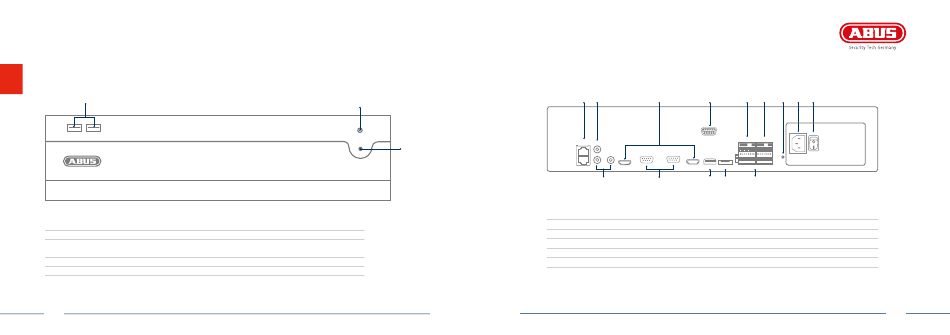

Przyłącza i diody LED stanu
Port USB 2.0
LED Komunikat
Stałe niebieskie światło Nagrywarka jest włączona i gotowa do użytku
Szybko migające niebieskie światło Uruchamianie nagrywarki
Czerwone światło Błąd systemu: kabel sieciowy odłączony, błąd HDD,
kamera offline
Wolno migające niebieskie światło Stand by nagrywarki
Wył. Nagrywarka jest wyłączona
140
Przycisk Power On
Status diody LED
Polski
1 2 4
LAN
VGA 2 VGA 1
HDMI 1
HDMI 2
LAN
3 5
1 2x LAN (złącze RJ45)
2 Audio IN (wejście audio RCA)
3 Audio OUT (wyjście audio RCA)
4 HDMI (złącze HDMI do monitora; HDMI1: 4K, HDMI2: 1080p)
5 VGA (podłączenie monitora VGA)
6 USB 3.0 (złącze do urządzeń USB)
7 Złącze szeregowe RS-232 (tylko do celów serwisowych)
Polski
7 10 11 12 13 14
RS-485 1 ALARM OUT 4
USB 3.0 eSATA
1 ALARM IN 16
6 8 9
8
eSATA (złącze pamięci zewnętrznej)
9 Alarm WŁ.
10
Złącze szeregowe RS-485
11 Alarm WYŁ.
12 Uziemienie
13 240 V AC (podłączenie do sieci)
14 Power (włącznik i wyłącznik urządzenia)
