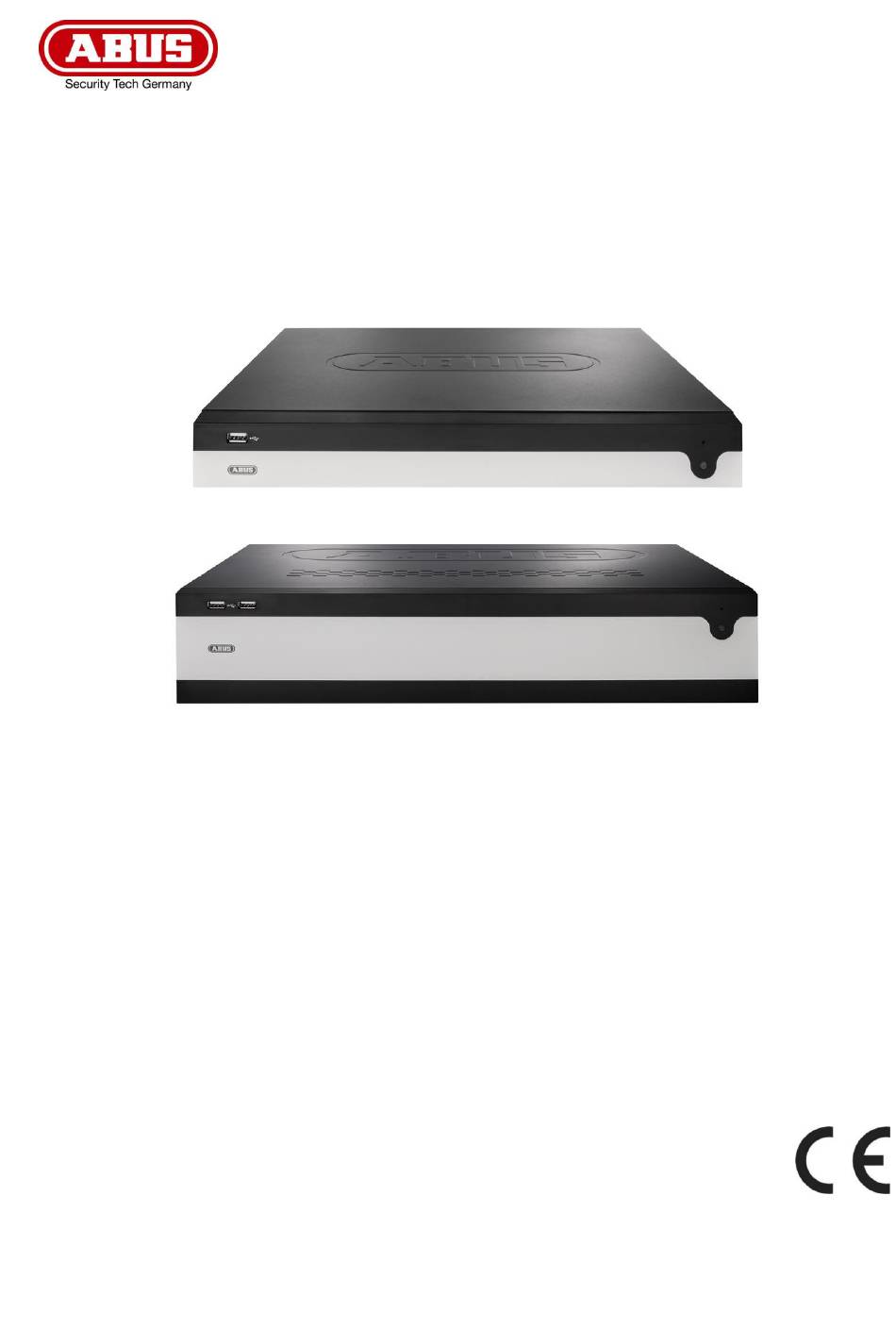

- Seite 1 ABUS NVR Anleitung lokale Bedienoberfläche Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren. Version 02/2020...
-
Seite 2: Inhaltsverzeichnis
INHALT Konformitätserklärung ..................5 Einrichtungsassistent ................... 6 Live-Ansicht ......................6 Hauptmenü ......................8 Kameramenü ......................9 Kamerabefehl ......................9 Anzeigemenü ......................9 Wiedergabe-Ansicht ..................10 Kameraauswahl ....................10 Kalender ........................ 11 Kamerabefehl ......................11 Wiedergabesteuerung ................... 12 Vorschaubilder ....................12 Zeitdarstellung Zeitleiste .................. - Seite 3 NTP ........................44 NAT ........................44 Erweiterte Einstellungen - SNMP ..............45 Erweiterte Einstellungen - E-Mail ..............46 Erweiterte Einstellungen - ABUS Link Station ........... 47 Erweiterte Einstellungen- Weitere Einstellungen ..........48 Liveansicht ......................49 Allgemein ......................49 Layout / Anzeigen ....................50 All-in-One Stream ....................
- Seite 4 Import / Export ...................... 53 Update ........................54 Zurücksetzen ......................54 Netzwerk ....................... 55 Festplattenfunktion ....................55 Systemwartung ..................... 56 Erweiterte Einstellungen ..................56...
-
Seite 5: Konformitätserklärung
1) Konformitätserklärung Hiermit erklärt ABUS Security Center, dass das beiliegende Produkt die folgenden Richtlinien, die das Produkt betreffen, erfüllt: EMV-Richtlinie 2014/30/EU Nieder-Spannungsrichtlinie 2014/35/EU RoHS-Richtlinie 2011/65/EU Die vollständige EU-Konformitätserklärung kann unter folgender Adresse bezogen werden: ABUS Security Center GmbH & Co. KG... -
Seite 6: Einrichtungsassistent
2) Einrichtungsassistent Der Einrichtungsassistent führt Sie durch die notwendigen Grundeinstellungen des Systems. Danach ist der Rekorder grundsätzlich zur Aufnahme und Überwachung eingerichtet. 3) Live-Ansicht Die Live-Ansicht startet automatisch nach dem Einschalten des Gerätes. Diese Ansicht bietet die Möglichkeit Livebilder und Kamerabefehle von allen angeschlossenen Kameras am Rekorder anzuzeigen bzw. - Seite 7 • Mit Doppelklick der linken Maustaste können Sie das jeweilige Kamerabild als Vollbild darstellen oder wieder zu ursprünglicher Ansicht zurückschalten. • Mit einem Klick der rechten Maustaste können Sie die Menüstruktur aus- und einblenden, um nur die jeweilige Kameralayout als Vollbild darzustellen. Die Live-Ansicht ist in folgende Funktionsbereiche unterteilt: Auswahl der Konfigurations- und Bedienmenü’s Hauptmenü...
-
Seite 8: Hauptmenü
Hauptmenü Wechselt in die Live-Ansicht Wechselt in die Wiedergabe-Ansicht Wechselt in die Dateisuche Wechselt in die Intelligente-Analyse Wechselt in das Menü für Kamera-Einstellungen Wechselt in das Menü für Speicher-Einstellungen Wechselt in das Menü für System-Einstellungen Wechselt in das Menü für Wartungs-Einstellungen Öffnet das Logbuch Alle Interaktionen und Ereignisse werden im Logbuch protokolliert. -
Seite 9: Kameramenü
Kameramenü Kamerabefehl Erzeugt ein Sofortbild Startet die Wiedergabe der letzten 5 Minuten Öffnet die PTZ Steuerung Öffnet den digitalen Zoom Schaltet Audio an / aus Öffnet die Anzeigepriorität Zeigt Informationen zum Videostream an Startet / beendet die Aufzeichnung, ACHTUNG: Diese Funktion überschreibt die vorhandenen Aufnahme-Zeitpläne. -
Seite 10: Wiedergabe-Ansicht
4) Wiedergabe-Ansicht Die Wiedergabe ermöglicht das Abspielen der aufgezeichneten Videodaten von Kameras am Rekorder. Die Wiedergabe-Ansicht ist in folgende Funktionsbereiche unterteilt: Kameraauswahl Auswahl der wiederzugebenden Kameras. Kalender Auswahl des Datums der aufgezeichneten Daten. Kamerabefehl Auswahl der Kamerabefehle und Aktionen der ausgewählten Kamera. -
Seite 11: Kalender
Kalender Im Kalender können Sie den Tag für die mit der zu durchsuchenden Aufzeichnung direkt auswählen. Mit einem Klick auf „Benutzerdefinierte Suche“ öffnen Sie ein neues Fenster mit Kriterien und Filter für eine bessere Eingrenzung Ihrer Suche. Zeit Auswahl eines vordefinierten oder selbst definierten Zeitraums Datei Typ Auswahl ob nach Videos oder Bildern gesucht werden soll Markierung... -
Seite 12: Wiedergabesteuerung
Wiedergabesteuerung Klicken Sie anschließend auf die Zeitleiste, um die Wiedergabe an der gewünschten Zeit zu starten / fortzusetzen. Aufzeichnungen werden durch farbige Balken in der Zeitleiste angezeigt. Die Farbkodierung ist wie folgt: Daueraufzeichnung Ereignisaufzeichnung (Bewegung, Alarm-Eingang, VCA) Smart-Suche (Abhängig vom Filter) Vorschaubilder Diese Funktion erlaubt Ihnen sich schnell einen Überblick zu verschaffen. -
Seite 13: Filter Zeitleiste
Filter Zeitleiste Es stehen vier verschiedene Filter zur Verfügung, um die Suche nach bestimmten Aufzeichnungen zu vereinfachen. Dabei wird auch immer die Darstellung der Zeitleiste angepasst. Dauer Zeigt alle Daueraufzeichnungen an • Zeigt alle Aufzeichnungen an, die von einer VCA- Funktion ausgelöst wurden Bsp. -
Seite 14: Dateisuche
Springt 30 Sekunden rückwärts Springt 30 Sekunden vorwärts Wiedergabe und Pause der Aufzeichnung rückwärts Wiedergabe und Pause der Aufzeichnung vorwärts Reduziert die Wiedergabegeschwindigkeit Wiedergabegeschwindigkeit Erhöht die Wiedergabegeschwindigkeit Wechselt zwischen Stream 1 und Stream 2 Öffnet die Auswahl der Kameralayouts Öffnet und schließt die Vollbild-Ansicht 5) Dateisuche Hier haben Sie zwei Möglichkeit nach Aufzeichnungen zu suchen: •... -
Seite 15: Gespeicherte Suche
Gespeicherte Suche Gespeicherte Suchanfragen werden hier angezeigt und können zu einem späteren Zeitpunkt schnell aufgerufen werden. Alle Dateien Zeit Auswahl eines vordefinierten oder selbst definierten Zeitraums. Kamera Auswahl welche Kameraarchive durchsucht werden sollen Datei Typ Auswahl ob nach Videos oder Bildern gesucht werden soll Markierung Wurden Markierungen erstellt, kann hier nach der Bezeichnung der Markierung gesucht werden... -
Seite 16: Suchergebnisse Exportieren
Suchergebnisse exportieren Suchergebnisse können schnell und einfach exportiert werden. Wählen Sie hierzu das zu exportierende Video oder Bild aus (eine mehrfache Auswahl ist möglich) und klicken Sie auf den Button „Exportieren“. Beim Export haben Sie die Möglichkeit zusätzlich zu den Aufnahmen das Logfile und einen Video-Player zu exportieren. -
Seite 17: Kamera-Einstellungen
7) Kamera-Einstellungen In diesem Menü findet die Kameraverwaltung statt. Weiterhin können grundlegende Einstellung bzgl. der Kamera vorgenommen werden. Kamera Alle Kameras auswählen Kamera hinzufügen Kamera löschen Kameraliste importieren / exportieren Weitere Einstellungen: • Protokoll Hier können Sie ein benutzerspezifisches RTSP-Profil erstellen. -
Seite 18: Netzwerkübersicht
Stream 2: Aktiviert den Stream 2 Typ: RTSP Übertragungsprotokoll: Verwenden Sie die Einstellung Auto, sofern keine speziellen Anforderungen vorliegen. Port: Eingabe des RTSP-Ports Pfad: Angabe des RTSP-Streaming Pfades auf der Netzwerkkamera Typischer Aufbau eines RTSP-Streaming-Pfades: rtsp://192.168.0.1:554/video.h264 • Kamera Standard-Passwortverwaltung Hier können Sie das Standard-Passwort (wurde bei der Initialeinrichtung im Einrichtungsassistenten vergeben) ändern. - Seite 19 Alternativ können Sie Kameras durch klicken auf die Buttons oben im Menü hinzufügen. IP-Adresse IP-Adresse der Kamera Protokoll Hersteller Kommunikationsprotokoll. Für Kameras von ABUS wählen Sie bitte ABUS als Protokoll aus. Port Kommunikationsport der Kamera (in der Regel Port 80 oder 8000) Übertragungsprotokoll Auto (empfohlen) , UDP, TCP Benutzername...
-
Seite 20: Kamera Via Poe Verbinden
Netzwerkeinstellungen). Kamera via PoE verbinden Der PoE NVR10020P und NVR10030P verfügen über integrierte PoE Ports, über welche direkt ABUS Netzwerkkameras angeschlossen werden können. (Siehe Kompatibilitätsliste). Bitte verbinden Sie Schritt für Schritt die einzelnen Kameras an den PoE-Ports und warten Sie bis die jeweilige Kamera den Status „ONLINE“ hat und ein Bild zu sehen ist. - Seite 21 A) PoE-Spannungsversorgung konfigurieren -Kanal: Hier wird die Anzahl der verfügbaren Slots angezeigt -Langstreckenübertragung: Hier kann man die Langstreckenübertragung aktivieren -Kurzstreckenübertragung: Hier kann man die Kurzstreckenübertragung aktivieren -Kanal Status Hier wird angezeigt welche Kameras verbunden sind. Info-Anzeige: -aktuelle Leistung Hier wird der Stromverbrauch aller angeschlossener Kameras zusammenaddiert -noch verfügbare Leistung Hier wird die nicht verwendete Leistung angezeigt...
- Seite 22 B) PoE-Verbindung konfigurieren Hier befindet sich eine Liste in der man die PoE Kanäle Aktivieren/Deaktivieren kann. Wenn man die „PoE-Ports“ deaktiviert, kann man Netzwerkkameras im Menü „IP- Kamera“ auf normalem Weg hinzufügen.
-
Seite 23: Darstellung
Darstellung Hier haben Sie Möglichkeit. pro Kamera individuelle Einstellung zur Darstellung der Kamera vorzunehmen. Die Positionierung von Kameraname und Datum&Uhrzeit können im angezeigten Livebild direkt vorgenommen werden. Achtung: Je nach eingesetzten Kameramodell kann die Auswahl von Einstellungsmöglichkeiten variieren. Nähere Information zu den Einstellungen entnehmen Sie bitte der Bedienungsanleitung der Kamera. -
Seite 24: Privatzone
Privatzone Hier können Sie pro Kamera bis zu 4 Privatzonen erstellen. Durch Klicken auf die Checkbox „Aktivieren“, können Sie im angezeigten Livebild direkt die Privatzone erstellen und löschen. Videoparameter Hier können Sie die Video-Parameter für den Stream 1 und 2 anpassen. Achtung: Nähere Information zu den Einstellungen entnehmen Sie bitte der Bedienungsanleitung der Kamera. -
Seite 25: Ereignis
Überwachung „Liveansicht“) Audio Warnung Startet einen Warnton am Rekorder CMS / Link Station Sendet eine Push Nachricht an die ABUS CMS oder ABUS Push Link Station App E-Mail senden Versendet eine E-Mail (zuvor müssen die Empfänger + SMTP eingerichtet sein) Lokal->1... -
Seite 26: Normales Ereignis
Normales Ereignis Im Menü „Normales Ereignis“ können folgende Ereignisse eingerichtet werden: Bewegungserkennung Der Rekorder verarbeitet ausschließlich die Bewegungserkennung innerhalb der Kamera. Wird in diesem Dialog ein Live-Bild der Kamera angezeigt, können Sie direkt die Bewegungsmasken der Kamera konfigurieren. Hinweis: Die angezeigten Einstellungen für die Bewegungserkennung sind Grundeinstellungen. -
Seite 27: Intelligentes Ereignis
Intelligentes Ereignis Hinweis: Je nach verwendeter Kamera stehen verschieden VCA Funktionen zur Verfügung. Für eine detaillierte Anleitung zur Verwendung der Funktion, lesen Sie bitte die Anleitung der Kamera. Die hier genannten Funktionen sind die meistverfügbaren VCA Funktionen: Tripwire Detection Die Funktion Tripwire löst ein Ereignis aus, wenn sich ein Objekt über eine virtuelle Linie in eine bestimmte oder beide Richtungen bewegt. -
Seite 28: Speicher-Einstellungen
8) Speicher-Einstellungen Zeitplan In diesem Menü definieren Sie den Zeitplan und die Auslöser für die Aufzeichnung von Videos oder Bilder. Aufnahmeplan Hier programmieren Sie die Aufzeichnung von Videos Erfassen Hier programmieren Sie die Aufzeichnung von Bildern Aufzeichnung Video (Aufnahmeplan) Aktivieren Sie zuerst den Zeitplan, klicken auf einen Auslöser und ziehen dann mit gedrückter linken Maustaste im Wochenkalender, um die gewünschten Zeiten zu definieren. -
Seite 29: Erweitert
Erweitert Audio Aktiviert die Audioaufzeichnung (sofern die Kamera ein Audiosignal liefert und der Stream auf „Video & Audio“ umgestellt aufnehmen ist) Voralarm Hier aktivieren Sie die Voralarm-Aufzeichnung Hinweis: Je nach Systemkonfiguration und Anzahl der Kameras, kann eine Speicherung von bis zu 10 Sekunden erreicht werden. Nachalarm Wählen Sie die Dauer für die Nachalarm-Speicherung für Ereignisaufnahmen... -
Seite 30: Speichermedium
Alarm Es wird nur bei Alarmeingang (lokal/remote) ein Bild gespeichert B | A Es wird bei Bewegungserkennung oder bei Alarmeingang (lokal/remote) ein Bild gespeichert Es wird nur bei gleichzeitiger Bewegungserkennung und B & A Alarmeingang ein Bild gespeichert Es findet keine Aufnahme statt Keine Bearbeiten Hier können Sie die Einstellungen in Listenform bearbeiten... - Seite 31 Achtung: Bevor Sie mit dem Gerät Aufzeichnungen durchführen können, muss die eingebaute Festplatte „initialisiert“ werden. Sämtliche Daten einer Festplatte werden beim Initialisieren gelöscht! Anzahl der eingebauten Festplatten / hinzugefügten NAS Laufwerken Kapazität Zeigt den Speicherplatz in GB an Status Zeigt den aktuellen Status der Festplatten: •...
-
Seite 32: Netzlaufwerk Hinzufügen
Netzlaufwerk hinzufügen Klicken Sie auf „Hinzufügen“, um ein Netzlaufwerk hinzu-zufügen. Achtung: Es wird empfohlen pro NVR ein eigenes Volume auf dem NAS zu verwenden, da es bei Mehrfachnutzung zu Problemen kommen könnte. Netzlaufwerk Wählen Sie zwischen 8 Netzlaufwerken aus. • NAS: Für diese Einstellung muss Ihr Netzwerkspeicher das NFS-Dateisystem unterstützen. -
Seite 33: Modus: Kontingent
Modus: Kontingent In diesem Modus werden die Videodaten auf die Gesamtzahl aller angeschlossenen Datenträger verteilt geschrieben. Kamera Wählen Sie die Kamera aus Belegter Video- Aktuell benutzter Video-Speicher auf dem Speicher Datenträgerverbund Belegter Bild- Aktuell benutzter Bild-Speicher auf dem Datenträgerverbund Speicher HDD Kapazität (GB) Zeigt den gesamten Speicherplatz in GB Reservierter Legen Sie die maximale Aufzeichnungsgröße für Video auf... -
Seite 34: Auto Backup
Auto Backup Hier können sie das automatische Backup einrichten. Hierbei werden die letzten 24h automatisch auf ein USB / eSATA Gerät exportiert. Backup Status Hier wird der Fortschritt des Backups angezeigt Aktueller Status Zeigt den aktuellen Status an. Last Backup Hier wird angezeigt ob der letzte Backup erfolgreich war Auto Backup... -
Seite 35: Erweiterte Einstellungen
Erweiterte Einstellungen Hier können Sie allgemeine Einstellungen für alle installierten Festplatten vornehmen. Überschreiben Legen Sie fest, ob bei voller Festplatte ältere Aufzeichnungen überschrieben werden sollen. HDD-Sleep- Bei aktivierter Funktion gehen Festplatten, welche sich im Funktion Leerlauf befinden, in den Stand-by-Modus. RAID Aktivieren Sie hier den integrierten RAID-Controller (Nur NVR10040) - Seite 36 Array: Diese Ansicht zeigt den aktuellen Zustand des RAID-Arrays an. Es können folgende Aktionen ausgeführt werden: Re-Build Führen Sie manuell einen Re-Build des Arrays durch. Hierdurch wird die Datenstruktur des RAID-Verbundes neu aufgebaut. Löschen Löschen Sie den RAID-Verbund. Hierdurch werden die Datenträger wieder „frei“...
-
Seite 37: System-Einstellungen
9) System-Einstellungen Im Menü „System“ werden sämtliche grundlegende Geräteeinstellungen verwaltet. Achtung: Vergewissern Sie sich, dass Datum und Uhrzeit korrekt eingestellt wurden. Nachträgliche Änderungen können zum Datenverlusten führen! Sorgen Sie rechtzeitig für eine Datensicherung. Allgemein Sprache Wählen Sie die anzuzeigende Menü-Sprache aus Zeitzone Wählen Sie die Zeitzone aus in der Sie sich befinden Datum Format... - Seite 38 Assistent aktivieren Wählen Sie ob beim Systemstart der Assistent erscheinen soll Kennwort aktivieren Wählen Sie ob bei der lokalen Bedienung eine Passwortabfrage erscheinen soll. Achtung: Beim Zugriff per Netzwerk muss das Passwort allerdings eingegeben werden. VGA Auflösung Wählen Sie die Monitor-Auflösung des VGA-Ausganges HDMI Auflösung Wählen Sie die Monitor-Auflösung des HDMI-Ausganges Geschwindigkeit...
-
Seite 39: Benutzer
Benutzer Im Menü „Benutzer“ findet die Benutzerverwaltung statt. Benutzer hinzufügen Benutzer ändern Benutzer löschen Legt fest welche Kameras auf dem „Sperrbildschirm“ lokal zu sehen sind. -
Seite 40: Benutzer Hinzufügen
Benutzer hinzufügen Um einen Benutzer hinzuzufügen klicken Sie auf das „+“ Symbol. Benutzername Wählen Sie einen eindeutigen Namen Passwort Wählen Sie ein Passwort Hinweis: wechseln Sie Passwörter regelmäßig, verwenden Sie Kombinationen aus Buchstaben, Zahlen etc., notieren Sie Passwörter an einem geschützten Ort. Bestätigen Bestätigen Sie das Passwort Benutzerberechtigung... -
Seite 41: Benutzer Löschen
Benutzer löschen Um einen Benutzer zu löschen, wählen Sie zuerst einen Benutzer aus und klicken dann auf das Symbol „Löschen“. Live View Parameter Hier können Sie festlegen, welche Kamera angezeigt oder nicht angezeigt werden dürfen, wenn sich kein Benutzer angemeldet hat. Geben Sie hierzu das Admin Passwort ein und wählen danach welche Kameras im nicht eingeloggten Status angezeigt werden sollen. -
Seite 42: Netzwerk
Netzwerk Im Menü „Netzwerk“ wird die komplette Netzwerkkonfiguration des Rekorders vorgenommen. Der Rekorder muss mindestens mittels Netzwerkkabel physisch mit dem Netzwerk verbunden werden. Um einen reibungslosen Netzwerkbetrieb zu ermöglichen, empfehlen wir eine durchgängige GBit-Verkabelung zwischen Rekorder, Kamera und Switch. Hinweis Die korrekten Netzwerkeinstellungen sind unabdingbar, um Netzwerkkameras einzubinden und mittels Remote-Software (Browser, CMS, App) auf den Rekorder zuzugreifen. -
Seite 43: Ddns
Hier tragen Sie das Passwort für Ihren DDNS-Account ein Wenn Sie ABUS-Server für den Remote-Zugriff verwenden möchten, gehen Sie wie folgt vor: 1) Um die ABUS DDNS Funktion nutzen zu können, müssen Sie zuvor ein kostenloses Konto bei http://www.abus-server.com einrichten. Bitte beachten Sie hierzu die FAQs auf der Webseite. -
Seite 44: Pppoe
Der NVR wird sich nun mit dem ABUS Server-Account verbinden. Dieser Vorgang kann bis zu 2 Minuten in Anspruch nehmen. Im ABUS Server werden nun die Ports automatisch in regelmäßigen Abständen übermittelt und aktualisiert. Damit ein Zugriff von extern möglich ist und der Port-Scan des ABUS Servers den Status „grün“... -
Seite 45: Erweiterte Einstellungen - Snmp
Erweiterte Einstellungen - SNMP Das Simple Network Management Protocol (SNMP) dient um Netzwerkelemente von einer zentralen Station aus überwachen und steuern zu können. Das Protokoll regelt dabei die Kommunikation zwischen den überwachten Geräten und der Überwachungsstation. Aktivieren Checkbox aktivieren, um eine Verbindung mit einer SNMP Software herzustellen SNMP-Version Version des SNMP-Systems... -
Seite 46: Erweiterte Einstellungen - E-Mail
Erweiterte Einstellungen - E-Mail In einem Alarmfall kann das Gerät eine Nachricht per Email versenden. Geben Sie hier die E-Mail-Konfiguration ein. Server Checkbox aktivieren, wenn eine Authentifizierung am Server Authentifizierung erfolgen soll/notwendig ist Benutzername Tragen Sie hier den Benutzername von Ihrem E-Mail-Konto Passwort Tragen Sie hier das Passwort von Ihrem E-Mail-Konto ein Absender... -
Seite 47: Erweiterte Einstellungen - Abus Link Station
Account Status ABUS Link Station verbunden ist In der App „ABUS Link Station“ können Sie ganz einfach Geräte hinzufügen, indem Sie den QR Code des Gerätes scannen. Diesen QR Code finden Sie im Lieferumfang oder Sie können den hier im Menü angezeigten QR Code nutzen. -
Seite 48: Erweiterte Einstellungen- Weitere Einstellungen
Netzwerk-Adresse der CMS-Station Alarm Host Port Port Ihrer CMS Station (Standard: 7200) Server Port Port für Datenkommunikation zu ABUS CMS und iDVR App / ABUS LINK STATION APP (normale Verbindung via IP) (Standard: 8000) HTTP Port Port des Webservers (Standard: 80) Multicast IP Sie können zur Traffic-Minimierung hier auch die Multicast IP... -
Seite 49: Liveansicht
Liveansicht Im Menü Liveansicht legen Sie das Verhalten der lokalen Bildausgabe am Rekorder fest. Allgemein Video Ausgabe Hier können Sie auswählen, an welchem Anschluss die Einstellungen geändert werden sollen Layout Hier können Sie das Kameralayout auswählen: 1x1, 2x2, 1+5, 1+7, 3x3, usw. Verweilzeit Hier können Sie die Umschaltzeit zwischen den einzelnen Kameras bei Sequenzanzeige auswählen... -
Seite 50: Layout / Anzeigen
Layout / Anzeigen Hier können Sie das Kameralayout für den ausgewählten Monitor definieren. Hinweis: Achten Sie auf mögliche Einschränkungen in der Live-Ansicht hinsichtlich der lokalen Dekoderleistung des Rekorders. All-in-One Stream Hier können Sie den „All-in-One“ Stream aktivieren. Der Rekorder stellt dann einen zusätzlichen Stream zur Verfügung. -
Seite 51: Urlaub
Achtung: Sobald das Menü auf dem VGA Monitor geöffnet ist, wird nur ein schwarzes Bild übertragen. Urlaub Der Urlaubszeitplan hat höhere Priorität als der normale Aufzeichnungszeitplan und setzt diesen bei Aktivierung außer Kraft. Hotspare Der Hot Spare Modus ermöglicht eine zusätzliche Sicherung gegen Systemausfall Ihrer Aufzeichnungslösung. -
Seite 52: Wartung-Einstellungen
Überprüfen Sie, ob beide Geräte mit Ihrem Netzwerk verbunden sind. Sollte das nicht der Fall sein, richten Sie dies bitte wie im Kapitel „Netzwerk-Konfiguration“ beschrieben ein. Hot Spare Modus einrichten Richten Sie zunächst das Zweitgerät im Netzwerkwerk ein und konfigurieren Sie alle Grundfunktionen (Datum, Speicherlaufwerke, etc.). -
Seite 53: Logbuch
In diesem Menü werden diverse Informationen zum System, Kameras, Aufzeichnung, Alarm, Netzwerk und Speichermedien dargestellt. Logbuch Alle Interaktionen und Ereignisse werden im Logbuch protokolliert. Hier können Einträge nach bestimmten Kriterien gefiltert und angezeigt werden. Import / Export Hier können Sie die Konfigurationsdaten vom Rekorder im- und exportieren. -
Seite 54: Update
Update Hier können Sie den Rekorder mit der aktuellen Firmware updaten. Zurücksetzen Hier können Sie die Einstellungen vom Rekorder zurücksetzen, den Rekorder komplett auf Werkseinstellungen zurücksetzen oder den Rekorder wieder auf „inaktiv“ setzen. -
Seite 55: Netzwerk
Netzwerk In diesem Menü finden diverse Informationen zur Netzwerkschnittstelle, Netzwerkverkehr und Netzwerkstatus. Festplattenfunktion In diesem Menü finden Sie diverse Information zur eingebauten Festplatte. Weiterhin können Sie die Festplatte auf „Bad Sectors“ überprüfen lassen. -
Seite 56: Systemwartung
Systemwartung Erweiterte Einstellungen ONVIF: Hier können sie die ONVIF Funktion aktivieren und Benutzer anlegen, welche für den Zugriff auf den NVR via ONVIF Protokoll berechtigt sind. - Seite 57 Stream-Verschlüsselung: Hier können Sie die Stream-Verschlüsselung für den Zugriff via ABUS LINK STATION App aktivieren/deaktivieren sowie Ihren Verification Code ändern. Dieser wird für den Zugriff auf die Livebilder in der App sowie Remote via Webinterface und ABUS CMS Software benötigt.
- Seite 58 4-Augen-Prinzip: Das 4-Augen Prinzip ermöglicht eine doppelte Verifizierung eines „Gast“ oder „Betreiber“ Nutzers für die folgenden Aktionen: ▪ Lokale Wiedergabe ▪ Remote Wiedergabe ▪ Lokaler Videoexport Eine dieser Aktionen kann dann nur ausgeführt werden, wenn der „4-Augen“- User sein Passwort eingibt und somit eine doppelte Verifizierung darstellt. Man kann bis zu 8 verschiedenen „4-Augen“...
