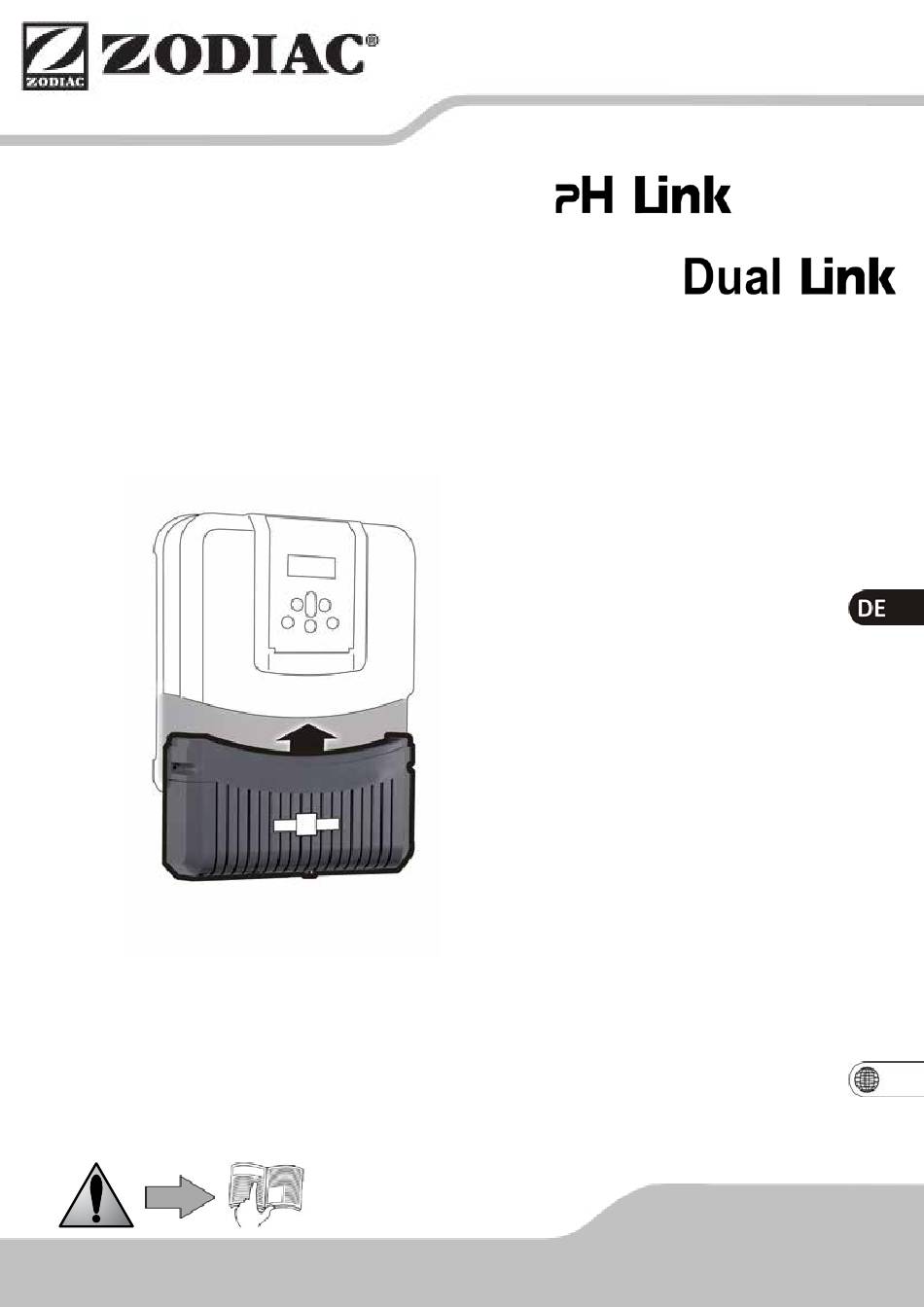

- Seite 1 Montage- und Gebrauchsanleitung Deutsch More documents on: www.zodiac-poolcare.com H0493700.A - 2014/07...
- Seite 2 Tod führen. • Das Gerät muss sich außerhalb der Reichweite von Kindern befinden. • Das pH Link- oder Dual Link-Modul ist ausschließlich für die Verwendung von pH Minus (spezifische Flüssigkeit zur Schwimmbad-Wasseraufbereitung) vorgesehen. Die Verwendung anderer Produkte führt automatisch zum Verfall der Garantie.
-
Seite 3: Inhaltsverzeichnis
............................3 2. Installation ............................... 4 2.1 Vorbereitung des Schwimmbeckens: Sicherstellen des chemischen Gleichgewichts des Wassers ... 4 2.2 Installation des pH Link- oder des Dual Link-Moduls ..............5 2.3 Installation des Kit POD ..........................5 3. Einsatz ................................. 8 3.1 Aktivierung des Moduls... -
Seite 4: Vor Der Installation
Pufferlösung pH 7,5 -Modul Zubehörbeutel (Gegengewicht + Schlauchnippel, Schlauch für Ansaugung + Kronsäge 22 mm Teflonband und Stopfen) Einspritzung (5 m lang) 1.2.2 Dual Link-Modul Dual Link--Modul Kit POD pH-Sonde ACL-Sonde Kronsäge 22 mm Zubehörbeutel (Gegengewicht + Schlauchnippel, Schlauch für Pufferlösung... -
Seite 5: Installation
Das Zodiac®-Elektrolysegerät und der MagnaPool™-Hydroxinator dienen der Desinfektion des Schwimmbadwassers. Mit dem pH Link-Modul wird der pH-Wert Ihres Schwimmbeckens automatisch auf dem richtigen Niveau gehalten. Mit dem Dual Link-Modul (nur Elektrolysegerät) werden der pH und der Chlorgehalt (ACL oder Redoxpotential) Ihres Schwimmbeckens automatisch auf den richtigen Werten gehalten. -
Seite 6: Installation Des Ph Link- Oder Des Dual Link-Moduls
Sie die vier Schrauben wieder ein, und bringen Sie die Geräteverkleidung wieder an. • Stellen Sie die Stromversorgung erst dann wieder her, nachdem das pH Link- oder das Dual Link-Modul, der Kit POD-Elementeträger und die Einspritzleitungen von pH Minus installiert wurden (siehe § 2.3.3). -
Seite 7: Installation Der Ph- Und Der Acl-Sonde
Eine Sonde, die unkorrekt installiert wird, kann zu falschen Messungen und somit zu einem unsachgemäßen Betrieb des Gerätes führen. In diesem Fall haftet der Hersteller nicht, da eventuelle Fehlbetriebe nicht auf das Gerät zurückzuführen sind. Suchen Sie einen geradlinigen Rohrabschnitt von passender Länge (mindestens 30 cm, ohne Rohrbogen). -
Seite 8: Installation Der Einspritzleitung Des Ph Minus
• Führen Sie das freie Ende des Schlauchs durch die Bohrung in der Kappe, und bringen Sie das Gegengewicht aus Keramik sowie den Schraubnippel an. • Stellen Sie sicher, dass ALLE Anschlüsse korrekt und dicht sind, bevor das pH Link- oder Dual Link-Modul in Betrieb genommen wird. -
Seite 9: Einsatz
• Um präzise und zuverlässig zu arbeiten, müssen die Sonden zwingend kalibriert werden, bevor die Steuereinheit mit dem pH Link- oder Dual Link-Modul in Betrieb genommen wird. Um die volle Funktionstüchtigkeit des Geräts zu gewährleisten, empfiehlt es sich, die Kalibrierung mindestens einmal alle zwei Monate während der Nutzungszeit des Schwimmbads durchzuführen. -
Seite 10: Einstellung Des Sollwerts / Der Sollwerte
3.4 Einstellung des Sollwerts / der Sollwerte Der Sollwert wird dauerhaft auf der Startseite des LCD-Displays angezeigt. Die Standardeinstellung des pH-Sollwerts ist 7,2 pH (pH Link- und Dual Link-Modul). Die Standardeinstellung des ACL-Sollwerts ist 4 (Dual Link-Modul). Diese Werte entsprechen den üblichen Regeln zum Erhalt der vollen Effizienz der Wasserdesinfektion. -
Seite 11: Die Peristaltische Pumpe
3.6 Die peristaltische Pumpe 3.6.1 Test / Ansaugen der peristaltischen Pumpe Nach der Installation empfiehlt es sich, die peristaltische Pumpe des pH Link- oder Dual Link-Moduls zu testen und sie ansaugen zu lassen (System normalerweise selbstansaugend). • Stellen Sie vor der Durchführung des Tests der peristaltischen Pumpe sicher, dass alle Anschlüsse der Ansaug- leitung und der pH-Minus-Einspritzleitung korrekt ausgeführt wurden. -
Seite 12: Wartung
4. Wartung 4.1 Reinigung der Sonde(n) • Ist das Sondenende mit einer Fettschicht überzogen (Ablagerungen von Kosmetika, Sonnencreme usw.), lässt man es ein paar Minuten in lauwarmer Seifenlauge einweichen. Achtung, verwenden Sie hierzu kein Reinigungsmittel sondern Geschirrspülmittel. • Ist das Sondenende mit Kalk bedeckt, oder ist die oben beschriebene Vorgehensweise nicht ausreichend, lässt man die Sonde in einer auf 10 % verdünnten Salzsäurelösung einige Minuten lang einweichen (hierbei die erforderliche Personenschutzausrüstung tragen). -
Seite 13: Registrierung Des Produktes
6. Registrierung des Produktes Registrieren Sie Ihr Produkt auf unserer Website: Sie werden als Erste über die Neuheiten von Zodiac® und über unsere Sonderangebote informiert, helfen Sie uns, die Qualität unserer Produkte ständig zu verbessern. Europa und Rest der Welt www.zodiac-poolcare.com... - Seite 14 Votre revendeur / your retailer Pour plus de renseignements, merci de contacter votre revendeur. For further information, please contact your retailer. ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
