- Seite 1 Modulis Receiver RTS M/MU Gebrauchsanleitung Rev. 01-12/2006 Seite © by Somfy GmbH...
-
Seite 2: Inhaltsverzeichnis
5.2 EU / US Mode Umschaltung..............14 6 Wind- / Sonnenfunktion 6.1 Wind-/Sonnenfunktion ................16 7 Fehlersuche und Störungsbehebung 7.1 Fehlersuche und Störungsbeseitigung ..........17 8 Entsorgung ................... 18 9 Notizen .................... 18 Index ....................19 Seite © by Somfy GmbH... -
Seite 3: Allgemeines

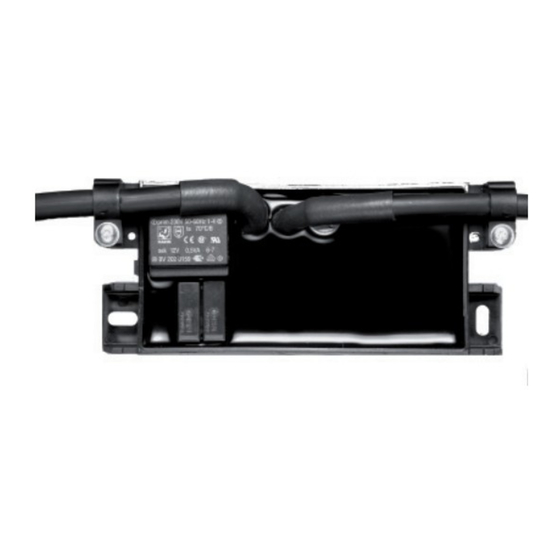

1 Allgemeines 1.1 Artikelnummer 1 810 672 1.2 Lieferumfang Modulis Receiver RTS M/MU (1) Gebrauchsanleitung 1.3 Technische Daten Betriebsspannung: 220-240V ~ 50/60 Hz Betriebstemperatur: -30°C bis +70°C Schutzart Gehäuse: IP 44 Schutzklasse: Funkfrequenz: 433,42 MHz 120 mm 50 mm 20 mm min. - Seite 4 1 Allgemeines 1.4 Allgemeines Der Modulis Receiver RTS M/MU ist ein Funkempfänger für die Ansteuerung eines Jalousieantriebes der Orienta Reihe und weiterer im Markt vorhandener Antriebe (z.B. Stehle). Über das in dem Funkhandsender inte- grierte Scroll-Rad (1), nur bei Telis Mo- dulis RTS (2,3), kann die Lamellenneigung präzise eingestellt werden.
-
Seite 5: Montage-Empfehlung
2.2 Montage innerhalb und außerhalb der Oberschiene / des Kanals innerhalb außerhalb Bild 1 Die Montage außerhalb kann mit 2 Schrau- ben oder mit 2 Kabelbindern (nicht im Lieferunfang enthalten) erfolgen Bild 1 und Bild 2). Bild 2 Seite © by Somfy GmbH... -
Seite 6: Anschlüsse
2 Montage 2.3 Anschlüsse A: Kupplung zum Antrieb B: Netzstecker 1 Neutralleiter N 1 Neutralleiter N 2 Auf Bewegung 2 Phase L1 3 Ab Bewegung 3 nicht belegt 4 Erde PE 4 Erde PE Seite © by Somfy GmbH... -
Seite 7: Programmierung
• Am gewünschten neuen Funksender (z.B. Funkhandsender, Soliris Sensor RTS, Eo- lis Sensor RTS oder Sunis Sensor RTS) nur bei Soliris Sensor RTS die Programmiertaste (3) kurz drücken. Kurze Auf-/Ab-Bewegung des Be- hanges. Der Sender/ Sensor ist eingelernt. Seite © by Somfy GmbH... -
Seite 8: Löschen Eines Funksenders
Der Behang fährt für ca. 5 sec abwärts. • Neuen Sender/Sensor durch kurzes Drü- cken der Programmiertaste (1) einlernen. AUS >2 sec AUS >2 sec Kurze Auf-/Ab-Bewegung des Be- hanges. Der Sender/ Sensor ist eingelernt. Seite © by Somfy GmbH... -
Seite 9: Auf Werkseinstellung Zurücksetzen
Der Behang fährt für ca. 5 sec abwärts. • Am Funksender die Programmiertaste (1) AUS>2sec AUS>2sec für ca. 7 sec gedrückt halten. Der Behang muß nach ca. 2 sec. und dann wieder nach ca 7 sec. eine kurze Auf-/Ab-Bewegung machen! Seite © by Somfy GmbH... -
Seite 10: Einstellung Lamellenwendung In Der „My" Position
Kurze Auf/Zubewegung der Lamellen. Die eingestellte Lamellenposition wird gespeichert. 3.7 Testen der „my“ Position • Auf die „my“ Taste (1) drücken. Der Behang fährt in die untere End- lage und die Lamellen öffnen bis zur eingelernten Position (Neigung). Seite © by Somfy GmbH... -
Seite 11: Löschen Der „My" Position
Lamellen öffnen bis zur „my“ Position. • Die Tasten AUF (3) und „my“ erneut für ca. 5 sec. drücken. Kurze Auf/Zubewegung der Lamellen. Die „my“ Position ist gelöscht. Keine Fahrbewegung bei Betätigung der „my“ Taste. Seite © by Somfy GmbH... -
Seite 12: Programmierung „Keine Sonne
• „my“ Taste (1) betätigen. Lamellen schließen und öffnen bis zur „my“ Position. • Erneut die „my“ Taste (1) betätigen. Lamellen öffnen. • „my“ Taste (1) ca. 5 sec drücken. Kurze Auf-/Zu-Bewegung der Lamellen. Die eingestellte Lamellenposition ist gespeichert. Seite © by Somfy GmbH... -
Seite 13: Löschen Der Lamellenwendung „Abnehmende Sonneneinstrahlung
Lamellen öffnen bis zur „my“ Position. • Die Tasten AB (2) und „my“ (1) gleichzei- tig für ca. 5 sec. drücken. Kurze Auf-/Ab-Bewegung des Be- hanges. Die Funktion „keine Bewegung bei abnehmender Sonneneinstrahlung“ ist gespeichert. Seite © by Somfy GmbH... -
Seite 14: Einstellung Bedien-Ergonomie
5.2 Umschaltung EU-/ US-Mode Hinweis: Funktion ist nur mit den Funkhandsendern Telis ohne Scroll-Rad möglich. • Modulis Receiver RTS M/MU aus- und wieder einschalten (z.B. Sicherung). • Innerhalb 30 sec. die „my“ Taste (4) ca. 5 sec. drücken. Kurze Auf-/Ab-Bewegung des Be- hanges. - Seite 15 US-Mode • AUF/AB Taste kurz drücken. Der Behang fährt bis zu den Endlagen bzw. bis die „my“ Taste (Stopp) betä tigt wird. • AUF/ AB Taste > 2 sec. drücken. Behang fährt nur kurze Zeit Seite © by Somfy GmbH...
-
Seite 16: Wind-/Sonnenfunktion
20 min. 25 min. siehe < 30 min. siehe siehe Seite Seite Seite Demo-Mode 12 sec. Hinweis: Um den Demo-Mode des Soliris Sensor RTS, Eolis Sensor RTS, oder Sunis Sensor RTS einzustellen, siehe entspre- chende Gebrauchsanweisung! Seite © by Somfy GmbH... -
Seite 17: Fehlersuche Und Störungsbehebung
Receiver auf Werkseinstellung Anwender zurück setzen → siehe Seite 9 Receiver austauschen Fachperso- Störung im Funk- Batterien tauschen, ggf. neuer Anwender Funkhandsender sender Somfy bietet Ihnen Unterstützung mit Rat und Tat. Siehe Seite 20 Seite © by Somfy GmbH... -
Seite 18: Entsorgung
8 Entsorgung 8.1 Entsorgung • Den Receiver bitte umweltgerecht entsogen. 9 Notizen _____________________________________________ _____________________________________________ ________________________________________________________________ _______________________________________________________________ _______________________________________________________________ _____________________________________________ _____________________________________________ ________________________________________________________________ _______________________________________________________________ _______________________________________________________________ _____________________________________________ _____________________________________________ ________________________________________________________________ _______________________________________________________________ _______________________________________________________________ _____________________________________________ _____________________________________________ ________________________________________________________________ _______________________________________________________________ _______________________________________________________________ Seite © by Somfy GmbH... -
Seite 19: Index
Lamellenwendung ......2, 4, 10 Löschen ........2, 8, 11, 13 Löschen eines Senders ......2, 8 „my“ Position......... 2, 10 - 13 Montage..........2, 5, 6 Oberschiene ...........4, 5 Programmierung ......2, 7, 8 - 15 Programmiertaste .......7, 8, 9 Seite © by Somfy GmbH... - Seite 20 Für Störungen und Schäden, die durch Nichtbeachten der Gebrauchsanleitung entstehen, entfällt jede Haftung von SOMFY. Hiermit erklärt SOMFY, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befi ndet. Eine Konformitäts- erklärung ist verfügbar auf der WEB-Seite www.somfy.com/CE.
