- Seite 1 Modulis Receiver RTS M/MU Montage- Gebrauchsanleitung Artikelnummer 1 810 672 Rev. 02-05/2007 vm Seite © by Somfy GmbH...
-
Seite 2: Inhaltsverzeichnis
5.8 Umschaltung EU-/ US-Mode ..............17 6 Wind- / Sonnenfunktion 6.1 Wind-/Sonnenfunktion ................18 7 Fehlersuche und Störungsbehebung 7.1 Fehlersuche und Störungsbeseitigung ..........19 8 Entsorgung ................... 20 9 Notizen .................... 21 Index ....................23 Adressen ..................24 Seite © by Somfy GmbH... -
Seite 3: Allgemeines
1 Allgemeines Um die einwandfreie Funktion des Modulis Receivers RTS nutzen zu können, lesen Sie die- se Gebrauchsanleitung bitte genau durch. Die Haftung von Somfy für Mängel und Schäden ist ausgeschlossen, wenn diese auf Nichtbeachten der Gebrauchsanleitung (falsche Instal- lation, Fehlbedienung etc.) beruhen. Technische Änderungen bleiben vorbehalten. -
Seite 4: Technische Daten
Bitte prüfen Sie vor der Installation, ob bereits andere Funksysteme mit der Frequenz 433,42 MHz installiert wurden (z.B. Sender von Funkkopfhö- rern), welche die Funktion des Modulis Receivers RTS stören oder beein- trächtigen könnten! 1.4 Funktionsprinzip verdrahtet Funk Sonnen- automatik EIN/AUS oder oder Seite © by Somfy GmbH... -
Seite 5: Montage
Oberschiene, des Kanals erfolgen ( Bild 1) innerhalb außerhalb Bild 1 Die Montage außerhalb kann mit 2 Schrauben ( Bild 2) oder mit 2 Kabelbindern ( Bild 3) durchgeführt werden (nicht im Lieferunfang enthalten). Bild 2 Bild 3 Seite © by Somfy GmbH... -
Seite 6: Anschluß
2 Montage 2.3 Anschluss STAK 3K STAS 3K Kupplung zum Antrieb Netzseitiger Stecker Neutralleiter Neutralleiter 2 ▲ Auf Bewegung 2 L1 Phase 3 ▼ Ab Bewegung nicht belegt 4 PE Schutzleiter 4 PE Schutzleiter Seite © by Somfy GmbH... -
Seite 7: Programmierung
Der Modulis Receiver RTS funktioniert nun im Normalbetrieb mit den Standardfunktionen (AUF-/AB-Bewegung, „my“- Po- sition Lamellenwendung 45°). Um zusätzliche Funktionen (z.B. Wind-/ Sonnenautomatik, Rücksetzen) zu aktivieren, lesen Sie bitte das Kapitel „Erwei- terte Programmierung“. 5 Erweiterte Programmierung Seite 10 Seite © by Somfy GmbH... -
Seite 8: Einstellen Und Testen Der „My"-Position
• Fahren Sie die Jalousie mit der AUF-Taste (3) und „my“- Taste, Stopp, (1) in eine beliebige Position. • Drücken Sie auf die „my“- Taste (1) . Die Jalousie fährt in die untere Endlage und die Lamellen öffnen bis zur eingelernten „my“-Position (Neigung). Seite © by Somfy GmbH... -

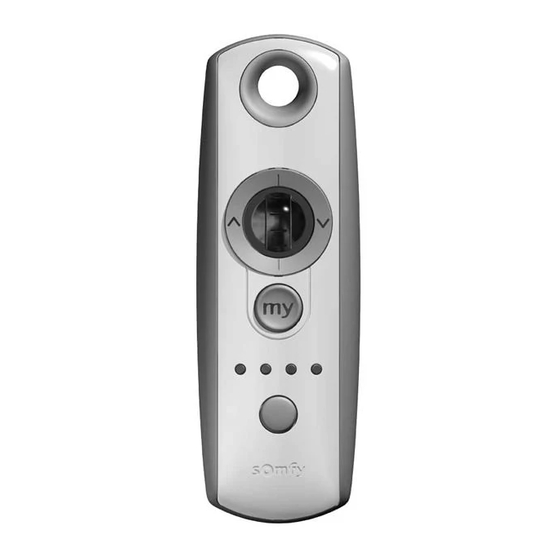

Seite 9: Bedienung
Hinweis: Soll nach einer manuellen Verstellung der Ja- lousie keine automatische Verstellung durch die Sonnenautomatik durchgeführt werden, muß die Sonnenautomatik ausgeschaltet werden. Für weitere Bedienungen der Funkhandsender, lesen Sie bitte die jeweilige Gebrauchsanleitung. Seite © by Somfy GmbH... -
Seite 10: Erweiterte Programmierung
Achten Sie bitte auf die Einstellung der Empfi ndlichkeit des Wind- sensors. Wird die Empfi ndlichkeit zu gering eingestellt, kann es zu Beschädigungen an den Lamellen der Jalousie kommen. Bitte beachten Sie die Gebrauchsanleitung des Windsensors. Seite © by Somfy GmbH... -
Seite 11: Löschen Der „My"-Position
Lamellen öffnen bis zur „my“ Position. • Drücken Sie erneut für ca. 5 sec. gleichzeitig die AUF- (2) und „my“- Taste (3). Kurze Auf-/Zu-Bewegung der Lamellen. Die „my“-Position ist gelöscht. Keine Fahrbewegung bei Betätigung der „my“- Taste. Seite © by Somfy GmbH... -
Seite 12: Zusätzliche Position „My+" (Keine Sonne)
• Drücken Sie erneut auf die „my“- Taste (1). Lamellen öffnen bis zur Position „my+“. • Drücken Sie jetzt ca. 5 sec. die „my“- Taste (1). Kurze Auf-/Zu-Bewegung der Lamellen. Die eingestellte Lamellenposition („my+“) ist gespeichert. Seite © by Somfy GmbH... -
Seite 13: Löschen Der Zusätzlichen Position "My+" (Keine Sonne)
Wiederholen Sie den oben beschriebenen Vorgang, um die Funktion - Keine Bewegung bei „keine Sonne“- zu deakti- vieren. Die Jalousie fährt in die obere Endlage (keine Position „my+“ gespeichert). oder Die Jalousie fährt in die Position „my+“ (Position „my+“ gespeichert). Seite © by Somfy GmbH... -
Seite 14: Es Steht Keine Funkhandsender Mehr Zur Verfügung
EIN >5 sec. AUS >2 sec. AUS >2 sec. Die Jalousie fährt für ca. 5 sec. abwärts. • Drücken Sie am neuen Funkhandsender kurz die Prog-Taste (1). Kurze Auf-/Ab-Bewegung der Jalousie. Der Funkhandsender ist eingelernt. Seite © by Somfy GmbH... -
Seite 15: Auf Werkseinstellung Zurücksetzen
Der Receiver muss mindestens 15 sec. mit Spannung versorgt sein. Es werden alle Sender, Sensoren und Einstellungen gelöscht! Durch eine defi nierte Spannungsunterbrechung (z.B. Siche- rung AUS,EIN) kann der Modulis Receiver RTS M/MU auf die Werkseinstellung zurückgesetzt werden. Hinweis: Auf Reihenfolge und Zeiten achten! •... -
Seite 16: Einstellung Der Wendeschrittlänge Der Lamellen
• Drücken Sie die AUF-Taste (3), um die Wendeschrittlänge zu verlängern. • Drücken Sie die AB-Taste (2) , um die Wendeschrittlänge zu verkürzen. • Drücken Sie für ca. 5 sec. Die „my“- Taste (1). Kurze Auf-/Ab-Bewegung der Jalousie. Die eingestellte Wendeschrittlänge ist gespeichert. Seite © by Somfy GmbH... -
Seite 17: Umschaltung Eu-/ Us-Mode
• AUF- oder AB-Taste kurz drücken. Die Jalousie fährt bis zu den Endlagen bzw. bis die „my“- Taste (Stopp) gedrückt wird. • AUF- oder AB- Taste > 2 sec. drücken. Die Jalousie fährt nur kurze Zeit Seite © by Somfy GmbH... -
Seite 18: Wind-/Sonnenfunktion
Telis Soliris Modulis RTS oder Telis 4 Soliris RTS aus, um die manuell eingestellte Position der Jalousie beizubehalten. * Um den Demo-Mode des Soliris Sensor RTS, Eolis Sensor RTS, oder Sunis Sensor RTS einzustellen, siehe entsprechende Gebrauchsanweisung! Seite © by Somfy GmbH... -
Seite 19: Fehlersuche Und Störungsbehebung
Receiver auf Werkseinstellung Anwender zurück setzen → siehe Seite 15 Receiver austauschen Fachperso- Störung im Funk- Batterien tauschen, ggf. neuer Anwender sender Funkhandsender Somfy bietet Ihnen Unterstützung mit Rat und Tat. Siehe Seite 24 Seite © by Somfy GmbH... -
Seite 20: Entsorgung
8 Entsorgung 8.1 Entsorgung • Den Receiver bitte umweltgerecht entsogen. Seite © by Somfy GmbH... -
Seite 21: Notizen
9 Notizen _____________________________________________ _____________________________________________ ________________________________________________________________ _______________________________________________________________ _______________________________________________________________ _____________________________________________ _____________________________________________ ________________________________________________________________ _______________________________________________________________ _______________________________________________________________ _____________________________________________ _____________________________________________ ________________________________________________________________ _______________________________________________________________ _______________________________________________________________ _____________________________________________ _____________________________________________ ________________________________________________________________ _______________________________________________________________ _______________________________________________________________ _____________________________________________ _____________________________________________ _____________________________________________________ ____________________________________________________ _____________________________________________ _____________________________________________ _____________________________________________ ______________________________________________ Seite © by Somfy GmbH... - Seite 22 9 Notizen _____________________________________________ _____________________________________________ ________________________________________________________________ _______________________________________________________________ _______________________________________________________________ _____________________________________________ _____________________________________________ ________________________________________________________________ _______________________________________________________________ _______________________________________________________________ _____________________________________________ _____________________________________________ ________________________________________________________________ _______________________________________________________________ _______________________________________________________________ _____________________________________________ _____________________________________________ ________________________________________________________________ _______________________________________________________________ _______________________________________________________________ _____________________________________________ _____________________________________________ _____________________________________________________ ____________________________________________________ _____________________________________________ _____________________________________________ _____________________________________________ ______________________________________________ Seite © by Somfy GmbH...
-
Seite 23: Index
„my“- Taste ......11, 13, 16, 17 „my“ Position ......3, 4, 11-13, 18 Montage ..........5, 6 Nachlassender Wind ......18 Position „my+“ ........12, 13 Prog-Taste ........10, 15 Programmierung .... 7, 8, 10-17, 19, 23 Seite © by Somfy GmbH... -
Seite 24: Adressen
Für Störungen und Schäden, die durch Nichtbeachten der Gebrauchsanleitung entstehen, entfällt jede Haftung von SOMFY. Hiermit erklärt SOMFY, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befi ndet. Eine Konformitätserklärung ist verfügbar auf der WEB-Seite www.somfy.com/CE.
