MONTAGE
1
Technische Daten:
– Stromversorgung: 3V-Lithiumbatterie, Typ CR 2430
– Betriebstemperatur: +5°C bis +40°C
– Schutzart: IP30
– Produkt Klasse III
2
Programmierung
A
ERSTINSTALLATION – DER FUNKEMPFÄNGER MUSS ZUGÄNGLICH SEIN
A.1 Am RTS-Empfänger/Antriebsmodul M7070
Programmtaste (PROG) drücken, bis die LED-Anzeige aufleuchtet. Die LED zeigt an, dass der Empfänger 1 Minute
lang die Adresse des Senders empfangen kann. Nach Ablauf dieser Zeit erlischt die LED.
A.2 Am Telis Handsender
Mit dem 1-Kanal-Handsender:
Programmiertaste auf der Rückseite des Handsenders mit einem Kugelschreiber kurz drücken. Die
Adresse des Senders wird vom Empfänger gespeichert, der danach automatisch den Programmier-
modus beendet.
Während dem Programmieren soll der Abstand zwischen Handsender und Empfänger mind. 50cm
betragen.
Mit dem 4-Kanal-Handsender:
Durch Drücken der Kanalwahltaste auf der Vorderseite des Handsenders den Kanal
wählen, der im Empfänger gespeichert werden soll.
Die entsprechende LED blinkt 3 Sekunden lang (der Kanal wird noch 30 Sekunden
lang gespeichert)
Programmiertaste auf der Rückseite des Handsenders mit einem Kugelschreiber kurz
drücken. Die Adresse des Senders wird vom Empfänger gespeichert, der danach auto-
matisch den Programmiermodus beendet.
Die Prozedur für jeden Kanal wiederholen, der im Empfängerspeicher abgelegt werden soll.
Für die Programmierung des Zentralkanals müssen alle 4 LED blinken.
Speicherkapazität eines RTS-Empfängers/Antriebsmoduls M7070: maximal 16 Kanäle. Sie können einem RTS-Empfänger
oder Antriebsmodul M7070 nicht mehr als 16 Kanäle zuweisen. Wenn Sie die Eingabe eines 17. Kanals versuchen, wird
dieser Befehl ignoriert, die LED auf dem Empfänger erlischt.
Somfy AG
8303 Bassersdorf
Tel. 01/838 40 30
Tél. 026/400 04 10
www.somfy.ch
inteo

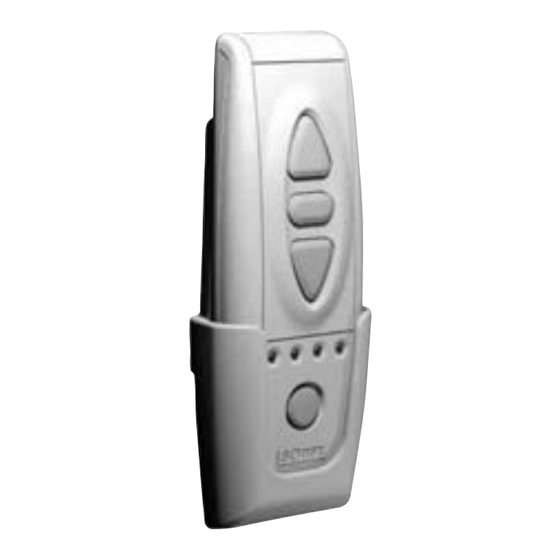

Telis RTS (1- oder 4-Kanal) ist ein Handsender für den Einsatz mit allen
RTS-Empfängern sowie den Antriebsmodulen des SOMFY-Line SLN7070
wireless.
Die Befehle werden als Funksignale übertragen (Frequenz: 433,42 MHz).
Fax. 01/836 41 95
Fax. 026/400 04 15
support@somfy.ch
Bedienung
Telis 1 RTS / Telis 4 RTS
– Masse: 120 x 45 x 17 mm
– BAKOM zugelassen: BAKOM 99.0085.K.P.
– Garantie: 2 Jahre
:
11/01
