Funkempfänger

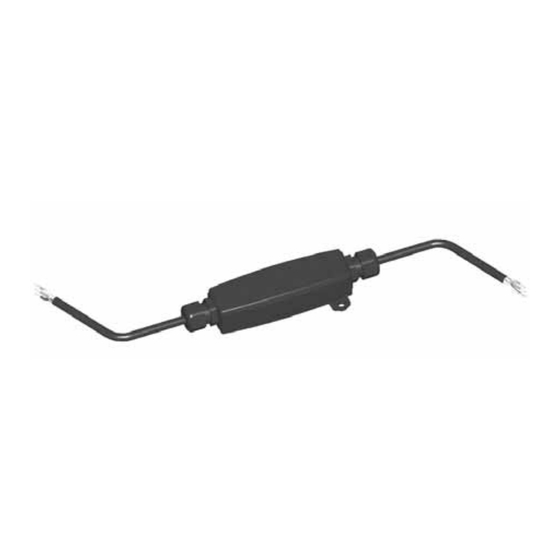

Heat receiver RTS
Der Heat receiver RTS ist speziell für die Ansteuerung eines Verbrauchers mit 230 V geeignet.
1.
Merkmale
2.
Installation
Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von einer Elektrofachkraft (lt. VDE 0100) durch-
geführt werden. Schalten Sie alle zu montierenden Anschlussleitungen spannungslos. Treffen Sie Sicherheits-vorkehrungen
gegen unbeabsichtigtes Einschalten. Der ordnungsgemäße Betrieb ist nur bei fachgerechter Installation und ausreichender
Stromversorgung gewährleistet!
Heat receiver RTS
GEBRAUCHS-
ANWEISUNG
166,5 mm
28,6 mm
Damit Sie die Vorzüge Ihres Funkempfängers Heat receiver RTS optimal
nutzen können, bitten wir Sie diese Gebrauchsanweisung genau
durchzulesen. Für Fragen, Anregungen und Wünsche stehen wir Ihnen
unter der Rufnummer 0 180 / 5 25 21 31
47 mm
Artikel-Nummer:
Betriebsspannung:
Funkfrequenz:
Schutzgrad:
Schutzklasse:
Betriebstemperatur:
Anschlussleitung:
L x B x H mm
Hiermit erklärt SOMFY, dass dieses Produkt den wesentlichen Anforde-
rungen und anderen relevanten Vorschriften der Direktive 1999/5/EC ent-
spricht. Die Konformitätserklärung kann abgerufen werden unter der
Internet-Adresse www.somfy.com, Klausel CE.
(0,12 €/min.)
gerne zur Verfügung.
Heat receiver RTS
1 822 096 / 1 822 097
220 - 240 V ~ 50/60 Hz
433,42 MHz
IP 54
I
-20° C bis +60° C
2000 Watt bei 220 - 240 V ~ 50/60 Hz
166,5 x 47 x 28,6
Werbung
Verwandte Anleitungen für SOMFY Heat receiver RTS
Inhaltszusammenfassung für SOMFY Heat receiver RTS
- Seite 1 Für Fragen, Anregungen und Wünsche stehen wir Ihnen unter der Rufnummer 0 180 / 5 25 21 31 (0,12 €/min.) gerne zur Verfügung. Der Heat receiver RTS ist speziell für die Ansteuerung eines Verbrauchers mit 230 V geeignet. Merkmale Heat receiver RTS 47 mm...
- Seite 2 Um einen ersten Sender einzulernen, drücken Sie am gewünschten Sender gleichzeitig AUF und AB um den Sender zu aktivieren. ➔ Die angeschlossene Lampe leuchtet ca. 2 sec. ➔ Der Heat receiver RTS befindet sich ca. 1 min. in Lernbereitschaft. Durch drücken der AUF Taste können Sie die Funktion testen. Danach am Sender die PROGrammier Taste drücken.
- Seite 3 0,5 sec. Löschen eines Senders Um einen Sender löschen zu können müssen mindestens 2 Sender auf den Heat receiver RTS eingelernt sein. Für 2 sec. die PROGrammier Taste an einem bereits eingelernten Sender (den Sie nicht löschen möchten) drücken. ➔ Die angeschlossene Lampe leuchtet ca. 2 sec.
- Seite 4 Angeschlossene Lampe leuchtet nicht: – Überprüfen Sie das Leuchtmittel – Überprüfen Sie die Spannungsversorgung – Überprüfen Sie die Batterie des Senders – Überprüfen Sie ob der RTS Sender in dem Heat receiver RTS eingelernt ist. – Überprüfen Sie ob Funkstörungen vorliegen (z.B. Funk-Kopfhörer) Schwierigkeiten während der Programmierung:...
