Verwandte Anleitungen für Yamaha NS-P350
Inhaltszusammenfassung für Yamaha NS-P350
- Seite 1 Speaker Package Package Enceintes NS-P350 (NS-PC350 + NS-PB350) Owner’s Manual Mode d’emploi Bedienungsanleitung Manual De Instrucciones Инструкция По Эксплуатации...
-
Seite 14: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen Bitte lesen Sie sich die folgenden Sicherheitshinweise vor der Inbetriebnahme durch. Yamaha kann für etwaige Schäden und/oder Verletzungen, die durch eine Nichtbeachtung der folgenden Sicherheitshinweise entstehen, nicht haftbar gemacht werden. 1. Um optimales Leistungsvermögen sicherzustellen, 13. Verantwortung des Anwenders. Yamaha übernimmt lesen Sie bitte diese Anleitung aufmerksam durch. -
Seite 15: Eigenschaften

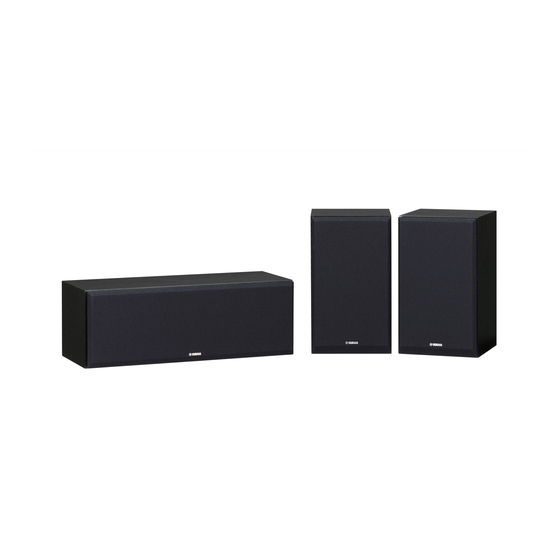

Eigenschaften [NS-PC350] [NS-PB350] • Typ: 2-Weg-, 3-Wandler-Acoustic-Suspension- • Typ: 2-Weg-, 2-Wandler-Bassreflex-Lautsprecher für Lautsprecher für Center-Kanäle Hauptkanäle • Tieftöner: Doppelter 13 cm PMD-Konus • Tieftöner: Doppelter 13 cm PMD-Konus Hochtöner: 3 cm Aluminium-Kalotte Hochtöner: 3 cm Aluminium-Kalotte Lieferumfang Überprüfen Sie zunächst, ob die nachfolgend aufgeführten Teile und Geräte im Lieferumfang enthalten sind. Center-Lautsprecher Surround-Lautsprecher (NS-PC350) -
Seite 16: Aufstellen Des Center-Lautsprechers
Positionierung der Lautsprechers Aufstellen des Center-Lautsprechers Stellen Sie den Center-Lautsprecher mittig zwischen die beiden Frontlautsprecher auf und richten ihn geradeaus nach vorn. Wenn Sie den Lautsprecher auf einer ebenen Oberfläche wie einem TV-Rack o. ä. aufstellen, bringen Sie die im Lieferumfang enhaltenen Haftunterlagen an der Haftunterlagen Unterseite des Lautsprechers an. -
Seite 17: Anschließen Der Lautsprecher
Anschließen der Lautsprecher Hinweis Vor dem Anschließen oder Abtrennen der Lautsprecher sollten die entsprechenden AV-Geräte vom Netz getrennt werden. Anschlussschema Frontlautsprecher Center-Lautsprecher Rechts Links Verstärker/Receiver Hinweis: Die Anordnung der Lautsprecheranschlüsse richtet sich nach dem verwendeten Verstärker. Rechts Links Surround-Lautsprecher ■ Vorbereiten der Lautsprecherkabel Nach dem Aufstellen der Lautsprecher müssen Sie die Lautsprecherkabel zum Anschluss der Lautsprecher vorbereiten. - Seite 18 Anschließen der Lautsprecher ■ Anschließen der Kabel an die Lautsprecherklemmen Drehen Sie die Lautsprecherklemme gegen den Uhrzeigersinn, um sie zu lösen. Festziehen Lösen Stecken Sie den blanken Draht ein. Drehen Sie die Lautsprecherklemme im Minuspol (–) Pluspol (+) Uhrzeigersinn, um sie zu sichern. Isolierungs- beschichtung Ziehen Sie vorsichtig am Kabel, um zu überprüfen,...
-
Seite 19: Abnehmen / Anbringen Des Schutzgitters
Abnehmen / Anbringen des Schutzgitters Das Schutzgitter dient zum Schutz der Lautsprechereinheit. Nehmen Sie ihn bei Bedarf ab. Greifen Sie das Schutzgitter zum Abnehmen an beiden Seiten und ziehen Sie es behutsam vom Lautsprecher ab. Richten Sie zum Anbringen des Schutzgitters die vier Aufnahmen an dessen Innenseite auf die entsprechenden Haltestifte am Lautsprecher aus und drücken Sie es behutsam an.
