6 | Angaben zum Produkt
2.7

Aufbau und Funktion

Das BHKW wird werkseitig mit vollständig montiertem und verkabelten
Schaltschrank geliefert.
Das BHKW besteht aus Gasmotor, Generator und Wärmetauscher. Der
Gasmotor treibt direkt den Generator an. Der Generator erzeugt Strom,
der in die bauseitige Niederspannungs-Hauptverteilung eingespeist
wird. Überschüssiger Strom kann in das Netz des Energieversorgungs-
unternehmens (EVU) eingespeist werden. Der Gasmotor gibt Wärme ab,
die nacheinander aus dem Motorkühlwasser und dem Abgas an den
sogenannten „inneren Kühlkreis" abgegeben wird. Durch die Wärme-
tauscher wird die Wärme aus dem inneren Kühlkreis an das Heizungs-
system übertragen.
Dieses System der Energiewandlung und Energienutzung heißt Kraft-
Wärme-Kopplung (KWK).
2.7.1

Schallschutzkabine

Die Schallschutzkabine dient der Reduktion des Schalldruckpegels und
als Berührungsschutz. Sie umschließt das gesamte BHKW mit Ausnahme
des Schaltschranks.
6 720 812 664 (2017/06)
2.7.2

Schaltschrank

Im Schaltschrank sind alle Bedienelemente für den Bediener integriert.
Im Schaltschrank sind die BHKW-Steuerung, die Leistungselektrik mit
den Sicherungen, der Leistungsschalter und der Trenner eingebaut.

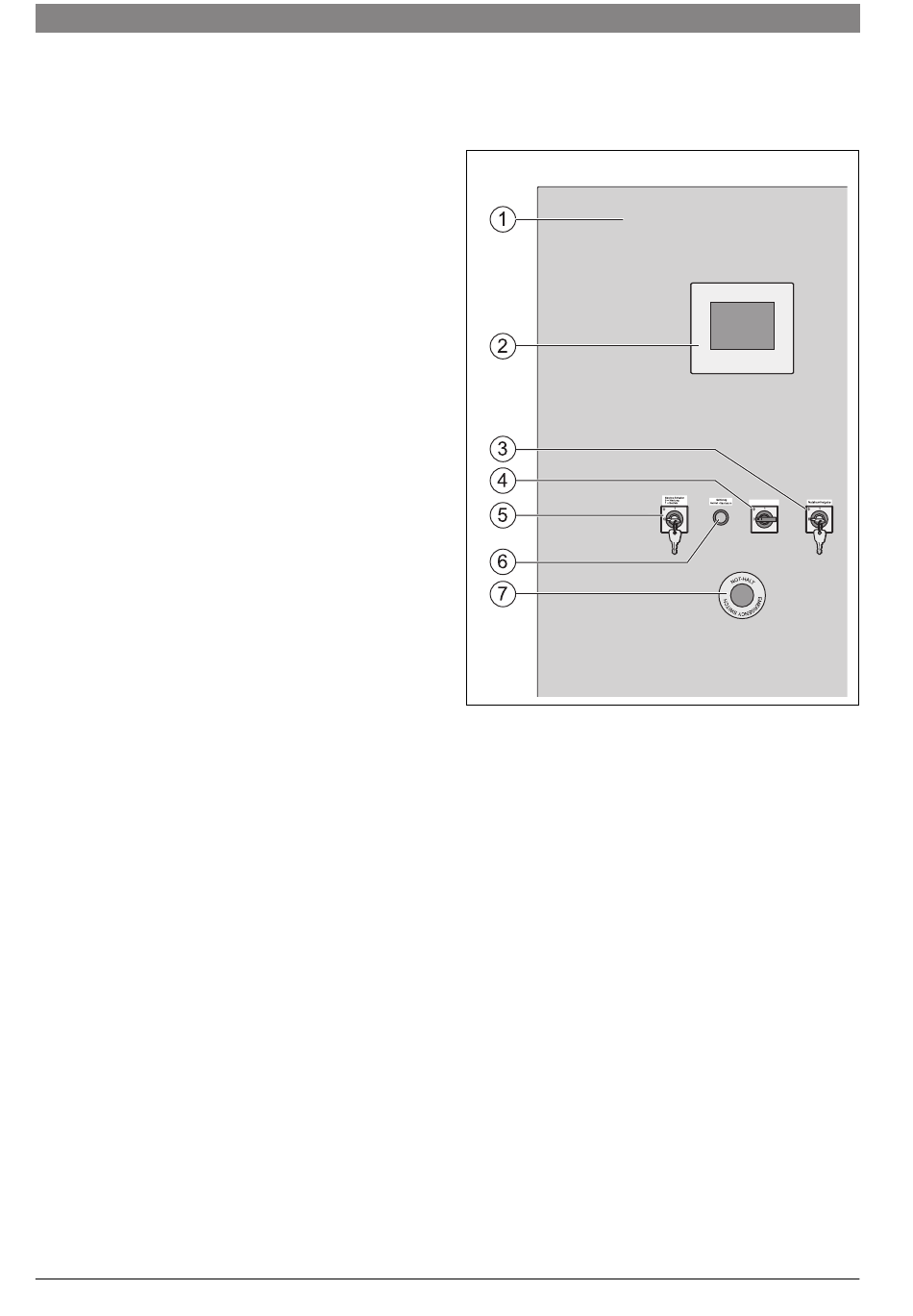

Bild 1 Ausschnitt Schaltschrank mit Bedienelementen
[1] Schaltschrank
[2] Touchscreen
[3] Schlüsselschalter Notstromfreigabe (Option)
[4] Kabinenbeleuchtung
[5] Serviceschalter
[6] Quittierung Not-Halt und Rauchalarm
[7] Not-Halt
Kabinenbeleuchtung
6 720 619 105-06.2T
CHP CE 50 NA | 70 NA
