5.5.14 Konfiguration Reduzierung nach Netzfrequenz

In diesem Einstellbild wird die Leistungsreduktion durch die Über-
frequenzen ab einer vorgegebenen Netzfrequenz aktiviert.
Vier Einstellungen sind möglich:
• Disable
• Gemäß VDE 4105
• Gemäß BDEW
• Sonder
Der Modus für die Leistungsreduktion nach Netz-
frequenz ist werkseitig vorgegeben. Eine Änderung
durch den Bediener ist nicht möglich.
Disable
Die Leistungsreduktion nach Netzfrequenz ist deaktiviert. Dadurch
erfolgt keine Frequenzregelung und -abschaltung. Weitere Eingaben
sind nicht erforderlich.
Gemäß VDE 4105 (Niederspannung)
Die Leistungsreduktion nach Netzfrequenz ist gemäß VDE 4105
aktiviert. Die Leistung wird nach der Kennlinie P(f) geregelt (fahren auf
der Kennlinie). Folgende Einstellungen sind möglich:
• Startfrequenz: Frequenz, ab der die Leistung reduziert wird.
• Steigung: Wert, um den die Leistung pro Hz reduziert wird.
• Frequenz für Freigabe Start: Frequenz, ab der das BHKW nach einer
Frequenzabschaltung erneut startet.
• Maximale Rampe: Wert, um den die Leistung kontinuierlich erhöht
wird.
Konfiguration Reduzierung
nach Netzfrequenz:
Modus Leistungsreduktion nach Netz-Frequenz
Disable gem. VDE 4105
Parameter für Leistungsreduktion gem. DIN 4105
Start-Frequenz für die Leistungsreduktion
Steigung für die Leistungsreduktion
Frequenz für Freigabe Start
Maximale Rampe für Leistungserhöhung

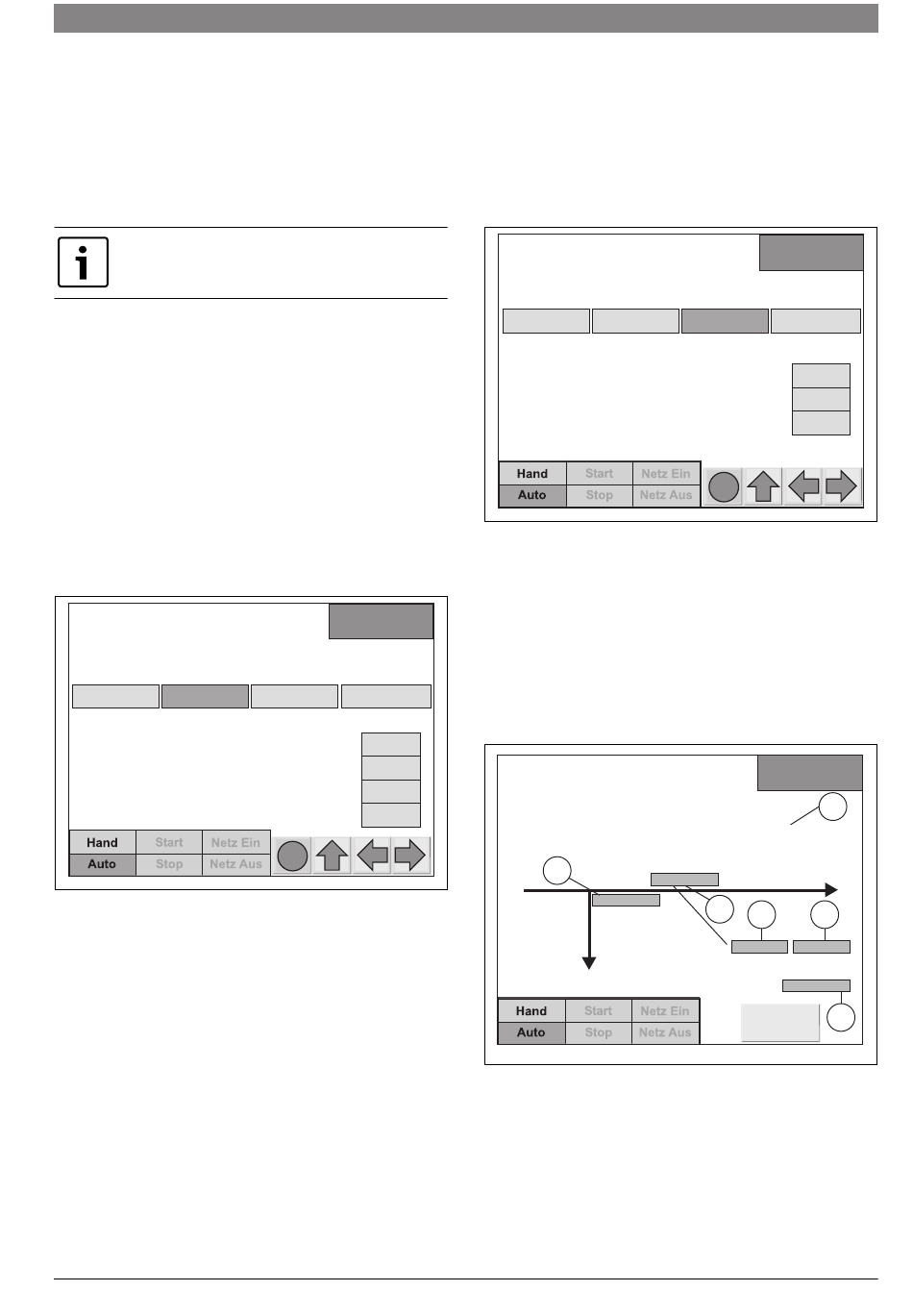

Bild 35 „Konfiguration Reduzierung nach Netzfrequenz" – gemäß
VDE 4105
CHP CE 50 NA | 70 NA
Netzbetrieb
gem. BDEW Sonder
50,2 Hz
40,0 %/Hz
50,05 Hz
10 %/min
?
6 720 812 268-25.1T
Gemäß BDEW (Mittelspannung)
Die Leistungsreduktion nach Netzfrequenz ist gemäß BDEW aktiviert.
Die Leistung wird nach der Kennlinie P(f) geregelt.
Folgende Einstellungen sind möglich:
• Startfrequenz: Frequenz, ab der die Leistung reduziert wird.
• Steigung: Wert, um den die Leistung pro Hz reduziert wird.
• Frequenz für Freigabe Leistungserhöhung: Frequenz, ab der die
Leistung erhöht wird.
Konfiguration Reduzierung
nach Netzfrequenz:
Modus Leistungsreduktion nach Netz-Frequenz
Disable gem. VDE 4105
Parameter für Leistungsreduktion gem. BDEW
Start-Frequenz für die Leistungsreduktion
Steigung für die Leistungsreduktion
Frequenz für Leistungserhöhung
Bild 36 „Konfiguration Reduzierung nach Netzfrequenz" – gemäß
BDEW
Sonder
Sonderanforderungen des Netzbetreibers werden im Modus Sonder
eingestellt. Änderungen dürfen nur durch Fachmänner durchgeführt
werden.
Hilfe
▶ Bedienfeld Hilfe drücken.
Die Leistungsreduktion nach Netzfrequenz mit den zuvor eingestellten
Werten wird in einer Grafik angezeigt.
Kennlinie P(f):
Delta P = Y Pm pro Hz
(VDE 4105: fahren auf der Kennlinie
BDEW: Leistung erhöhen wenn Fnetz X)
Eingestellte Grenzfrequenz
1
0,0 %
Ausgangspunkt
Leistungsred. P(f)
Delta P
Verzögerung nach Netzausfall / Zeit bis Freigabe
Bild 37 Beispiel "Leistungsreduzierung Fahren auf der Kennlinie P(f)"
[1] Eingefrorene Leistung, ab der die Leistungsreduktion startet
[2] Frequenz, ab der die Leistung abgesenkt wird
[3] Aktuelle Leistung des BHKW
[4] Aktuelle Frequenz
[5] Frequenz, ab der die Leistung wieder erhöht werden kann (nur
BDEW)
[6] Verzögerung nach Netzausfall: Nach Ablauf der Zeit bis Freigabe
kann das BHKW wieder im Netzparallelbetrieb betrieben werden
