2. Montage

2.1 Installation des Bedienfelds

Das Bedienfeld ist zur Wandmontage vorgesehen.
Das Bedienfeld ist zentral in der Wohnung in einer
Höhe von ca. 1,5 m über dem Boden anzubringen.
Das Bedienfeld kann nicht in der Wand versenkt
werden, da es gleichzeitig als Raumthermostat dient.
Es verfügt außerdem über einen Lichtsensor. Daher
darf das Bedienfeld keiner direkten Sonneneinstrahlung
ausgesetzt sein. Es darf außerdem nicht an einer
Außenwand angebracht werden, da der Raumsensor
dann nicht die korrekte Raumtemperatur misst, und
der Lichtsensor das Licht im Display nicht korrekt
regelt. Es empfiehlt sich außerdem, keine Lampe unter
dem Bedienfeld anzubringen, da diese ebenfalls den
Lichtsensor beeinträchtigen kann.
2.2 Montage
Legen Sie die Stelle fest, an der sich das Bedienfeld
befinden soll, und markieren Sie die Befestigungslöcher
an der Wand.
Der Wandrahmen wird an die Wand gehalten, und die
Löcher zur Befestigung des Rahmens werden markiert.
Das Bohren der Löcher, die Lochgröße und die Wahl
der Befestigungsschrauben sind vom Wandmaterial
abhängig.
Setzen Sie das Bedienfeld in die Beschläge ein, und
kippen Sie es gegen die Wand.

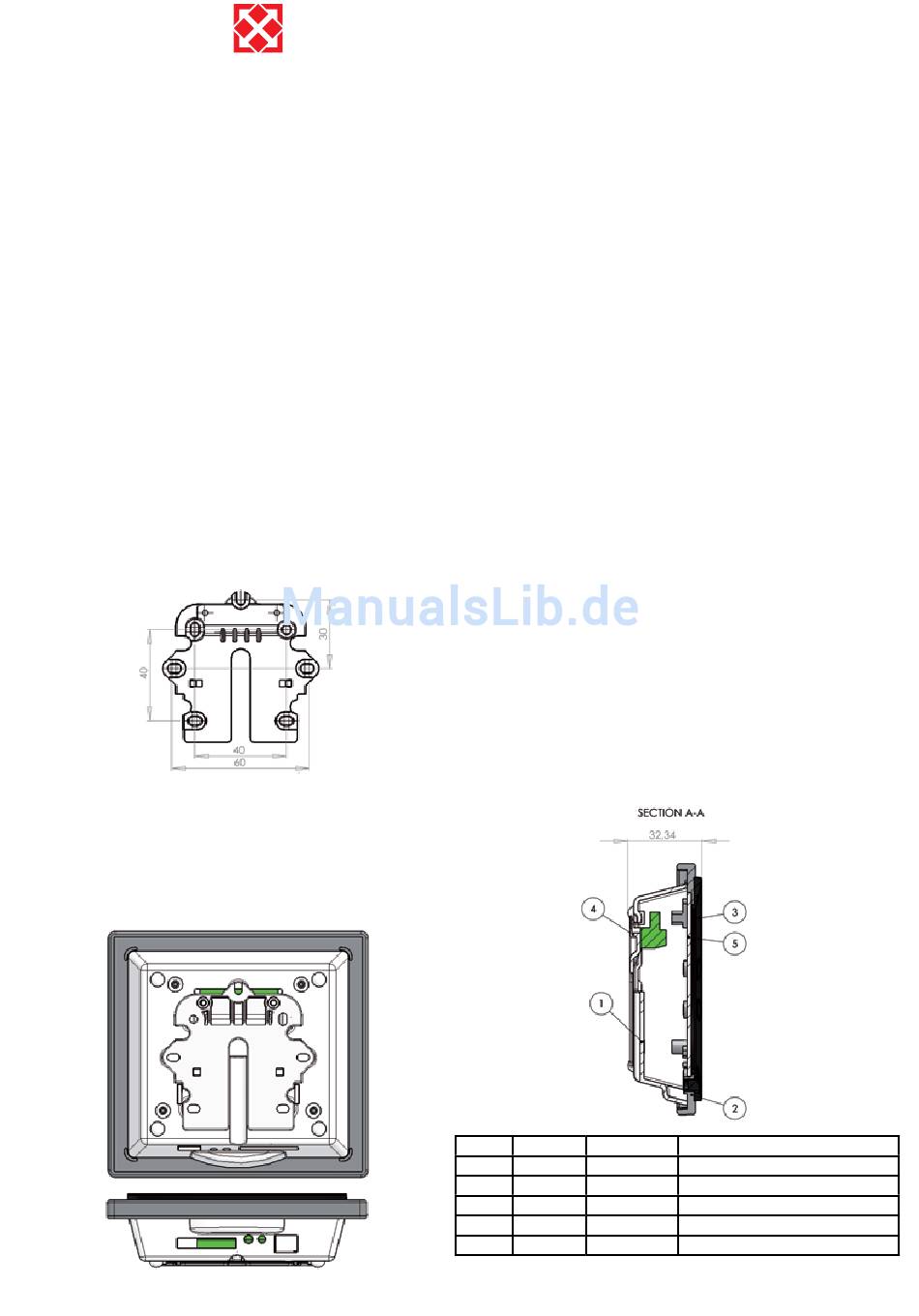

4
Unter dem Bedienfeld besteht Zugang zu:
A: Klemmenreihe. Anschluss zur Hauptplatine.
B: SD-Karte
C: Raumsensor
D: Lichtsensor
E: USB-Stecker
Zwischen Anlage und Bedienfeld muss ein
Schwachstromkabel mit 4 x 0,25 mm² montiert
werden. Die maximale Kabellänge beträgt 50 m. Über
50 m wird der Spannungsabfall so groß, dass es zu
Betriebsstörungen kommen kann.
Es gibt zwei Möglichkeiten, den Wandbeschlag zu
montieren:
1. Der Beschlag kann an einer ebenen Wand
festgeschraubt und das Kabel sichtbar unten
herausgeführt werden.
2. Es kann ein Unterputzgehäuse oder ein versenktes
Gehäuse z. B. für eine Gipswand verwendet werden.
Falls ein anderes Gehäuse verwendet wird, muss
gewährleistet sein, dass die Schraublöcher passen.
Das Schwachstromkabel wird mit der Klemmenreihe
verbunden. Vergewissern Sie sich, dass das Kabel an
beiden Enden an die gleichen Nummern angeschlossen
ist. (Zwischen dem Bedienfeld und der Hauptplatine der
Anlage.)
Das Bedienfeld wird am Wandbeschlag angebracht,
indem es von oben leicht schräg nach unten eingeführt
wird; abschließend wird es unten eingedrückt, sodass
es eben auf der Wand sitzt. Bei der Demontage wird das
Bedienfeld unten etwas herausgezogen und angehoben.
Pos. Anzahl Artikelnr.
1 1 069014
2 1 069015
3 1 069016
4 1 069012
5 1 069017
Beschreibung
Gehäuse für Bedienfeld
Front für Bedienfeld
Drückplatte für Display
Wandbeschlag
Glas für Display
