Optima 300
montiert. Wenn R5 ON ist, ist R10 ON. Wenn R6 ON ist,
ist R11 ON. Wenn R7 ON ist, ist R12 ON.
R1: Kompressor
R2: Strom-Nachwärme
R3: Strom-Vorwärme
R4: Abtauen
R5: Heizstufe 2 (R10)
R6: Heizstufe 3 (R11)
R7: Heizstufe 4 (R12)
R8: Kühlung
R9: Hilfsfunktion
• Wenn „Pfeil abwärts" nochmals gedrückt wird,
werden die aktuellen Alarme angezeigt. Wenn neben
einem Alarm ON steht, ist dieser aktiviert. Bei ON
besteht Alarm, was auch im Pausenbildschirm und im
Bildschirm für die täglichen Bedienungsmöglichkeiten
zu sehen ist, wo oben Alarm steht. Im Infomenü ist zu
sehen, um welchen Alarm es sich handelt. Bei einem
Filterwechsel-Alarm wird außer dem Text „Alarm" der
Text „Filter wechseln" blinkend angezeigt. Wenn der
Fehler behoben oder der Filter ausgewechselt und
zurückgesetzt wurde, steht der Alarm auf OFF.
Mögliche Fehlermeldungen für:
Steuerung gestoppt ON
Fehler: Filter nach 14 Tagen nicht gewechselt./
Bei Wasserfrost Fehler/Anlage ist mit einem
externen Schalter zwischen den Klemmen 28
und 29 ausgestattet. Wenn diese
kurzgeschlossen sind, wird Alarm gegeben und
die Anlage gestoppt.
Filter wechseln ON
Fehler: Die Filter müssen gewechselt werden.
Pressostat ON
Fehler: Der Hochdruckpressostat wurde wegen
zu hohem Druck im Kühlsystem abgeschaltet.
Com Fehler ON
Fehler: Das Bedienfeld kann nicht mit der
Hauptplatine kommunizieren (zw. Display und
Platine).
• Wenn „Pfeil abwärts" erneut gedrückt wird, werden
Stundenzähler angezeigt, die ab dem Tag zählen,
an dem die Anlage in Betrieb genommen wurde.
Die angezeigten Zahlen müssen mit 10 multipliziert
werden. Hier wird gezeigt, wie viele Stunden die
Anlage in Betrieb war, und wie viele Stunden die
Anlage mit den verschiedenen Geschwindigkeiten
gelaufen ist, sowie wie viele Stunden die Relais
eingeschaltet waren (ON).
Gesamtbetrieb:
Stufe 0
Stufe 1
Stufe 2
Stufe 3
12
Stufe 4
Relais 2 Strom Nachwärme
Relais 3 Strom-Vorwärme
Relais 8 Anlage in Betrieb (Geschwindigkeit 1-4)
Relais 9 Hilfsfunktion
• Durch Drücken auf „Exit" kehrt man ins Hauptmenü
zurück.

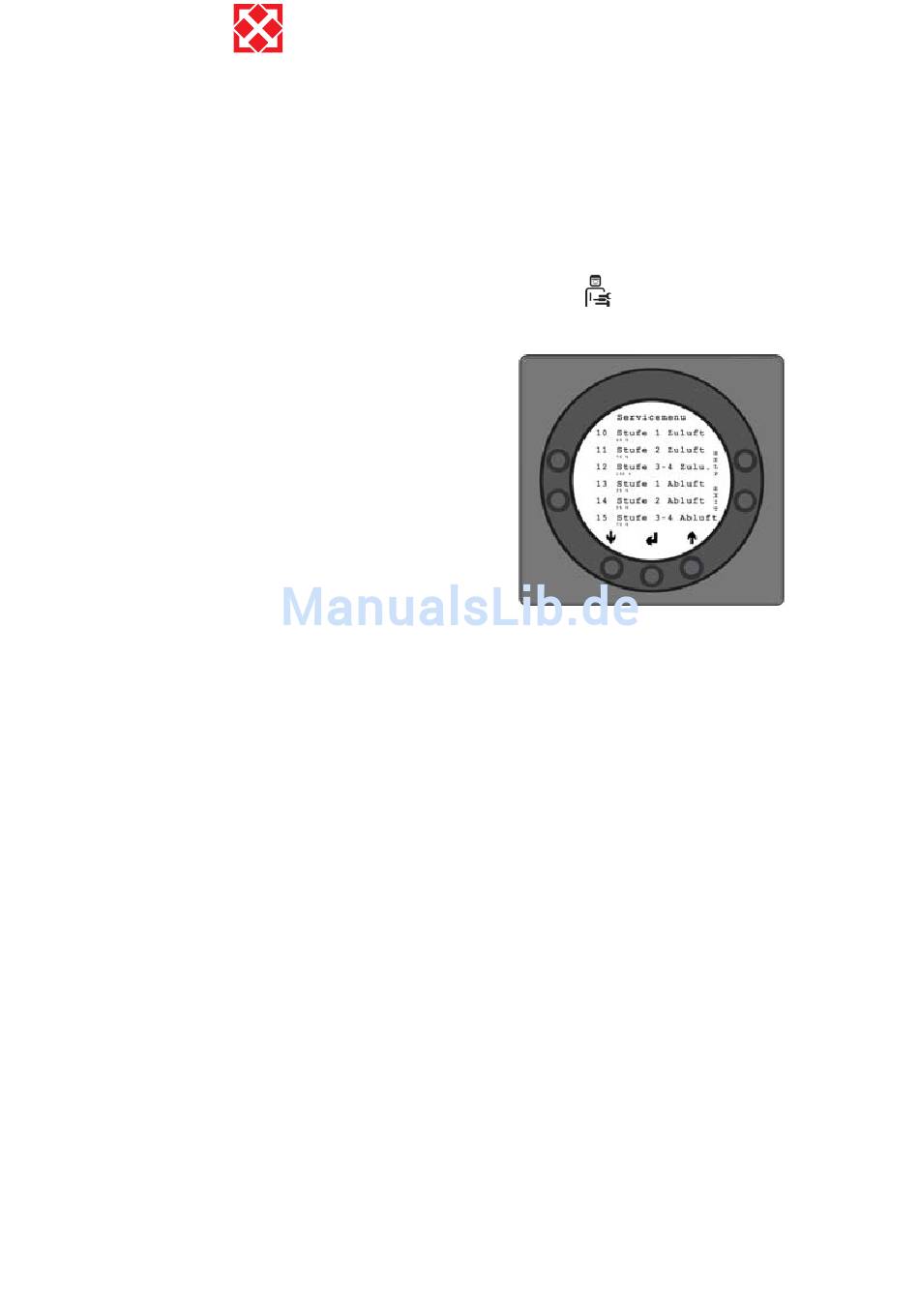

Servicemenü
Durch diese Funktion ist es möglich, folgende
Unterpunkte einzustellen und zu ändern:
Punkt 10: Stufe 1 Zuluft
Stufe 1ist die niedrigste Geschwindigkeit, die meist
benutzt wird, wenn niemand zuhause ist. Beide
Ventilatoren können in allen Stufen unabhängig
voneinander eingestellt werden, sodass die Luftmenge an
der Zuluft- und Absaugseite gleich groß ist, wodurch sich
ein optimaler Betrieb ergibt. Das Einstellen der Anlage
muss mit lufttechnischen Messgeräten erfolgen und kann
ohne Gebrauch der Hauptregelungsklappe durchgeführt
werden. Die Luftmenge sollte nicht ohne sachkundige
Anleitung eingestellt werden. Eine Fehleinstellung
kann zu einem erhöhten Energieverbrauch führen. Die
werkseitige Einstellung ist 40 %.
Punkt 11: Stufe 2 Zuluft
Stufe 2 ist die Geschwindigkeit, die für die Anlage
empfohlen wird, um ein optimales Raumklima zu erzielen;
sie muss auf den Lüftungsbedarf der Wohnung eingestellt
werden.
Die werkseitige Einstellung ist 70 %.
Punkt 12: Stufe 3 und 4 Zuluft
Stufe 3 ist die höchste Geschwindigkeit, die eingestellt
werden kann. Sie wird z. B. benutzt, wenn viele
Gäste anwesend sind oder größere Küchenaktivitäten
stattfinden.
Die werkseitige Einstellung von Stufe 3 ist 100%.
Stufe 4 läuft stets auf 100% und kann nicht eingestellt
werden.
Sie wird vor allem im Sommer eingesetzt, wenn die
Innentemperatur gesenkt werden soll.
Denken Sie daran, dass ein höherer Luftaustausch auch
