Bedienungspanel - Genvex Optima 300 DESIGN Bedienungsanleitung

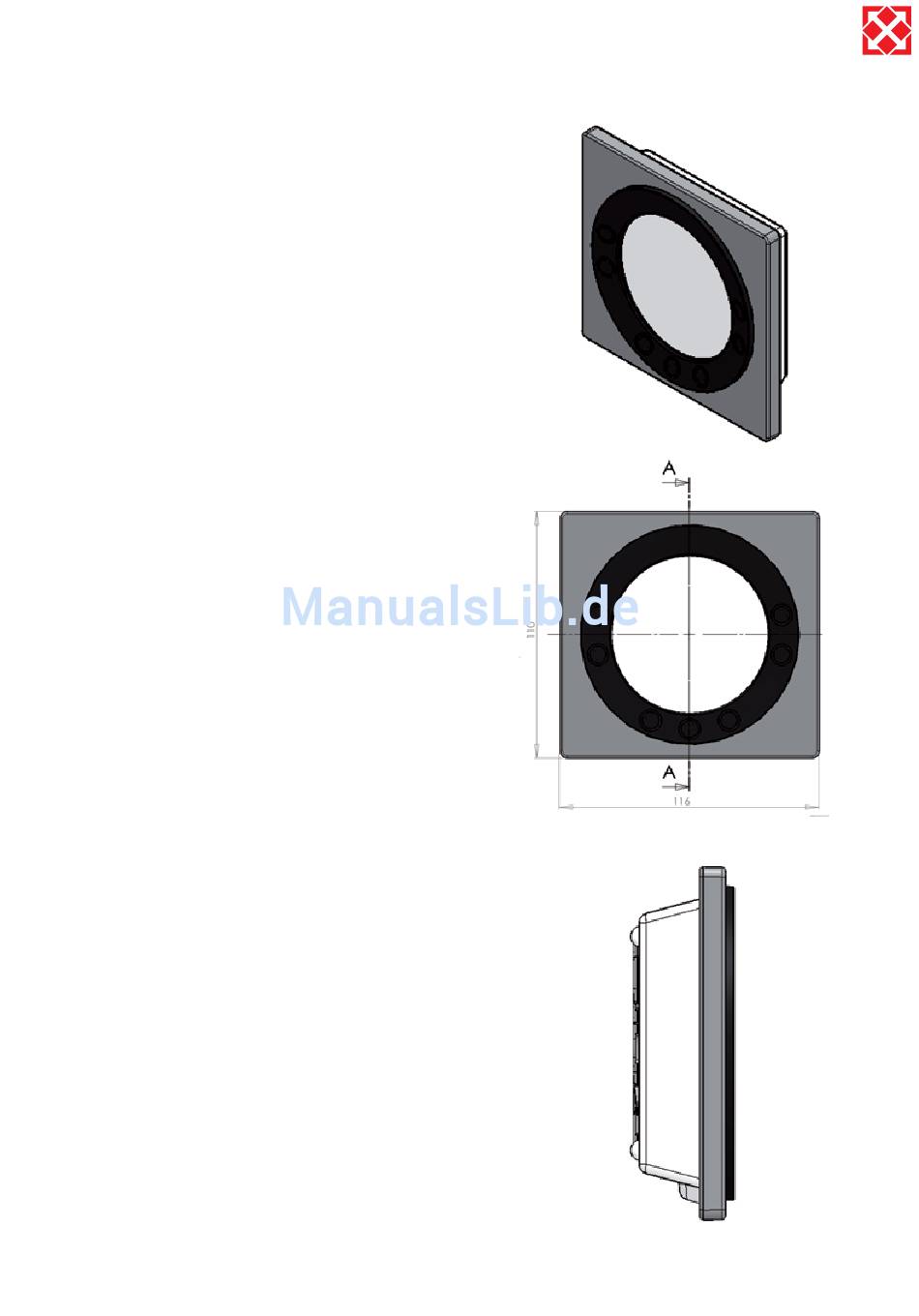

1. Bedienungspanel

Das Bedienungspanel ist an einer zentral in der Wohnung
gelegenen Wand anzubringen.
Da das Bedienungspanel gleichzeitig als Raumthermostat
dient, ist es wichtig, dass folgende Punkte beachtet
werden:
• Es darf keiner direkten Sonneneinstrahlung
ausgesetzt sein
• Es darf nicht an einer Außenwand angebracht sein
• Es darf nicht in der Wand versenkt werden
• Es darf sich nicht über einer Wärmequelle befinden
Eine Lampe in der Nähe des Bedienungspanels kann den
Lichtsensor beeinträchtigen, sodass die Lichtstärke nicht
mehr zweckmäßig geregelt wird.
An der Vorderseite des Bedienungspanels befinden
sich 7 ringförmig angeordnete Tasten, mit denen das
Feld bedient wird. Die Funktion der Tasten ändert
sich entsprechend dem gewählten Menü. (Weitere
Informationen unter „Bedienung")
Hinter der Glasscheibe befindet sich ein Infrarot-
Bewegungssensor, der das Menü für die täglichen
Bedienungsmöglichkeiten erscheinen lässt, wenn die
Hand daran vorbeigeführt wird.
(Diese Funktion kann abgeschaltet werden: siehe unter
Hauptmenü/Display/Menüpunkt 5)
An der Unterseite des Bedienungspanels befinden sich
folgende Elemente:
1: SD-Karte
2: Raumsensor
3: Lichtsensor
4: Mini-USB-Stecker für den Anschluss an einen
Computer
1: Die herausnehmbare SD-Karte enthält sämtliche
Steuerungsmodelle und Versionen, die dafür sorgen,
dass das Bedienungspanel auch mit älteren Versionen
kompatibel ist. Außerdem enthält die SD-Karte
sämtliche Sprachen, Menüs, Hilfstexte, Symbole und die
gesammelten Datenlogs. Während des Startverfahrens
können die aktuellen Versionen in das Bedienungspanel
eingespeichert werden, sodass die Steuerung ohne
SD-Karte funktioniert. Dann erscheinen jedoch keine
Hilfstexte auf dem Schirm, und die Datenlogs werden
nicht gespeichert.
4: Damit ein Computer die Datenlogs lesen kann, muss
auf dem Computer das Genvex Datenlogger-Programm
installiert sein.
