Classis BM 52 – Grenzflächenmikrofon
4
In allen Fällen signalisiert die Leuchtdiode eine Akti -
vie rung des Mikro fons.
Der linke Drehschalter dient zur Ein stellung des
Fre quenz gangs.
• Stellung Lin.:
Linearer Frequenzgang für hö c h s te Wiedergabe -
qualität. Dies ist die Nor mal stellung.
• Stellung 80 bzw. 180:
Zweistufiges Roll-off-Filter zur Absenkung tief-
frequenter Stör geräu sche. Dies ist nützlich in halligen
Räumen oder in lärmerfüllter Umgebung.
Zusatzfunktionen Classis BM 52 RC
MOSFET-Schaltausgang
Pin 4 ist ein MOSFET-Schaltausgang zur Steu e rung
externer Geräte. Bei aktiviertem Mikrofon ist der Aus gang
niederohmig gegen Masse (< 25 Ω). Es lassen sich AC-
und DC-Signale schalten, der maximale Strom beträgt
100 mA, die maximale Span nung 300 V. Bei größeren
Lasten kann der Ausgang zur Ansteuerung eines zusätz-
lichen Leistungs schalters genutzt werden.
Externer Taster
An Pin 5 kann ein externer Taster angeschlossen werden
(Schaltung gegen Masse). Alle Bedienfunk tionen können
somit durch einen Ope rator ferngesteuert werden. Mit
dem DIP-Schalter an der Unterseite des Classis BM 52 RC
kann gewählt werden, ob nur der externe Taster wirksam
ist (Remote control only) oder ob externer und Folien-
taster gleichberechtigt sind (Remote and internal
control).
Wichtiger Hinweis
Verwenden
Anschluss des Classis
BM 52 RC ein Kabel

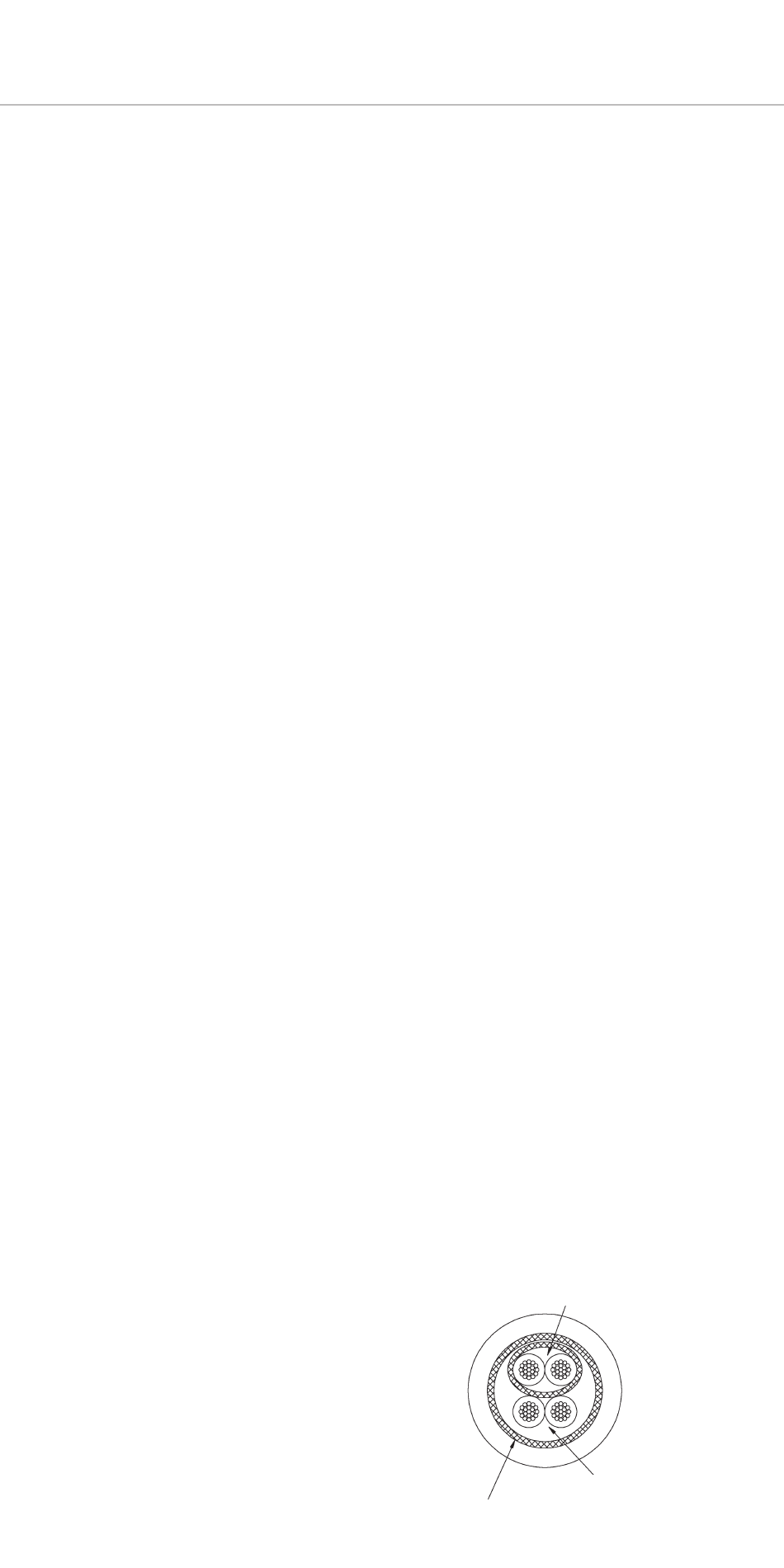

mit folgendem Aufbau:
2 Adern geschirmt,
2 Steuerleitungen,
Gesamtschirm.
Sie
zum
Gesamtschirm
2 Adern, seperat geschirmt
2 Steuerleitungen
