Classis BM 52 – Grenzflächenmikrofon
Anschluss
Das Classis BM 52 besitzt einen eingebauten Vorver -
stärker mit elektronisch symmetriertem Ausgang. Zum
Betrieb ist eine Phantomspeisung zwischen 9 und 52 V
erforderlich. Es ist mit einem fest angeschlossenen Kabel
mit einem 3-pol. XLR-Anschluss ausgestattet.
Die Anschlussbelegung ist:
Pin 1: Masse
Pin 2: Audio +
Pin 3: Audio -
Das Classis BM 52 RC besitzt einen eingebauten Vorver -
stärker mit elektronisch symmetriertem Ausgang. Zum
Betrieb ist eine Phantomspeisung zwischen 9 und 52 V
erforderlich. Es ist mit einem fest angeschlossenen Kabel
mit einem 5-pol. XLR-Anschluss ausgestattet.
Die Anschlussbelegung ist:
Pin 1: Masse
Pin 2: Audio +
Pin 3: Audio -
Pin 4: MOSFET-Ausgang zur Steuerung externer Geräte
Pin 5: Eingang für externen Bedientaster

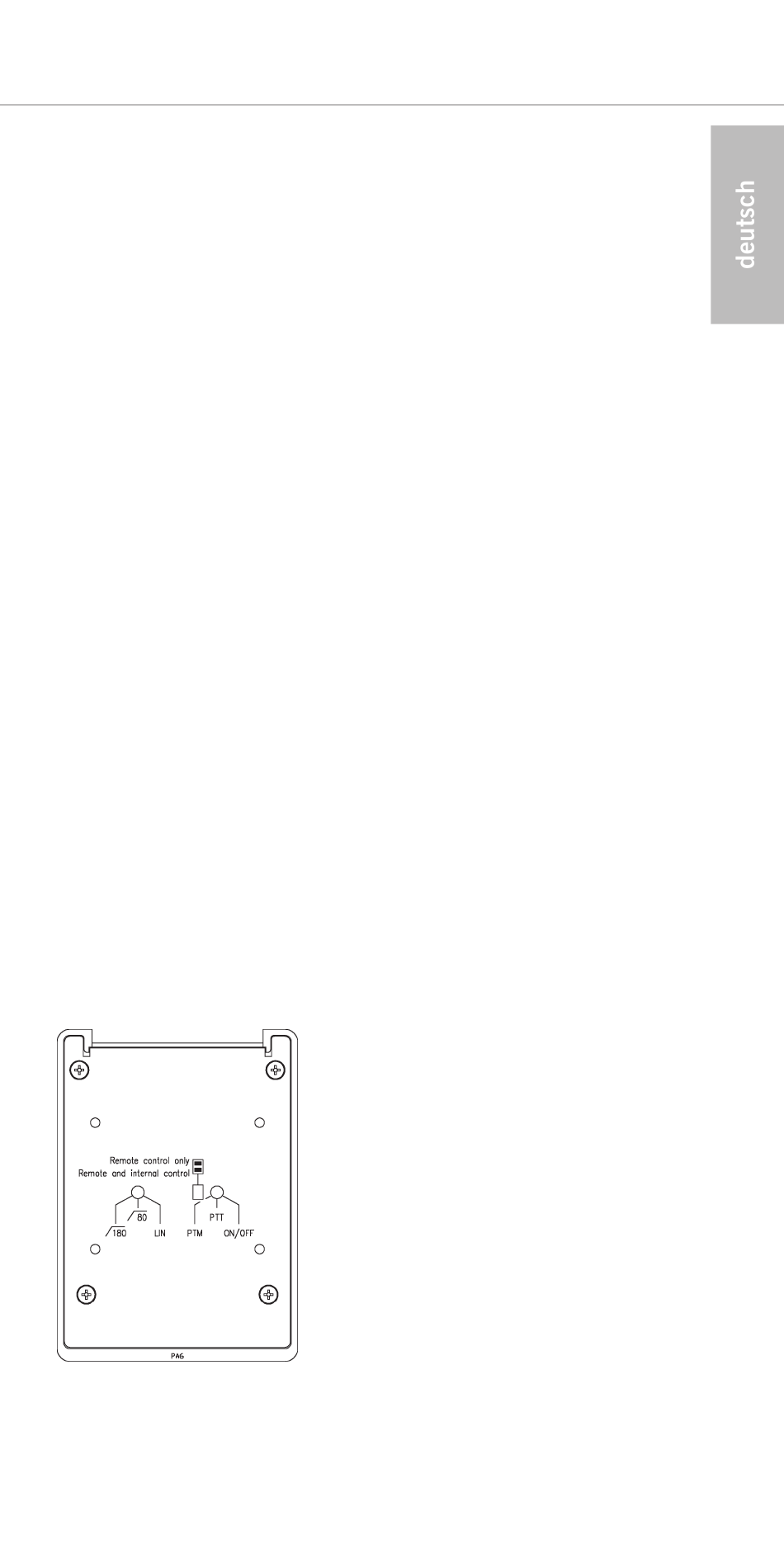

Bedienung
Der gewünschte Betriebsmodus wird mit dem rechten
Dreh schalter eingestellt.
•
Stellung ON/OFF:
Mikrofon wird durch
Drücken auf die Mitte der
ON /OFF-Schaltfläche
Folientasters
aus geschaltet.
•
Stellung PTT:
Mikrofon ist eingeschaltet,
solange die Taste gedr ü c kt ist.
•
Stellung PTM:
Mikrofon ist ausgeschaltet,
solange die Taste gedrückt
ist (Räuspertaste).
3
des
ein-
bzw.
