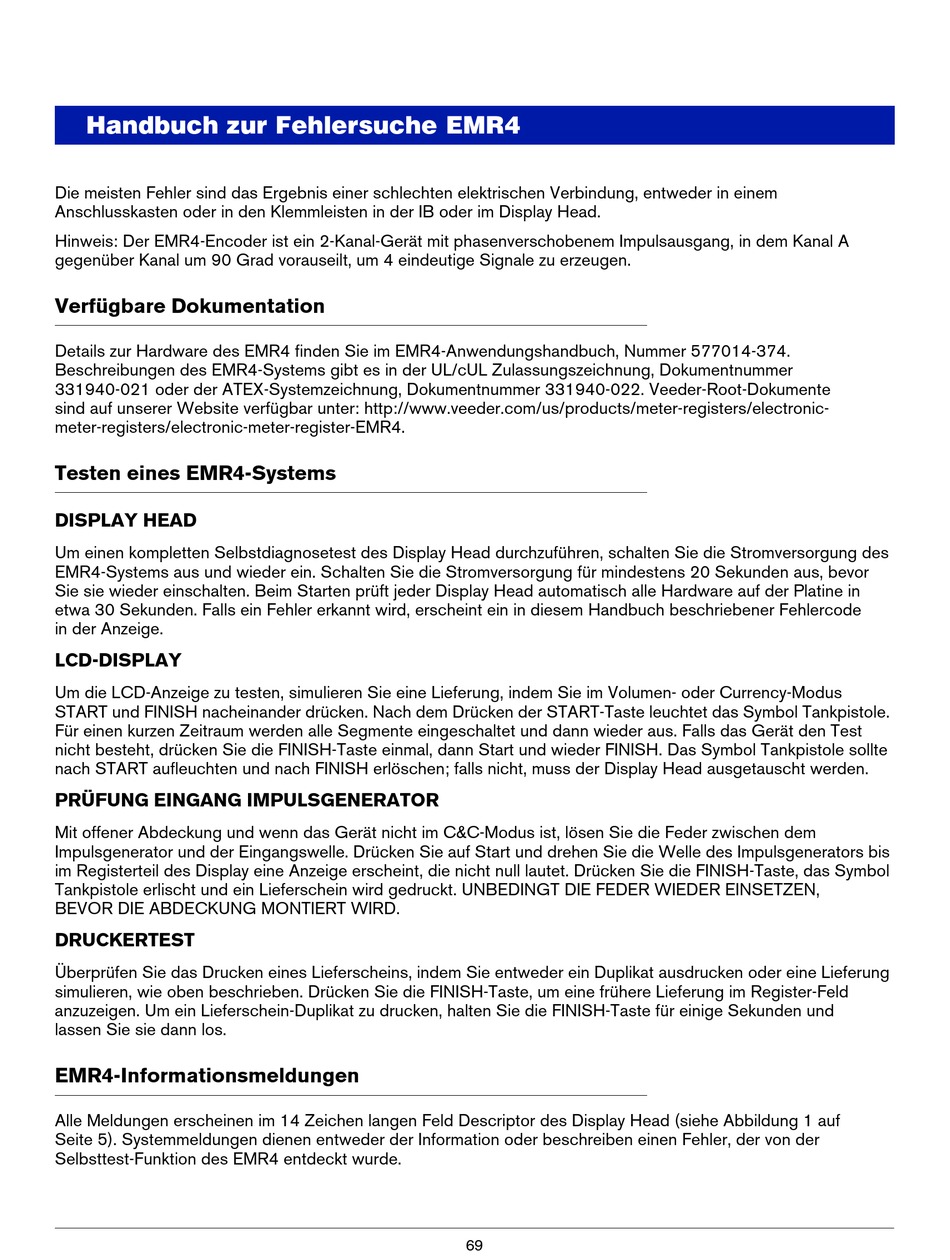

Handbuch zur Fehlersuche EMR4
Die meisten Fehler sind das Ergebnis einer schlechten elektrischen Verbindung, entweder in einem
Anschlusskasten oder in den Klemmleisten in der IB oder im Display Head.
Hinweis: Der EMR4-Encoder ist ein 2-Kanal-Gerät mit phasenverschobenem Impulsausgang, in dem Kanal A
gegenüber Kanal um 90 Grad vorauseilt, um 4 eindeutige Signale zu erzeugen.
Verfügbare Dokumentation
Details zur Hardware des EMR4 finden Sie im EMR4-Anwendungshandbuch, Nummer 577014-374.
Beschreibungen des EMR4-Systems gibt es in der UL/cUL Zulassungszeichnung, Dokumentnummer
331940-021 oder der ATEX-Systemzeichnung, Dokumentnummer 331940-022. Veeder-Root-Dokumente
sind auf unserer Website verfügbar unter: http://www.veeder.com/us/products/meter-registers/electronic-
meter-registers/electronic-meter-register-EMR4.
Testen eines EMR4-Systems
DISPLAY HEAD
Um einen kompletten Selbstdiagnosetest des Display Head durchzuführen, schalten Sie die Stromversorgung des
EMR4-Systems aus und wieder ein. Schalten Sie die Stromversorgung für mindestens 20 Sekunden aus, bevor
Sie sie wieder einschalten. Beim Starten prüft jeder Display Head automatisch alle Hardware auf der Platine in
etwa 30 Sekunden. Falls ein Fehler erkannt wird, erscheint ein in diesem Handbuch beschriebener Fehlercode
in der Anzeige.
LCD-DISPLAY
Um die LCD-Anzeige zu testen, simulieren Sie eine Lieferung, indem Sie im Volumen- oder Currency-Modus
START und FINISH nacheinander drücken. Nach dem Drücken der START-Taste leuchtet das Symbol Tankpistole.
Für einen kurzen Zeitraum werden alle Segmente eingeschaltet und dann wieder aus. Falls das Gerät den Test
nicht besteht, drücken Sie die FINISH-Taste einmal, dann Start und wieder FINISH. Das Symbol Tankpistole sollte
nach START aufleuchten und nach FINISH erlöschen; falls nicht, muss der Display Head ausgetauscht werden.
PRÜFUNG EINGANG IMPULSGENERATOR
Mit offener Abdeckung und wenn das Gerät nicht im C&C-Modus ist, lösen Sie die Feder zwischen dem
Impulsgenerator und der Eingangswelle. Drücken Sie auf Start und drehen Sie die Welle des Impulsgenerators bis
im Registerteil des Display eine Anzeige erscheint, die nicht null lautet. Drücken Sie die FINISH-Taste, das Symbol
Tankpistole erlischt und ein Lieferschein wird gedruckt. UNBEDINGT DIE FEDER WIEDER EINSETZEN,
BEVOR DIE ABDECKUNG MONTIERT WIRD.
DRUCKERTEST
Überprüfen Sie das Drucken eines Lieferscheins, indem Sie entweder ein Duplikat ausdrucken oder eine Lieferung
simulieren, wie oben beschrieben. Drücken Sie die FINISH-Taste, um eine frühere Lieferung im Register-Feld
anzuzeigen. Um ein Lieferschein-Duplikat zu drucken, halten Sie die FINISH-Taste für einige Sekunden und
lassen Sie sie dann los.
EMR4-Informationsmeldungen
Alle Meldungen erscheinen im 14 Zeichen langen Feld Descriptor des Display Head (siehe Abbildung 1 auf
Seite 5). Systemmeldungen dienen entweder der Information oder beschreiben einen Fehler, der von der
Selbsttest-Funktion des EMR4 entdeckt wurde.
