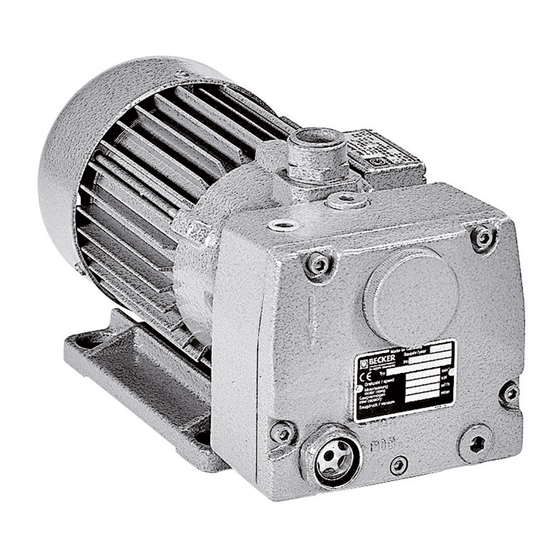

Becker U 3.10 Betriebsanleitung

Betriebsanleitung
Drehschieber Vakuumpumpen
Sicherheitsbestimmungen
Bitte beachten Sie die Unfallverhütungsvorschriften
VBG 16 Verdichter, insbesondere Abschnitt IIIc
"Aufstellung" und IV "Betrieb" sowie VBG 4
"Elektrische Anlagen und Betriebsmittel".
Umbauten oder Veränderungen an den Vakuum-
pumpen können nur mit Zustimmung des Werkes
erfolgen.
Verwendungszweck
Die Vakuumpumpe wird zur Erzeugung von Unter-
druck (Vakuum) eingesetzt. Die Kenndaten gelten
bis zu einer Höhe von 800 m über NN. Sie ist unge-
eignet zur Förderung toxischer oder brennbarer
Medien.
Der Betrieb ist nur für normale atmosphärische Luft
vorgesehen.
Transport und Lagerung
Die Vakuumpumpe trocken lagern und vor Spritz-
wasser schützen.
Heben und transportieren an der vorgesehenen Ring-
schraube.
Aufstellung
Bedenken Sie bei der Aufstellung den leichten
Zugang für spätere Wartungsarbeiten.
Die Abstände zu benachbarten Wänden betragen im
freien Raum mindestens 10 cm , um die Luftströmung
für die Kühlung nicht zu behindern.
Die Umgebungstemperatur darf 40°C nicht über-
schreiten.
Montage
Auf richtige Dimensionierung und saubere
Rohrleitungen achten (keine Schweißperlen, Späne
oder ähnliche Verschmutzungen). Leitungen im
Durchmesser mindestens entsprechend den
Anschlußgewinden vorsehen.Über 2 m Leitungslänge
den nächstgrößeren Durchmesser verwenden.
Anschlüsse von Öl, Fett, Wasser oder s o n s t i g e n
Verschmutzungen freihalten.
Gebr. Becker GmbH & Co. Postfach 2500220 D-42238 Wuppertal Tel. 02 02 - 6 97 - 0 Fax 02 02 - 66 08 55 Service: Tel. 02 02 - 6 97 - 1 71 Fax 02 02 - 64 44 74
U 3.6/3.10/1.16/3.25/3.40
Öl einfüllen
Vakuumpumpenöl SHELL V9930 verwenden.
Öleinfülldeckel OE abschrauben und bei U 3.6 /
U1.16 Öl bis zum Maximum des Schauglases OG
einfüllen. Bei U3.10 bis 3.40 beim Einfüllen die
Überlauföffnung OS herausschrauben und nur bis
dort auffüllen.
Schutzkappen bei LA und SA entfernen. Noch nicht
an das Rohrnetz anschließen.
Motoranschluß
Beim Anschluß an die Energieversorgung alle
einschlägigen Vorschriften einhalten. EN60204 T1
beachten.
Motor nach Schaltplan (im Klemmenkasten) durch
Elektrofachkraft anschließen: auf Anschluß-
spannung, Nennstrom und Frequenz achten.
Motorschutzschalter vorsehen und auf Nennstrom
des Motors einstellen (Daten stehen auf dem
Motortypenschild).
Motor kurz anlaufen lassen und Drehrichtung (Pfeil
auf dem Gehäuse) kontrollieren. Bei falscher
Drehrichtung Phase tauschen.
Mehr als 10 Schaltungen pro Stunde vermeiden.
Einphasen-Wechselstrommotoren mit Temperatur-
wächter laufen - nach einer Überlastung
Abkühlung - automatisch wieder an.
Inbetriebnahme
Die Saugleitung bei SA anschließen.
Den Luftaustritt LA nicht drosseln, absperren oder
als Druckluftanschluß verwenden.
Wartung
Durch eine regelmäßige Wartung Ihrer Vakuum-
pumpe erzielen Sie die besten Arbeitsergebnisse.
Die Intervalle sind vom Einsatz und den Umgebungs-
bedingungen abhängig.
Vor Beginn der Wartungsarbeiten den Motor stromlos
schalten und einen unbeabsichtigten Wiederanlauf
zuverlässig verhindern.
Verschmutzte Ansaugfilter oder verstopfte Luftent-
ölelemente reduzieren das Saugvermögen.
Ventilatorhaube, Ventilatorgitter, Kühlrippen und
Oberflächen des Verdichters reinigen, um
Überhitzungen zu vermeiden.
Öl / Ölabscheidung
Den Ölstand täglich bei abgeschalteter Pumpe
kontrollieren: Der Ölstand sollte nicht unter Schau-
glasmitte OG absinken.
Ölwechsel
- erster Ölwechsel nach 100 Betriebsstunden
- und dann alle 500 bis 1000 Betriebsstunden
- mindestens halbjährlich
- oder bei zu hoher Wasseraufnahme
Das Altöl an der Ablaßschraube OA bei noch
betriebswarmer, abgeschalteter Pumpe ablassen.
und
Das Luftentölelement FA zum Zeitpunkt des
Ölwechsels prüfen und bei Verstopfung erneuern:
Deckel DE und Zentrierscheibe DZ lösen.
Grobabscheider GA prüfen und bei Verschmutzung
auswaschen: Sprengring SR lösen und bei U3.25
und U3.40 zusätzlich Ölbehälterdeckel OD lösen.
Vacuumpumpen Verdichter
Zubehör
Ansaugfilter AS so montieren, daß die Filterpatrone
waagerecht liegt: damit gelangt bei Wartungsarbeiten
kein Schmutz in den Verdichter.
Die Filterpatronen sind je nach Staubanfall zu
reinigen. Hierzu das Filter von innen nach außen mit
Druckluft durchblasen. Das Filtergehäuse innen
auswaschen oder aussaugen. Verstopfte oder ölige
und fettige Patronen unbedingt erneuern.
Vakuumregulierventil VR auf Betriebswert ein-
stellen.
U 3.6/3.10/1.16/3.25/3.40
