Seite 1
Gebrauchs- und Montageanweisung Gefrierschrank Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden. de-CH M.-Nr. 10 879 790...
Inhalt Sicherheitshinweise und Warnungen .............. 5 Ihr Beitrag zum Umweltschutz................ 13 Wie können Sie Energie sparen? ............... 14 Gerätebeschreibung.................... 16 Bedienblende ......................16 Erklärung der Symbole ..................17 Kältegerät ein- und ausschalten ................ 19 Vor dem ersten Benutzen ..................19 Kältegerät reinigen....................
Seite 3
Inhalt Eiswürfel produzieren .................. 37 Eiswürfelbereiter mit integrierter Eiswürfelschale..........37 Eiswürfelbereiter ein-/ausschalten ................ 38 Grössere Mengen Eiswürfel produzieren .............. 39 Grösse der Eiswürfel verändern ................39 Wassermenge einstellen................... 39 Eiswürfelbereiter mit der Ein-/Aus-Taste ein-/ausschalten ........40 Eiswürfelbereiter für eine längere Zeit ausschalten ..........41 Automatisches Abtauen ..................
Seite 4
Inhalt Vor dem Einbau des Kältegerätes ................. 71 Hatte das alte Kältegerät eine andere Scharniertechnik? ........ 72 Edelstahlfront .................... 72 Einbaumasse ....................... 73 Öffnungswinkel der Gerätetür begrenzen............ 74 Türanschlag wechseln .................. 75 Kältegerät einbauen .................... 79 Möbeltür montieren ....................87...
Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schä- den am Kältegerät. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie an einen eventuellen Nachbesitzer weiter! Bestimmungsgemässe Verwendung...
Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Kältegerät nicht geeignet für den Betrieb in ex- plosionsgefährdeten Bereichen. Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver- wendung oder falsche Bedienung verursacht werden. Personen, die aufgrund ihrer physischen, sensorischen oder geis- tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in...
Seite 7
Sicherheitshinweise und Warnungen Technische Sicherheit Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Kältegerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den zutreffenden EG-Richtlinien. Dieses Kältegerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schä- digt nicht die Ozonschicht und erhöht nicht den Treibhauseffekt. Die Verwendung dieses umweltfreundlichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt.
Seite 8
Kältegerät am öffentlichen Stromnetz ange- schlossen ist. Wenn die Anschlussleitung beschädigt ist, muss diese durch eine von Miele autorisierte Fachkraft installiert werden, um Gefahren für den Benutzer zu vermeiden. Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr).
Miele autorisierten Fachkräften durchgeführt werden. Garantieansprüche gehen verloren, wenn das Kältegerät nicht von einem von Miele autorisierten Kundendienst repariert wird. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Sachgemässer Gebrauch ...
Seite 10
Sicherheitshinweise und Warnungen Falls Sie im Kältegerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Kältegerätes berührt. Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunst- stoff bricht oder reisst.
Seite 11
Qualität der Lebensmittel und von der Lagertemperatur. Achten Sie auf das Haltbarkeitsdatum und auf die Lagerhinweise der Le- bensmittelhersteller! Verwenden Sie ausschliesslich Miele Original-Zubehör. Wenn an- dere Teile an- oder eingebaut werden, gehen Ansprüche aus Garan- tie, Gewährleistung und/oder Produkthaftung verloren. Reinigung und Pflege ...
Sicherheitshinweise und Warnungen Transportieren Sie das Kältegerät mit Hilfe einer zweiten Person, da es ein hohes Gewicht hat. Verletzungs- und Beschädigungsge- fahr! Entsorgung Ihres Altgerätes Zerstören Sie gegebenenfalls das Türschloss Ihres alten Kälte- gerätes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr geraten.
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Gemeinde, Stadt, Händler oder Miele. Für das Löschen etwaiger personenbe- zogener Daten auf dem zu entsorgen- den Altgerät sind Sie gesetzmässig ei- genverantwortlich.
Wie können Sie Energie sparen? normaler Energiever- erhöhter Energieverbrauch brauch Aufstellen/Warten In belüfteten Räumen. In geschlossenen, nicht belüfteten Räumen. Geschützt vor direkter Son- Bei direkter Sonnenbestrah- nenbestrahlung. lung. Nicht neben einer Wär- Neben einer Wärmequelle mequelle (Heizkörper, Herd). (Heizkörper, Herd). Bei idealer Raumtemperatur Bei hoher Raumtemperatur um 20 °C.
Seite 15
Wie können Sie Energie sparen? normaler Energiever- erhöhter Energieverbrauch brauch Gebrauch Anordnung der Schubladen und Abstellflächen wie im Auslieferungszustand. Gerätetür nur bei Bedarf und Häufiges und langes Türöff- so kurz wie möglich öffnen. nen bedeuten Kälteverlust Lebensmittel gut sortiert ein- und einströmende warme ordnen.
Gerätebeschreibung Bedienblende a Ein-/Ausschalten d Einstellen der Temperatur des gesamten Kältegerätes ( für kälter), Auswahltaste im Einstellungsmodus b Optische Schnittstelle e Bestätigen einer Auswahl (OK-Taste) (nur für den Kundendienst) c Ein-/Ausschalten der Funktion f Einstellen der Temperatur SuperFrost ( für wärmer), Auswahltaste im Einstellungsmodus g An- bzw.
Eingabe von Einstellungen Akustische Signale Auswahlmöglichkeiten von Tastenton und Warnton bei Tür- und Temperaturalarm Miele@home Nur sichtbar bei eingesetztem, angemelde- tem Miele@home Kommunikationsstick bzw. Kommunikationsmodul Display-Leuchtkraft Einstellen der Leuchtkraft des Displays Sabbatmodus Ein- und Ausschalten des Sabbatmodus ...
Seite 18

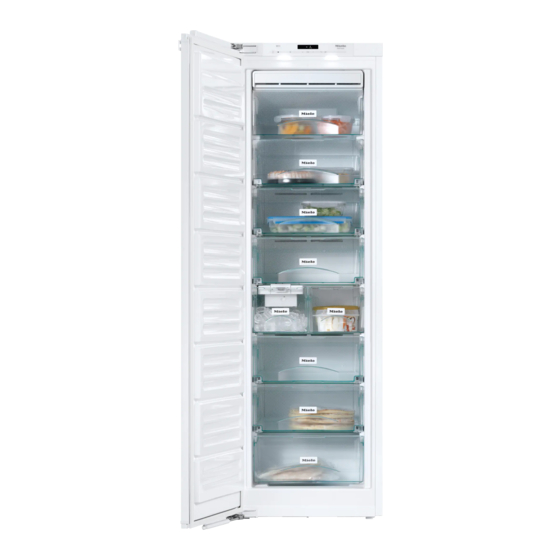

Gerätebeschreibung Diese Abbildung zeigt beispielhaft ein Gerätemodell. a Bedienblende b Innenbeleuchtung c NoFrost-Einrichtung d obere Gefrierschublade als Gefriertablett nutzbar e Gefrierschubladen (Anzahl je nach Modell) f Eiswürfelschublade mit automatischem Eiswürfelbereiter...
Kältegerät ein- und ausschalten Vor dem ersten Benutzen Das Kältegerät bedienen Bei diesem Kältegerät reicht zur Bedie- Verpackungsmaterialien entfernen nung eine Berührung der Sensortasten Entfernen Sie sämtliche Verpa- mit dem Finger aus. ckungsmaterialien aus dem Innen- Jede Berührung wird mit einem Tasten- raum.
Kältegerät ein- und ausschalten Kältegerät ausschalten Bei längerer Abwesenheit Wird das Kältegerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht im geschlos- senen Zustand Gefahr von Schim- Berühren Sie die Ein/Aus-Taste. melbildung. Ist das nicht möglich, ist die Verriege- Reinigen Sie das Kältegerät unbe- lung eingeschaltet! dingt.
Die richtige Temperatur Die richtige Temperatureinstellung ist für Temperaturanzeige die Lagerung der Lebensmittel sehr Die Temperaturanzeige im Display wichtig. Durch Mikroorganismen verder- zeigt im Normalbetrieb die mittlere, ben die Lebensmittel schnell, was durch tatsächliche Gefrierzonentempe- die richtige Lagertemperatur verhindert ratur an, die momentan im Kältegerät bzw.
Die richtige Temperatur Oder Temperatur einstellen tippen Sie auf die OK-Taste, um Ihre Stellen Sie mit den beiden Sensortas- Auswahl zu bestätigen. ten unter dem Display die Temperatur ein. Wenn Sie die Temperatur verstellt ha- ben, dann kontrollieren Sie die Tempe- Dabei bewirkt das Tippen auf die Sen- raturanzeige bei wenig gefülltem sortaste...
SuperFrost verwenden SuperFrost ausschalten Funktion SuperFrost Die Funktion SuperFrost schaltet sich Um Lebensmittel optimal einzufrieren, automatisch nach ca. 65 Stunden aus. müssen Sie vor dem Einfrieren frischer Die Dauer bis zum Ausschalten der Lebensmittel die Funktion SuperFrost Funktion ist abhängig von der Menge einschalten.
Temperatur- und Türalarm Das Kältegerät ist mit einem Warnsys- Das akustische und optische Signal er- tem ausgestattet, damit die Temperatur folgt z. B., in der Gefrierzone nicht unbemerkt an- – wenn Sie das Kältegerät einschalten, steigt, und um einen Energieverlust bei sofern die Temperatur zu stark von offen stehender Gerätetür zu vermei- der eingestellten Temperatur ab-...
Temperatur- und Türalarm Türalarm vorzeitig ausschalten Türalarm Sollte Sie der Warnton stören, können Wenn die Gerätetür längere Zeit offen Sie ihn vorzeitig ausschalten. steht, ertönt ein Warnton. Das Symbol Alarm leuchtet. Der Zeitraum bis zum Einsetzen des Türalarms ist abhängig von der gewähl- ten Einstellung und beträgt 2 Minuten ...
Weitere Einstellungen vornehmen Bestimmte Einstellungen am Kältegerät Verriegelung können Sie nur im Einstellungsmodus Mit der Verriegelung können Sie das vornehmen. Kältegerät sichern vor: Während Sie sich im Einstellungsmo- – ungewolltem Ausschalten, dus befinden, wird der Türalarm oder – ungewollter Temperaturverstellung, eine andere Fehlermeldung automa- tisch unterdrückt.
Weitere Einstellungen vornehmen Akustische Signale Das Kältegerät verfügt über akustische Signale wie den Tastenton und den Warnton bei Tür- und Temperaturalarm. Durch Tippen auf die Tasten oder können Sie nun einstellen, ob die Sie können den Tastenton sowie den Verriegelung aus- oder eingeschaltet Warnton bei Türalarm ein- oder aus- sein soll:...
Weitere Einstellungen vornehmen Leuchtkraft des Displays Sie können die Leuchtkraft des Displays an die Lichtverhältnisse der räumlichen Umgebung anpassen. Durch Tippen auf die Tasten oder können Sie nun wählen: Die Leuchtkraft des Displays kann stu- 0: Tastenton aus; Türalarm aus fenweise von 1 bis 3 verändert werden.
Weitere Einstellungen vornehmen Sabbatmodus Das Kältegerät verfügt zur Unterstüt- zung religiöser Bräuche über den Sab- batmodus. Durch Tippen auf die Tasten oder können Sie nun die Leuchtkraft des Ausgeschaltet werden Displays verändern: – die Innenbeleuchtung bei geöffneter 1: minimale Leuchtkraft Gerätetür, 2: mittlere Leuchtkraft...
Seite 30
Weitere Einstellungen vornehmen Sobald das Symbol nach 3 Sek. im Sabbatmodus einschalten Display erlischt, ist der Sabbatmodus eingeschaltet. Schalten Sie den Sabbatmodus nach dem Sabbat aus. Tippen Sie auf die Taste für die Ein- Sabbatmodus ausschalten stellungen. Im Display erscheinen alle anwählbaren Symbole, das Symbol ...
Gefrieren und Lagern Maximales Gefriervermögen Fertige Tiefkühlkost einlagern Damit die Lebensmittel möglichst Möchten Sie fertige Tiefkühlkost einla- schnell bis zum Kern durchgefroren gern, überprüfen Sie bereits beim Kauf werden, darf das maximale Gefrierver- im Geschäft mögen nicht überschritten werden. Das –...
Gefrieren und Lagern – Warme Speisen oder Getränke erst Lebensmittel selbst einfrieren ausserhalb des Kältegerätes ab- Verwenden Sie zum Einfrieren nur fri- kühlen lassen, um ein Antauen der sche und einwandfreie Lebensmittel! bereits gefrorenen Lebensmittel zu verhindern und den Energieverbrauch Vor dem Einfrieren beachten nicht zu erhöhen.
Seite 33
Gefrieren und Lagern Vor dem Einlegen Legen Sie das Gefriergut so auf die Glasplatte, dass die Ventilatorschlitze Bei einer grösseren Menge als 2 kg an der Rückwand im Kältegerät im- frischer Lebensmittel schalten Sie ei- mer frei bleiben. Sie sind wichtig für nige Zeit vor dem Einlegen der Le- eine einwandfreie Funktion und einen bensmittel die Funktion SuperFrost...
Seite 34
Gefrieren und Lagern Lagerzeit eingefrorener Lebensmittel Gefriergut auftauen Die Lagerfähigkeit von Lebensmitteln ist Gefriergut können Sie auftauen selbst bei Einhaltung der vorgeschrie- – im Mikrowellengerät, benen Temperatur von -18° C sehr un- terschiedlich. Auch in eingefrorenen – im Backofen bei der Beheizungsart Produkten finden stark verlangsamte "Heissluft"...
Gefrieren und Lagern Schnellkühlen von Getränken Tipp: Der Kälte-Akku kann auch dazu verwendet werden, Speisen oder Ge- Nehmen Sie Flaschen, die Sie zum tränke kurzzeitig in einer Kühltasche zu Schnellkühlen in die Gefrierzone legen, kühlen. spätestens nach einer Stunde wieder heraus.
Innenraum gestalten Gefrierschubladen auf Tele- Abstellflächen entnehmen skopschienen versetzen Die Abstellflächen können entnommen werden. Einige Gefrierschubladen sind auf Tele- skopschienen geführt, und können zum Die Abstellfläche vorne leicht anhe- Be- und Entladen oder zu Reinigungs- ben und nach vorne herausziehen. zwecken herausgenommen werden: ...
Eiswürfel produzieren Eiswürfelbereiter mit integrier- Der automatische Eiswürfelbereiter ter Eiswürfelschale benötigt zum Betrieb einen Frischwas- seranschluss (siehe Kapitel "Frisch- Erzeugen Sie mit dem Eiswürfelberei- wasseranschluss"). ter nur haushaltsübliche Mengen. Gesundheitsgefahr! Nach der ersten Inbetriebnahme kann es bis zu 24 Stunden dauern, bis die Spülen Sie den Eiswürfelbereiter und ersten Eiswürfel aus dem Eiswürfelbe- somit auch die Wasserzuführung:...
Eiswürfel produzieren Eiswürfelbereiter ein-/aus- schalten Achten Sie darauf, dass die Eiswürfel- schublade leer ist, bevor Sie den Eis- würfelbereiter einschalten. Im Eiswürfelbereiter ist eine Eiswür- felschale integriert, in der die Eiswür- Tippen Sie auf die Taste für die Ein- fel produziert werden.
Eiswürfel produzieren Grössere Mengen Eiswürfel Grösse der Eiswürfel verän- produzieren dern Die Produktionsmenge der Eiswürfel Die Grösse der Eiswürfel richtet sich richtet sich nach der Temperatur in der nach der einlaufenden Wassermenge, Gefrierzone: Je niedriger die Temperatur die Sie nach Ihren Wünschen einstellen ist, desto mehr Eiswürfel werden in ei- können.
Eiswürfel produzieren Tippen Sie auf die OK-Taste, um Ihre Eiswürfelbereiter mit der Ein-/ Auswahl zu bestätigen. Aus-Taste ein-/ausschalten Durch Tippen auf die Tasten und Ziehen Sie die Eiswürfelschublade ein können Sie nun die gewünschte Was- wenig heraus.
Eiswürfel produzieren Eiswürfelbereiter für eine län- gere Zeit ausschalten Beschädigungsgefahr! Wird während des Betriebs der Was- serzulauf abgesperrt und der Eiswür- felbereiter bleibt weiter in Betrieb, dann kann das Wasserzulaufrohr ver- eisen. Schalten Sie den Eiswürfelbereiter aus, wenn die Wasserzufuhr unter- brochen wird (z. B.
Automatisches Abtauen Das Kältegerät ist mit einem "NoFrost"- System ausgerüstet, wodurch das Kältegerät automatisch abgetaut wird. Die anfallende Feuchtigkeit schlägt sich am Verdampfer nieder, wird automa- tisch von Zeit zu Zeit abgetaut und ver- dunstet. Durch das automatische Abtauen bleibt die Gefrierzone immer eisfrei.
Reinigung und Pflege Hinweise zum Reinigungsmit- Achten Sie darauf, dass kein Wasser in die Elektronik gelangt. Verwenden Sie im Innenraum des Der Dampf eines Dampfreinigers Kältegerätes nur lebensmittelunbe- kann an spannungsführende Teile denkliche Reinigungs- und Pflege- des Kältegerätes gelangen und einen mittel.
Reinigung und Pflege Eiswürfelbereiter spülen Die Einstellung "Eiswürfelbereiter spülen" ist nur anwählbar, wenn der Spülen Sie den Eiswürfelbereiter und Eiswürfelbereiter eingeschaltet ist. somit auch die Wasserzuführung: – vor der ersten Inbetriebnahme, – nach längerer Ausserbetriebnahme des Eiswürfelbereiters, – im Dauerbetrieb regelmässig (min- destens einmal monatlich), um Eis- ...
Reinigung und Pflege Abschliessend schaltet sich der Eiswür- Eiswürfelschale reinigen felbereiter aus. Reinigen Sie die Eiswürfelschale, Entnehmen Sie vorsichtig die mit – bevor Sie den Eiswürfelbereiter für Wasser gefüllte Eiswürfelschublade. längere Zeit ausschalten. Entleeren und reinigen Sie diese. –...
Seite 46
Reinigung und Pflege Im Display erscheinen alle anwählbaren Symbole, das Symbol blinkt. Tippen Sie so oft auf die Tasten zum Einstellen der Temperatur ( und ), bis im Display das Symbol für den Eiswürfelbereiter blinkt. Tippen Sie auf die OK-Taste, um Ihre Auswahl zu bestätigen.
Reinigung und Pflege Teleskopschienen abnehmen Vor dem Reinigen des Kälte- gerätes Schalten Sie das Kältegerät aus. Das Display erlischt, und die Kühlung ist ausgeschaltet. Sollte dies nicht der Fall sein, ist die Verriegelung eingeschaltet (siehe Kapi- tel "Weitere Einstellungen vornehmen", Abschnitt "Verriegelung ein-/ausschal- ten").
Reinigung und Pflege Reinigen Sie die Teleskopschienen Innenraum und Zubehör reini- mit einem feuchten Tuch. Achten Sie beim Reinigen darauf, Reinigen Sie das Kältegerät regelmäs- dass das Spezialfett in den Teleskop- sig, mindestens aber einmal im Monat. schienen nicht herausgewaschen wird.
Schalten Sie die Funktion SuperFrost Reinigen Sie das Belüftungsgitter re- durch Drücken der SuperFrost-Taste gelmässig mit einem Pinsel oder aus, sobald eine konstante Gefrierzo- Staubsauger (verwenden Sie dazu nentemperatur von mindes- z. B. den Saugpinsel für Miele Staub- tens -18 °C erreicht ist. sauger).
Was tun, wenn ... Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten spa- ren, da Sie nicht den Kundendienst rufen müssen. Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen.
Seite 51
Was tun, wenn ... Problem Ursache und Behebung Der Kompressor schal- Die Be- und Entlüftungsöffnungen im Schrankumbau tet immer häufiger und sind zugestellt oder verstaubt. länger ein, die Tempe- Verdecken Sie nicht die Be- und Entlüftungsöff- ratur im Kältegerät ist nungen.
Seite 52
Was tun, wenn ... Problem Ursache und Behebung Der Kompressor schal- Die Temperatur im Kältegerät ist zu niedrig eingestellt. tet immer häufiger und Korrigieren Sie die Einstellung der Temperatur. länger ein, die Tempe- Eine grössere Menge Lebensmittel wurde auf einmal ratur im Kältegerät ist eingefroren.
Was tun, wenn ... Meldungen im Display Meldung Ursache und Behebung Im Display leuchtet das Die Verriegelung ist eingeschaltet. Symbol . Das Kälte- Schalten Sie die Verriegelung aus (siehe Kapitel gerät lässt sich nicht "Weitere Einstellungen vornehmen", Ab- ausschalten. schnitt "Verriegelung ein-/ausschalten"). Im Display erscheint Eine Störung liegt vor.
Seite 54
Was tun, wenn ... Meldung Ursache und Behebung Im Display blinken das Eine Störung am Eiswürfelbereiter liegt vor. Symbol Eiswürfelberei- Rufen Sie den Kundendienst. ter und das Symbol Alarm . Ebenso blinkt die Kontrollleuchte am Eiswürfelbereiter. Im Display erscheint Ein Netzausfall wird angezeigt: Die Temperatur im das Symbol Netzausfall Kältegerät war in den letzten Tagen oder Stunden...
Was tun, wenn ... Probleme mit dem Eiswürfelbereiter Problem Ursache und Behebung Der Eiswürfelbereiter Das Kältegerät ist nicht elektrisch angeschlossen lässt sich nicht ein- bzw. nicht eingeschaltet. schalten. Schliessen Sie das Kältegerät an, und schalten Sie es ein. Der Eiswürfelbereiter Das Kältegerät bzw.
Seite 56
Was tun, wenn ... Problem Ursache und Behebung Die Eiswürfel riechen Der Eiswürfelbereiter befindet sich im Dauerbetrieb oder schmecken unan- und sollte regelmässig gereinigt werden. genehm. Spülen Sie den Eiswürfelbereiter sowie die Was- serzuführung regelmässig (siehe Kapitel "Reinigen und Pflegen", Abschnitt "Eiswürfelbereiter spülen").
Was tun, wenn ... Die Innenbeleuchtung funktioniert nicht Problem Ursache und Behebung Die Innenbeleuchtung Das Kältegerät ist nicht eingeschaltet. funktioniert nicht. Schalten Sie das Kältegerät ein. Die Innenbeleuchtung schaltet sich nach ca. 15 Minu- ten bei geöffneter Gerätetür wegen Überhitzung auto- matisch aus.
Seite 58
Was tun, wenn ... Allgemeine Probleme mit dem Kältegerät Problem Ursache und Behebung Die Gefrierzonentür Kein Fehler! Aufgrund der Saugwirkung können Sie lässt sich nicht mehr- die Gerätetür erst nach ca. 1 Minute ohne erhöhten mals hintereinander öff- Kraftaufwand öffnen. nen. Das Gefriergut ist fest- Die Verpackung der Lebensmittel war beim Einlegen gefroren.
Ursachen von Geräuschen Normale Wodurch entstehen sie? Geräusche Brrrrr ... Das Brummen kommt vom Kompressor. Es kann kurzfristig et- was lauter werden, wenn sich der Kompressor einschaltet. Blubb, Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das blubb ... durch die Rohre fliesst. Click ...
Kundendienst Kontakt bei Störungen Bei Störungen, die Sie nicht selbst be- heben können, benachrichtigen Sie Ih- ren Miele Fachhändler oder den Miele Kundendienst. Die Telefonnummer des Miele Kun- dendienstes finden Sie am Ende die- ses Dokumentes. Der Kundendienst benötigt die Modell- bezeichnung und die Fabrikationsnum- mer.
Informationen für Händler Messeschaltung Das Kältegerät kann mit der Funktion "Messeschaltung" im Handel oder in Ausstellungsräumen präsentiert werden. Legen Sie einen Finger auf die Tas- Dabei sind die Bedienung des Kälte- te und lassen Sie den Finger auf gerätes und die Innenbeleuchtung wei- der Taste ruhen.
Seite 62
Informationen für Händler Messeschaltung ausschalten Das Symbol leuchtet im Display. Tippen Sie auf die Taste oder , so dass im Display die 0 (bedeutet: Messeschaltung ist ausgeschaltet) er- Tippen Sie auf die Taste für die Ein- scheint. stellungen. Im Display erscheinen alle anwählbaren Symbole, das Symbol ...
Vorschriften des jeweiligen Landes Tauschen Sie einen defekten Edel- erfolgen. stahlschlauch nur durch ein Miele Ebenso müssen alle Geräte und Vor- Original-Ersatzteil aus (erhältlich richtungen, die für die Zuführung des beim Kundendienst, im Fachhandel).
Frischwasseranschluss Achten Sie darauf, dass der Absperr- hahn auch im eingebauten Zustand des Kältegerätes zugänglich ist. Wasserzuführung anschliessen Der Frischwasseranschluss darf nicht durchgeführt werden, wenn das Kältegerät elektrisch angeschlossen ist. Befestigen Sie den Edelstahlschlauch Zum Anschluss an die Wasserzu- am Magnetventil an der unteren Ge- führung ist ein Absperrhahn mit einem räterückseite.
Elektroanschluss Das Kältegerät wird anschlussfertig für Der Anschluss über ein Verlängerungs- Wechselstrom 50 Hz, 220–240 V gelie- kabel ist nicht erlaubt, da Verlänge- fert. rungskabel nicht die nötige Sicherheit des Kältegerätes gewährleisten (z. B. Die Absicherung muss mit mindestens Überhitzungsgefahr). 10 A erfolgen. Das Kältegerät darf nicht an Inselwech- Der Anschluss darf nur an eine ord- selrichtern angeschlossen werden, die nungsgemäss installierte Steckdose er-...
Montagehinweise Aufstellort Ein nicht eingebautes Kältegerät kann kippen! Geeignet ist ein trockener, gut belüftba- Halten Sie die Gerätetür bzw. die rer Raum. Gerätetüren geschlossen, bis sich Bitte bedenken Sie bei der Wahl des das Kältegerät im eingebauten Zu- Aufstellortes, dass der Energiever- stand befindet und entsprechend der brauch des Kältegerätes steigt, falls es Gebrauchs- und Montageanweisung...
Seite 67
Montagehinweise Klimaklasse Bei hoher Luftfeuchtigkeit Das Kältegerät ist für eine bestimmte kann sich Kondensat auf den Aus- Klimaklasse (Raumtemperaturbereich) senflächen des Kältegerätes nieder- ausgelegt, deren Grenzen eingehalten schlagen. werden müssen. Dieses Kondenswasser kann zu Kor- Eine niedrigere Raumtemperatur führt rosion an den Geräteaussenwänden zu einer längeren Stillstandzeit des führen.
Montagehinweise – Für die Be- und Entlüftung ist an der Be- und Entlüftung Rückseite des Kältegerätes ein Ab- Werden die angegebenen Be- luftkanal von mindestens 40 mm Tie- und Entlüftungsquerschnitte nicht fe vorzusehen. eingehalten, springt der Kompressor – Die Be- und Entlüftungsquerschnitte häufiger an und läuft über einen län- im Möbelsockel, im Einbauschrank geren Zeitraum.
Montagehinweise Oberer Entlüftungsquerschnitt Möbeltür Der obere Entlüftungsquerschnitt kann Horizontales und vertikales Spalt- auf verschiedene Arten ausgeführt wer- mass den: Je nach Küchendesign sind Dicke und Kantenradius der Möbeltür sowie das umlaufende Spaltmass (horizontaler und vertikaler Spalt) festgelegt. Beachten Sie daher unbedingt: – Horizontales Spaltmass Der Spalt zwischen Möbeltür und der darüber bzw.
Montagehinweise Gewicht der Möbeltür Dicke der Spaltmass X [mm] Möbeltür für verschiedene Montierte Möbeltüren, die das zuläs- A [mm] Kantenradien B sige Gewicht überschreiten, können Beschädigungen an den Scharnieren R1,2 hervorrufen, die u. a. zu Funktionsbe- ≥16 - 19 mind. 3 einträchtigungen führen können! Stellen Sie vor der Montage der Möbel- tür sicher, dass das zulässige Gewicht der zu montierenden Möbeltür nicht...
Montagehinweise Vor dem Einbau des Kälte- gerätes Nehmen Sie vor dem Einbau die Zu- behörbeutel mit den Montageteilen und anderes Zubehör aus dem Kälte- gerät, und entfernen Sie das Keder- band von der äusseren Gerätetür. Entfernen Sie auf keinen Fall von der Geräterückseite ...
Montagehinweise Hatte das alte Kältegerät eine andere Scharniertechnik? Sollte Ihr altes Kältegerät eine andere Scharniertechnik gehabt haben, können Sie trotzdem die Möbeltür verwenden. Demontieren Sie in diesem Fall die alten Beschläge vom Einbauschrank; sie wer- den nicht mehr benötigt, da jetzt die Möbeltür auf die Gerätetür montiert wird.
Einbaumasse * Der deklarierte Energieverbrauch wurde mit einer Nischentiefe von 560 mm er- mittelt. Das Kältegerät ist bei einer Nischentiefe von 550 mm voll funktionsfähig, hat aber einen geringfügig höheren Energieverbrauch. Beachten Sie vor dem Einbau, dass der Einbauschrank genau den vorgegebenen Einbaumassen entspricht.
Öffnungswinkel der Gerätetür begrenzen Die Türscharniere sind werkseitig so eingestellt, dass die Gerätetür weit ge- öffnet werden kann. Soll der Öffnungswinkel der Gerätetür jedoch aus bestimmten Gründen be- grenzt werden, kann dies am Scharnier eingestellt werden. Falls die Gerätetür z. B. beim Öffnen ge- gen eine angrenzende Wand schlagen würde, sollten Sie den Öffnungswinkel der Gerätetür auf ca. 90°...
Türanschlag wechseln Führen Sie den Türanschlagwechsel unbedingt mit Hilfe einer zweiten Person durch. Das Kältegerät wird mit einem Rechts- anschlag geliefert. Ist ein Linksanschlag erforderlich, muss der Türanschlag ge- wechselt werden: Für den Türanschlagwechsel benöti- gen Sie das folgende Werkzeug: ...
Seite 76
Türanschlag wechseln Türschliessdämpfer lösen Achtung! Der Türschliessdämpfer zieht sich im demontierten Zustand zusammen! Verletzungsgefahr! Legen Sie die abmontierte Gerätetür mit der Aussenfront nach unten auf einen stabilen Untergrund. Drehen Sie die Schrauben ganz heraus. Setzen Sie das Befestigungsele- ment ...
Türanschlag wechseln Türschliessdämpfer befestigen Drehen Sie nun die Gerätetür um, so dass Sie mit der Aussenfront nach unten liegt. Lösen Sie den Kugelzapfen mit Hilfe eines Schraubenziehers, und schrauben Sie ihn um. Drehen Sie nun die Gerätetür um, so dass Sie mit der Aussenfront nach oben liegt (Scharniere bleiben geöff- net).
Seite 78
Türanschlag wechseln Schieben Sie die Gerätetür auf die vormontierten Schrauben und , und ziehen Sie die Schrauben und fest an. Rasten Sie die Abdeckteile , und auf. Setzen Sie die Stifte zur Begrenzung des Türöffnungswinkels von oben in die Scharniere.
Kältegerät einbauen Für den Einbau des Kältegerätes Stellen Sie das Kältegerät mit Hilfe benötigen Sie das folgende Werk- einer zweiten Person auf. zeug: Bauen Sie das Kältegerät nur in stabi- le, standfeste Einbau-Küchenmöbel ein, die auf einem waagerechten und ebenen Boden stehen.
Seite 80
Kältegerät einbauen Folgende Montageteile benötigen – für die Montage der Möbeltür: Sie: Alle Montageteile sind mit Zahlen ge- kennzeichnet. Diese Kennzeichnung des Montageteils finden Sie auch im je- weiligen Montageschritt wieder. – für den Einbau des Kältegerätes in der Nische: ** Anzahl je nach Nischenhöhe.
Kältegerät einbauen Kältegerät vorbereiten Stellen Sie das Kältegerät unmittelbar vor die Küchenmöbel-Nische. Schrauben Sie die Befestigungswin- kel mit den Sechskantschrau- ben auf die vorgebohrten Löcher in der Gerätetür. Schrauben Sie ein zweites Paar Be- festigungswinkel im Griffbereich der Tür fest.
Seite 82
Kältegerät einbauen Nur bei 16 mm dicken Möbelwänden: Klipsen Sie die Distanzteile und rechts auf die Scharniere. Öffnen Sie die Gerätetür. Nehmen Sie die Abdeckung ab. Schrauben Sie das Befestigungs- teil mit den Schrauben links oben am Kältegerät lose an. Ziehen Sie die Schrauben nicht fest an, so dass das Teil noch verschiebbar ist.
Seite 83
Kältegerät einbauen Kältegerät einbauen Wird das Kältegerät zu weit in die Einbaunische geschoben, kann nach der Montage der Möbeltür die Gerätetür nicht richtig schliessen. Dies kann zu Vereisung, Kondens- wasserbildung und anderen Funkti- onsstörungen führen, die einen er- höhten Energieverbrauch zur Folge haben können! Schieben Sie das Kältegerät soweit in die Einbaunische, dass ein umlau-...
Seite 84
Kältegerät einbauen Wichtig bei Möbeln mit Türan- schlagsteilen (wie Noppen, Dich- tungslippen etc.): Damit ein umlaufender Abstand von 42 mm eingehalten wird, muss das Aufbaumass der Türanschlagsteile berücksichtigt werden. Ziehen Sie das Kältegerät um das entsprechende Aufbaumass hervor. Kontrollieren Sie nochmals, ob ein umlaufender Abstand von 42 mm zu den Vorderkanten der Türanschlags- teile eingehalten wird.
Kältegerät einbauen Kältegerät in der Nische befes- tigen Schieben Sie die lose sitzenden Be- festigungswinkel bis an die Möbel- Drücken Sie das Kältegerät scharnier- wand. seitig an die Möbelwand. Schrauben Sie den Befestigungswin- Um das Kältegerät mit dem Möbel- kel ...
Seite 86
Kältegerät einbauen Nur bei einem Kältegerät ab einer Ni- schenhöhe von 140 cm Zur zusätzlichen Sicherung des Kälte- gerätes im Einbauschrank schieben Sie zwischen Kältegerät und Möbelboden an der Geräteunterseite die beiliegen- den Stäbe ein: Brechen Sie die überstehenden Win- kelenden der Befestigungswinkel ab.
Kältegerät einbauen Möbeltür montieren Die Oberkante der Möbeltür sollte auf einer Höhe mit den Möbeltüren der nebenliegenden Schränke sein. Die Möbeltür muss plan und span- nungsfrei montiert werden. Im nachfolgenden Kapitel wird die Montage der Möbeltür mit einer min- destens 16–19 mm dicken Möbelfront beschrieben.
Seite 88
Kältegerät einbauen Legen Sie die Möbeltür mit der Aus- senfront nach unten auf einen stabi- len Untergrund. Schieben Sie die seitliche Abdeckung auf die Befestigungstraverse ge- genüber der Scharnierseite. Drehen Sie die Möbeltür um, und be- festigen Sie den Griff (falls erforder- lich).
Kältegerät einbauen Öffnen Sie die Gerätetür. Türlage ausgleichen Hängen Sie die Möbeltür auf die Jus- - Verstellung zu den Seiten (X) tagebolzen . Verschieben Sie die Möbeltür. Drehen Sie die Muttern locker auf - Verstellung in der Höhe (Y) die Justagebolzen.
Seite 90
Kältegerät einbauen Ziehen Sie die Muttern an der Bohren Sie jeweils die Befesti- gungslöcher in die Möbeltür vor, Gerätetür jeweils mit dem Ring- schlüssel fest, dabei die Justage- und drehen Sie die Schrauben ein. bolzen mit einem Schraubenzieher Achten Sie auf die Bündigkeit der bei- den Metallkanten (Symbol //).
Seite 91
Kältegerät einbauen Ziehen Sie alle Schrauben noch ein- So stellen Sie sicher, dass das Kälte- mal fest nach. gerät richtig eingebaut wurde: – Die Tür schliesst richtig. – Die Tür liegt nicht am Möbelkorpus – Die Dichtung an der griffseitigen obe- ren Ecke liegt jeweils fest an.
Seite 95
