Anschluss-/Bedienungsanleitung proControl

Montage

Befestigen Sie die proControl
ausgesetzten Stelle.
Bei Temperaturen unter 0°C muss mit einer stark eingeschränkten Funktion des LC-Displays
gerechnet werden.

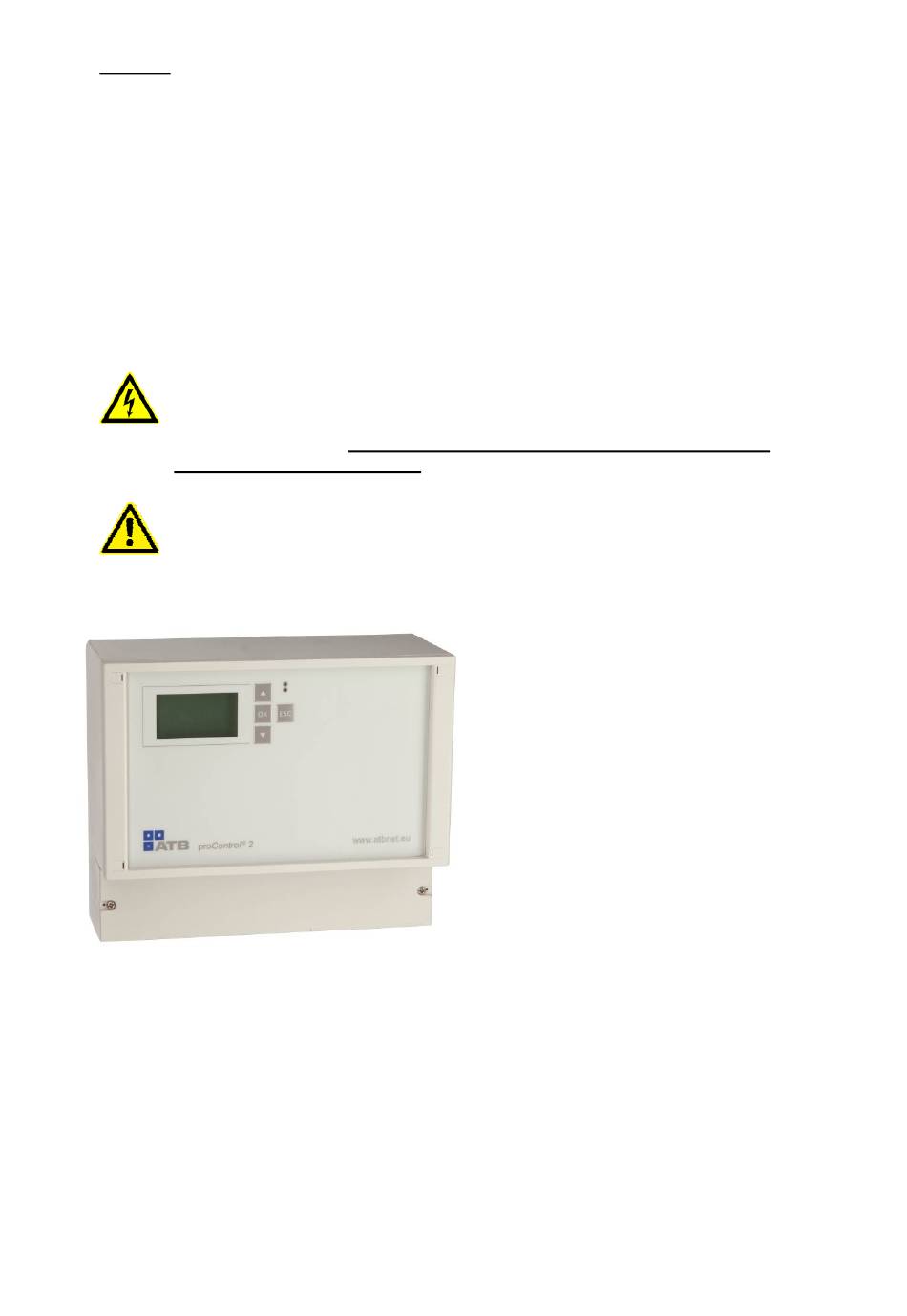

Das Steuergerät proControl
SIONAL G als steckerfertige Variante ausgeliefert. Eine Verdrahtung vor Ort entfällt!
Bei der PROFESSIONAL XL Baureihe ist das Steuergerät in der Regel in einer Steuerung für
die Gesamtanlage integriert und fertig verdrahtet. Das Öffnen des Steuergerätes entfällt! Ein
dazu gehöriger Anschlussplan wird mitgeliefert.
Alle Arbeiten, die dennoch ein Öffnen der Steuerung erfordern, sowie der elektrische
Anschluss einer PROFESSIONAL XL, sind von einer Elektrofachkraft durchzuführen!
ACHTUNG! Vor dem Öffnen der proControl
kastens ist diese unbedingt vom Stromnetz zu trennen. Arbeiten am ge-
öffneten Gerät dürfen ausschließlich von qualifizierten Elektrofachkräften
ausgeführt werden! Auf phasenrichtigen Anschluss achten (auch bei
steckerfertiger Ausführung)!
Da es sich um eine elektrische Anlage mit Tauchmotoraggregaten handelt, ist
eine separate Sicherung B16 und ein (separat) vorgeschalteter FI-
Schutzschalter 30 mA unbedingt vorzusehen!
Auf die ordnungsgemäße Verlegung des Schutzleiters bis zur Erdung des
Gebäudes ist zu achten.
Maschinen-Rundstecker für PROFESSIONAL G, BASIC und CLASSIC
Gelb = Puffer
Blau = Aggregate SBR
Schwarz =
Schwarz = BASIC / CLASSIC
ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com /
Art.-Nr.: 9060 0252 / Stand: 11.10.2018 / Seite 5 von 32
©
2 an einer geeigneten, nicht direkten Wettereinflüssen
©
2 wird für die Varianten CLASSIC, BASIC und PROFES-
Schwimmerschalter SBR
©
2
©
2 und/oder des Anschluss-
Schutzart IP 54
7-zeiliges beleuchtetes Graphik-Display
4 Kurzhubtasten hinter Folie
2 LEDs grün (Betrieb) / rot (Fehler)
Getrennter Klemmenraum beinhaltet Kleinstsi-
cherungen 8 x T6.3A
