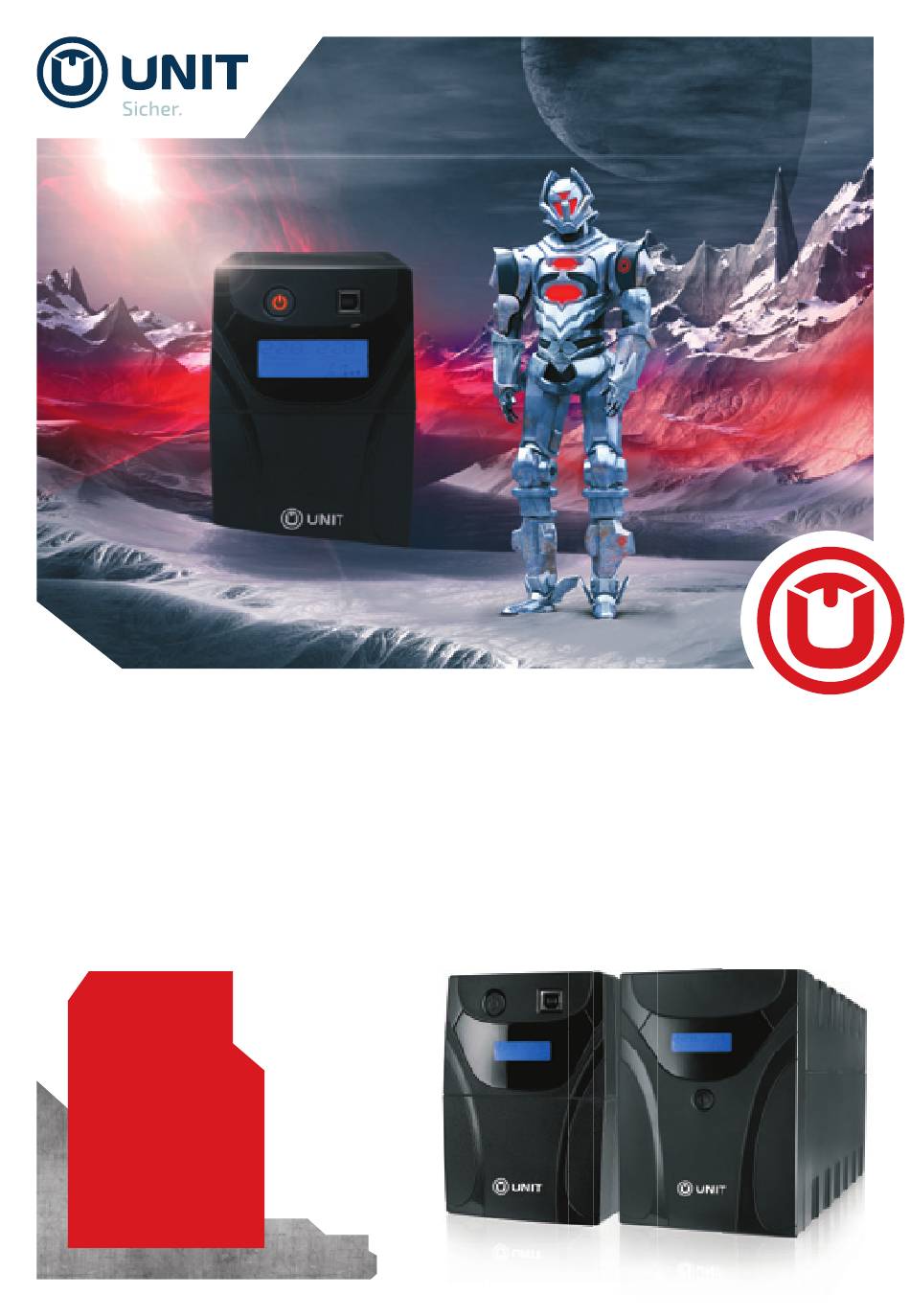

- Seite 1 Benutzerhandbuch Red 600 D // Red 800 D // Red 1000 D // Red 2000 D Unterbrechungsfreie Stromversorgung GUARD /// Line-Interactive USV für Arbeits- plä tze & NAS Server UL600TB-AV UL800TB-AV UL1000TB-AV UL2000TB-AV www.unit.de...
- Seite 2 RED GUARD GUARD /// Line-Interactive USV für Arbeits- plä tze & NAS Server UL600TB-AV UL800TB-AV UL1000TB-AV UL2000TB-AV...
-
Seite 3: Wichtige Sicherheitsanweisungen
BITTE AUFBEWAHREN Dieses Handbuch beinhaltet wichtige Sicherheitsanweisungen für die Modelle RED 600 D // RED 800 D // RED 1000 D // RED 2000 D UL600TB-AV // UL800TB-AV // UL1000TB-AV // UL2000TB-AV Diese müssen bei Installation und Wartung der USV und der Batterien befolgt werden. -
Seite 4: Inhaltsverzeichnis
3. Systembeschreibung 3.1. Vorderseite Red 600 D // Red 800 D 3.2. Rückseite Red 600 D // Red 800 D 3.3. Vorderseite Red 1000 D // Red 2000 D 3.4. Rückseite Red 1000 D // Red 2000 D 3.5. Display 3.6. - Seite 5 4.2. Aufladen 4.3. Aufstellort 4.4. Anschluss eines Gerätes 4.5. Anschluss des Daten- / Telefonkabels 4.6. Anschluss des USB-Kabels 4.7. Sicherung (Red 1000 D // Red 2000 D) 4.8. Ein- / Ausschalten 4.9. Kaltstartfunktion 4.10. AVR (Automatische Spannungsregulierung) 4.11. Wartung 4.12. Installation der Software...
-
Seite 6: Sicherheitshinweise
RED GUARD 1. Sicherheitshinweise GEFAHR Diese USV arbeitet mit hohen Spannungen. Alle Reparatur- und Wartungs- arbeiten dürfen nur von autorisiertem Personal durchgeführt werden. Die USV enthält keine vom Benutzer zu wartenden Komponenten. ACHTUNG Bitte lesen Sie die folgenden Informationen aufmerksam und bewahren Sie dieses Handbuch auf. - Seite 7 ACHTUNG • Um die Brand- oder Elektroschockgefahr zu verringern, die USV nur in Gebäuden mit kontrollierter Temperatur und Luftfeuchtigkeit in Betrieb nehmen, in denen keine leitenden Schmutzstoffe, brennbaren Gase, ätzenden Substanzen vor- handen oder hoher Staubbelastung ausgesetzt sind. Die Umgebungstemperatur darf 40 °...
- Seite 8 RED GUARD VORSICHT Batterien bergen das Risiko eines elektrischen Schlags. Sie können durch hohen Kurzschlussstrom in Brand geraten. Die Wartung muss von qualifiziertem Wartungspersonal durchgeführt werden, das im Umgang mit Batterien geübt ist und über Kenntnisse der erforderlichen Vorsichtsmaßnahmen verfügt. Nicht auto- risiertes Personal von USV-Batterien fern halten.
-
Seite 9: Spezifikationen
2. Spezifikationen Red 600 D Red 800 D Red 1000 D Red 2000 D MODELLNUMMER UL600TB-AV UL800TB-AV UL1000TB-AV UL2000TB-AV KAPAZITÄT 650 VA / 360 W 850 VA / 480 W 1200 VA / 600 W 2200 VA / 1200 W... -
Seite 10: Systembeschreibung
RED GUARD 3. Systembeschreibung 3.1. Vorderseite Red 600 D // Red 800 D Ein- / Ausschalter 2. USB-Schnittstelle 3. LCD 3.2. Rückseite Red 600 D // Red 800 D AC-Eingang 2. AC-Ausgänge 3. Überspannungsschutz für Vorderseite Daten- / Telefonleitung Rückseite... -
Seite 11: Vorderseite Red 1000 D // Red 2000 D
3.3. Vorderseite Red 1000 D // Red 2000 D Ein- / Ausschalter 2. LCD 3.4. Rückseite Red 1000 D // Red 2000 D AC-Eingang 2. AC-Ausgänge 3. USB-Schnittstelle 4. Überspannungsschutz für Vorderseite Daten- /Telefonleitung 5. Schutzschalter Rückseite 1000 D Rückseite 2000 D... -
Seite 12: Display
RED GUARD 3.5. Display Nach dem Start leuchtet das Display drei Sekunden lang. Displayanzeige im Normalmodus. Im Invertermodus (die USV gleicht aktuelle Spannungsunterschiede aus) blinkt das Inverter-Symbol jede 1 Sekunde. Im Batteriemodus blinkt das Batterie Symbol jede 1 Sekunde. Hinweis: Wenn die Eingangsspannung <... -
Seite 13: Lastanzeige
3.6. Lastanzeige Lastanzeige Lastkapazität 0 % ~ 25 % 25 % ~ 50 % 50 % ~ 75 % 75 % ~ 100 % Hinweis: Bei Überlastung blinkt das Last-Symbol jede Sekunde. 3.7. Batterieanzeige Modelle mit einer Batterie: UL 600 / 800TB-AV Batterieanzeige Batteriekapazität Batteriemodus Anderer Modus... - Seite 14 RED GUARD Modelle mit zwei Batterien: UL 1000 / 2000TB-AV Batterieanzeige Batteriekapazität Batteriemodus Anderer Modus Batteriespannung < 22 V Batteriespannung < 25,4 V 22 V ≤ Batteriespannung < 23 V 25,4 V ≤ Batteriespannung < 26,4 V 23 V ≤ Batteriespannung < 25 V 26,4 V ≤...
-
Seite 15: Installation & Verwendung
4. Installation & Verwendung 4.1. Überprüfung Packen Sie die USV aus und überprüfen Sie das Gerät auf Schäden, die durch den Transport entstanden sein könnten. Sollten Sie irgendwelche Schäden entdecken, setzen Sie sich mit ihrem Fachhändler in Verbindung. 4.2. Aufladen Dieses Gerät wird mit vorgeladenen Batterien verschickt. -
Seite 16: Aufstellort
RED GUARD 4.3. Aufstellort Installieren Sie die USV an einem geschützten Ort mit ausreichender Belüftung, der frei von übermäßigem Staub, chemischen Dämpfen und leitfähigen Substanzen ist. Betreiben Sie Ihre USV auf keinen Fall in einer Umgebung mit ungeeigneter Temperatur und Luftfeuchtigkeit (siehe Kapitel 2, Spezifikationen). Um Störungen zu vermeiden, stellen Sie die USV mit einem Mindestabstand von 20 cm zu anderen Geräten auf. -
Seite 17: Anschluss Des Daten- / Telefonkabels
Abschaltung oder Inbetriebnahme der USV, verbinden Sie bitte die USV mit dem beiliegenden USB-Kabel mit einem Computer. 4.7. Sicherung (Red 1000 D // Red 2000 D) Kommt es zu einem Kurzschluss, springt der Schutzschalter (siehe Kapitel 3.4, Rückseite, Punkt 5) heraus und die USV schaltet sich automatisch ab. Warten Sie zwei Minuten und drücken Sie dann den Schutzschalter wieder ein, damit der... -
Seite 18: Avr (Automatische Spannungsregulierung)
RED GUARD 4.10. AVR (Automatische Spannungsregulierung) Qualitativ schlechte Spannungsversorgung wird im Invertermodus ausgeglichen, die USV gleicht automatisch sowohl zu hohe wie auch zu niedrige Eingangs- spannungen aus. 4.11. Wartung Die USV ist praktisch wartungsfrei, beachten Sie bitte nur die Bedingungen im Kapitel „Aufstellort“. -
Seite 19: Installation Der Software
4.12. Installation der Software Angeschlossen über ein USB-Kabel an einem Computer oder Notebook ermöglicht die Software die Kommunikation zwischen der USV und dem Computer. Die USV-Software überwacht den Zustand der USV, schaltet das System automatisch bei einem Netzausfall ab, bevor die Batterien der USV verbraucht sind, und ermöglicht eine Fernüberwachung der USV über ein Netzwerk. - Seite 20 RED GUARD Notizen...
- Seite 22 RED GUARD...
- Seite 23 Dieses Produkt entspricht den Sicherheits- und Umweltauflagen in der Europäischen Union. Wenn die Lebensdauer des Produkts zum Ende kommt, lassen Sie bitte möglichst alle Komponenten recyceln. Batterien und Akkus dürfen nicht mit Hausmüll zusammen entsorgt werden! Bitte entsorgen Sie diese bei einer lokalen Recyclingstelle.
