Fixation murale / wall mounting - Wandbefestigung
Montage vasque L. 140 céramyl ou Solid Surface,
(meuble 2 et 3 tiroirs)
Installation of basin on 2 and 3 drawer Céramyl® or Solid Surface W140 vanities
Montage mit Mineralgussbecken oder Solid Decor B. 140, (2-3 Auszüge)
Evacuation
303
Evacuation
303
Abfluss
47,5
55
47,5
1200
55
55
47,5
70 70
Arrivées d'eau
Water inlets
Wasserleitung
Sol - floor - boden
303
47,5
55
1200
55
47,5
47,5
55
70 70
Arrivées d'eau
Evacuation
Water inlets
Evacuation
Wasserleitung
Abfluss
Sol - floor - boden
Montage en option avec trop plein invisible vasque L. 140 céramyl,
plateau bois ou solid surface. BONDE INNOVA Réf. 707004000050
(meuble 2 et 3 tiroirs)
Installation with optional invisible overflow Option :
BONDE INNOVA Réf. 707004000050
Montage mit Clou-System als Option :
BONDE INNOVA Réf. 707004000050
Evacuation
Evacuation
303
303
Abfluss
47,5
55
1200
55
47,5
47,5
55
70 70
Arrivées d'eau
Water inlets
Wasserleitung
Sol - floor - boden
Evacuation
Evacuation
303
Abfluss
47,5
55
47,5
55
1200
55
47,5
Arrivées d'eau
70 70
Water inlets
Wasserleitung
Sol - floor - boden
POSE DES ÉQUERRES AU MUR
Wall brakets installation / Anbrigen der wandhalterungen
Evacuation
Evacuation
Abfluss
1200
55
47,5
2
X 2
70 70
Arrivées d'eau
Water inlets
Wasserleitung
La fourniture des vis et chevilles n'engage
Sol - floor - boden
pas DECOTEC, la bonne tenue du produit
par le choix du matériel de fixation adapté
à la nature du mur est de la seule
Arrivées d'eau
responsabilité de l'installateur. Les sachets
Water inlets
303
de quincaillerie fournis sont standards,
Wasserleitung
certains composants ne sont donc pas
utiles.
1200
55
47,5
Die Lieferung der zur Installation
notwendigen Schrauben und Dübel
unterliegt nicht der Verantwortung der
Firma Decotec. Die korrekte Auswahl der
Befestigungselemente, abhängig vom
Zustand und Tragkraft der Wand, wird
durch den Installateur getroffen und fällt
unter seine Verantwortung. Das im
70 70
70 70
Lieferumfang enthaltene Montagezubehör
Evacuation
ist eine Standardausführung. Es ist daher
Evacuation
möglich, dass nicht alle Teile Verwendung
Abfluss
finden.
Sol - floor - boden
The provision of screws and wall plugs
does not render DECOTEC responsible
for the stability of the installation. The
choice of suitable fixings adapted to the
nature of the wall on which the unit will
be hung is the sole responsibility of the
installer. There is a standard fixing kit for
Decotec units. Therefore there will be
some surplus items.
Evacuation
Evacuation
Abfluss
1200
55
47,5
70 70
Arrivées d'eau
Water inlets
Wasserleitung
Sol - floor - boden
Evacuation
Evacuation
303
Abfluss
55
1200
47,5
70 70
70 70
Arrivées d'eau
Water inlets
Wasserleitung
Sol - floor - boden

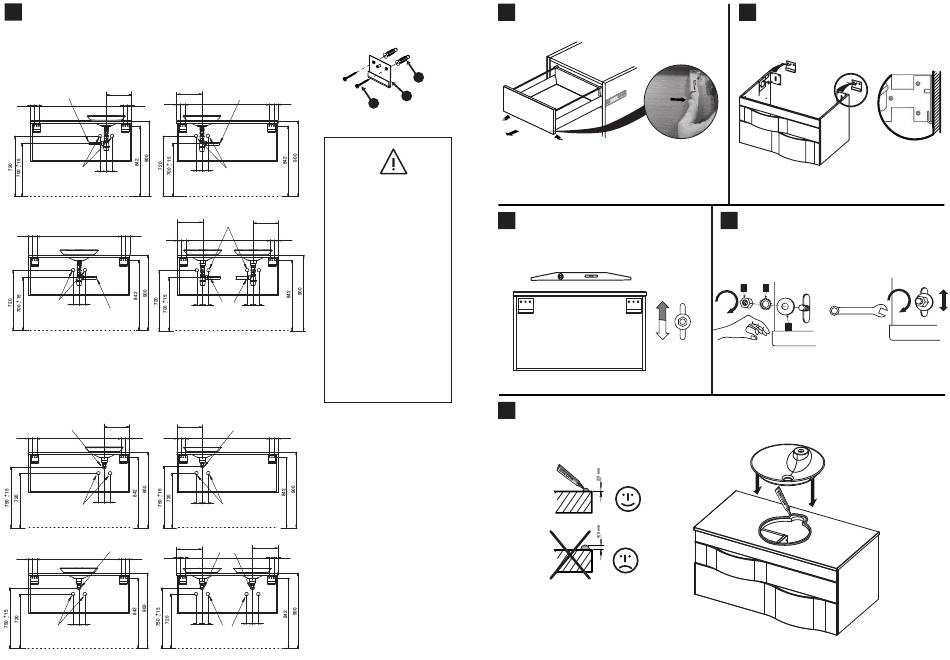

Démontage du tiroir / Removing drawer
2
Auszüg herausnehem
1
X 4
6
X 2
4
Mise à niveau du meuble / Levelling the furniture
Ausrichten des Möbelstück auf lot
6
Pose du plan / Basin installation / Aufsetzen & Befestigen des waschtisches
3
Pose du meuble
Furniture installation / Anbringen des Möbelstück
Verrouillage au mur / Locking the furniture
5
Befestigung des Möbels and der Wand
5
4
3
