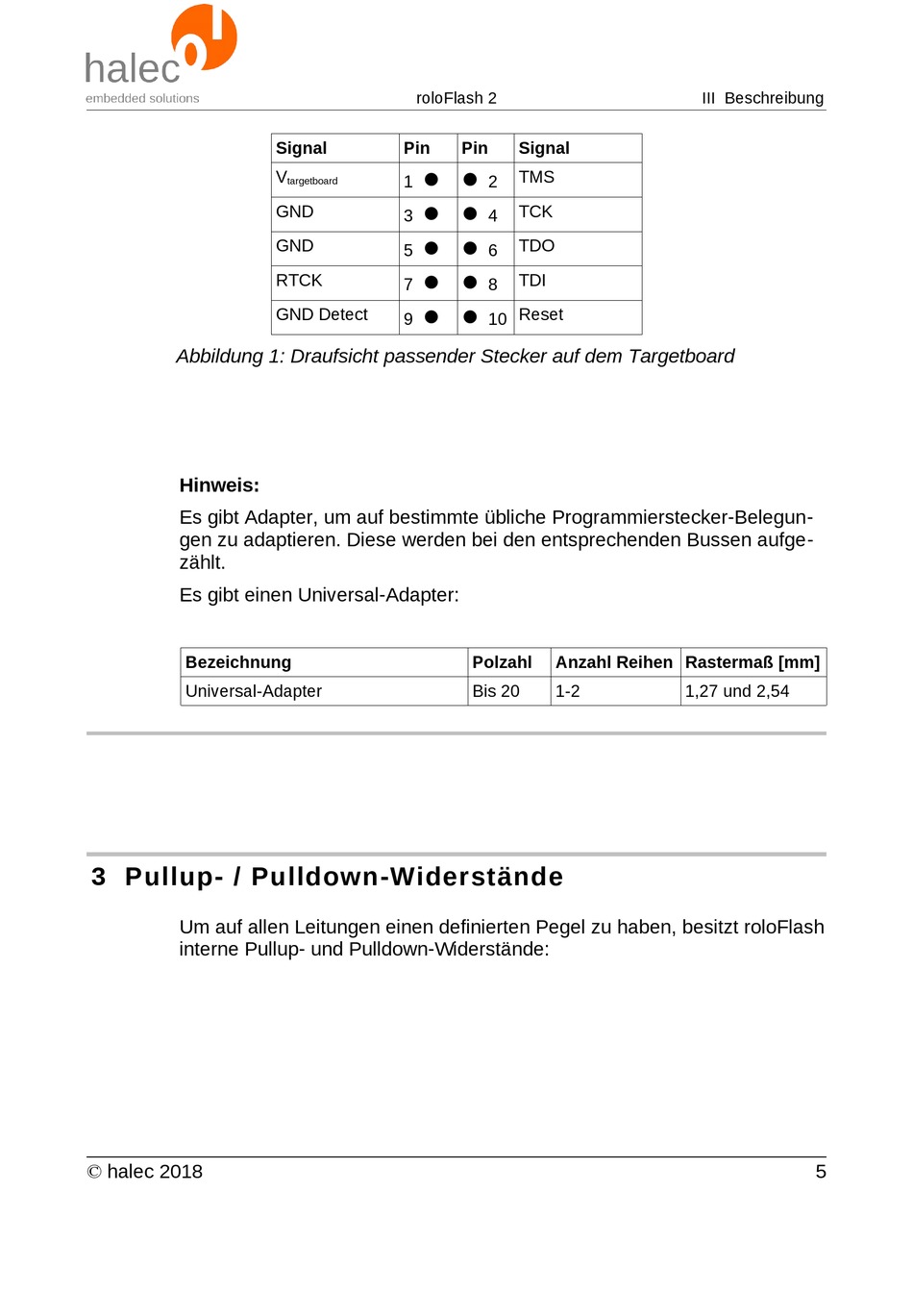

Abbildung 1: Draufsicht passender Stecker auf dem Targetboard
Hinweis:
Es gibt Adapter, um auf bestimmte übliche Programmierstecker-Belegun-
gen zu adaptieren. Diese werden bei den entsprechenden Bussen aufge-
zählt.
Es gibt einen Universal-Adapter:
Bezeichnung
Universal-Adapter
3 Pullup- / Pulldown-Widerstände
Um auf allen Leitungen einen definierten Pegel zu haben, besitzt roloFlash
interne Pullup- und Pulldown-Widerstände:
© halec 2018
roloFlash 2
Signal
Pin
V
1
targetboard
GND
3
GND
5
RTCK
7
GND Detect
9
Pin
Signal
TMS
2
TCK
4
TDO
6
TDI
8
10 Reset
Polzahl
Anzahl Reihen Rastermaß [mm]
Bis 20
1-2
III Beschreibung
1,27 und 2,54
5
