Alle Leitungen sind mit ESD-Schutzbauteilen ausgestattet, die IEC
61000-4-2 Level 4 (15 kV (air discharge) , 8 kV (contact discharge))
erfüllen.
Diese Maßnahmen bieten einen weitgehenden Schutz bei Fehlbedienun-
gen wie verpoltes Aufstecken etc. Trotzdem ist nicht ausgeschlossen, daß
bei Fehlbedienungen Schäden am Targetboard oder am roloFlash entste-
hen können.

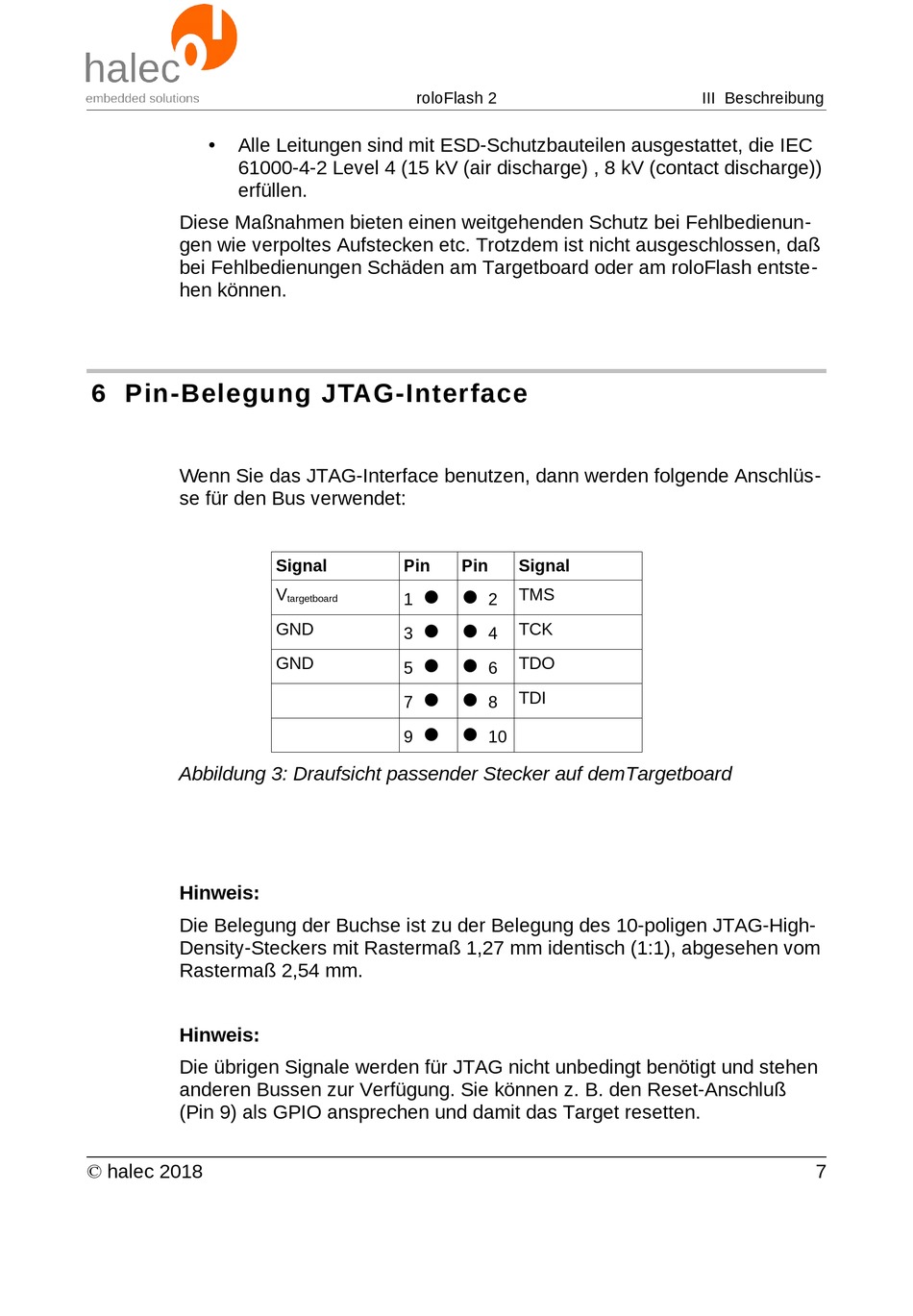

6 Pin-Belegung JTAG-Interface

Wenn Sie das JTAG-Interface benutzen, dann werden folgende Anschlüs-
se für den Bus verwendet:
Abbildung 3: Draufsicht passender Stecker auf demTargetboard
Hinweis:
Die Belegung der Buchse ist zu der Belegung des 10-poligen JTAG-High-
Density-Steckers mit Rastermaß 1,27 mm identisch (1:1), abgesehen vom
Rastermaß 2,54 mm.
Hinweis:
Die übrigen Signale werden für JTAG nicht unbedingt benötigt und stehen
anderen Bussen zur Verfügung. Sie können z. B. den Reset-Anschluß
(Pin 9) als GPIO ansprechen und damit das Target resetten.
© halec 2018
roloFlash 2
Signal Pin
 
V
1
targetboard
 
GND
3
 
GND
5
 
7
 
9
Pin Signal
TMS
2
TCK
4
TDO
6
TDI
8
10
