Hinweis:
Es gibt Adapter, um auf bestimmte übliche Programmiersteckerbelegun-
gen zu adaptieren.
Bezeichnung
roloFlash-2-Target-Adapter ARM
JTAG 20p
roloFlash-2-Target-Adapter ARM
Cortex Debug 10p HD
roloFlash-2-Universal-Adapter

7 Pin-Belegung Atmel ISP-Interface

Wenn Sie das ISP-Interface benutzen, dann werden folgende Anschlüsse
für den Bus verwendet:

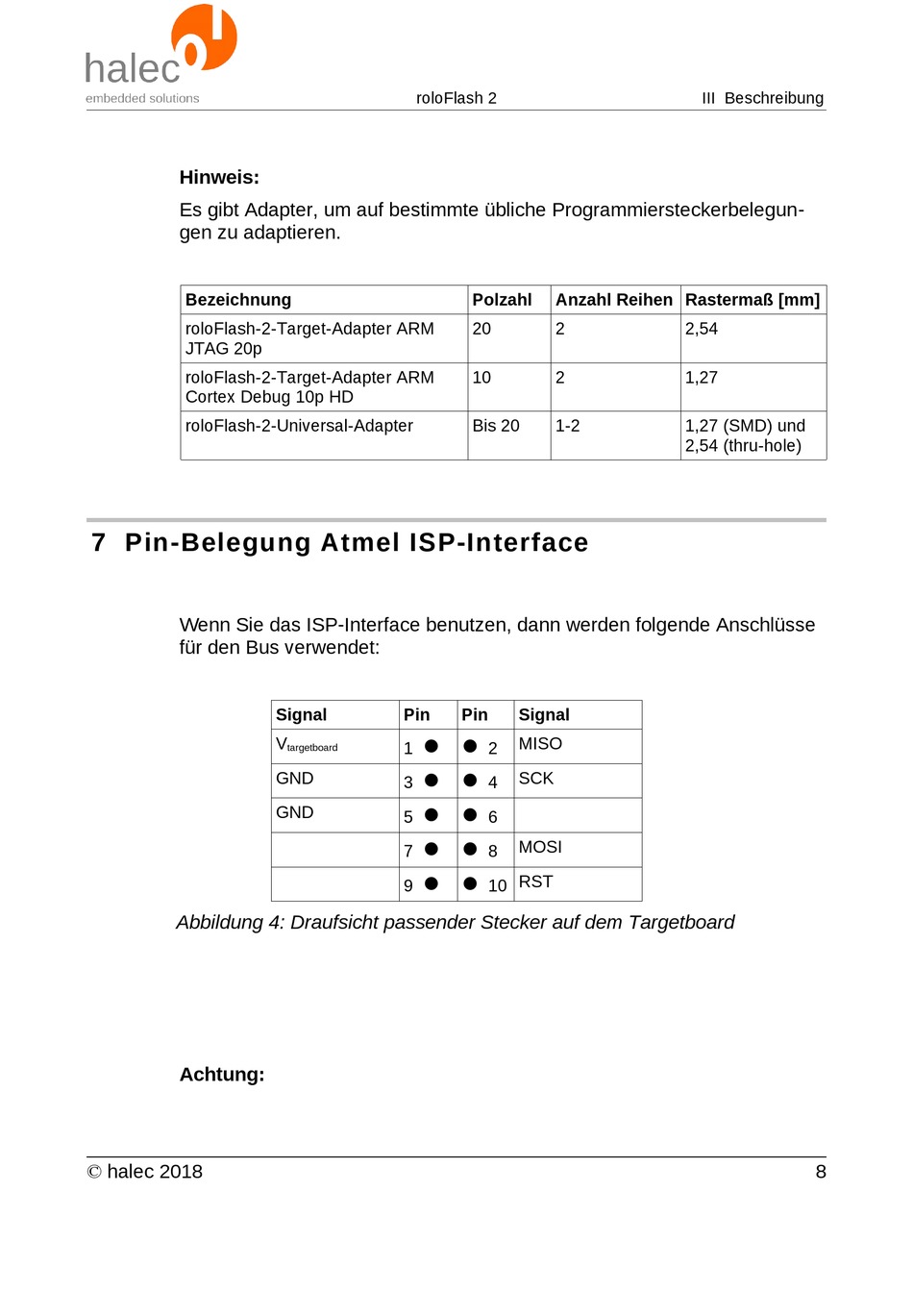

Abbildung 4: Draufsicht passender Stecker auf dem Targetboard
Achtung:
© halec 2018
roloFlash 2
Signal Pin
 
V
1
targetboard
 
GND
3
 
GND
5
 
7
 
9
Polzahl Anzahl Reihen Rastermaß [mm]
20 2
10 2
Bis 20 1-2
Pin Signal
MISO
2
SCK
4
6
MOSI
8
10 RST
